2 Description de l'installation
Fonction Vacances
L'activation de cette fonction met, pour la durée pro-
grammée des vacances (1...99 jours), le mode de fonc-
tionnement sur . La production solaire, mais aussi
la fonction de recharge sont ainsi désactivées.
2.5

Structure et fonctionnement

L'installation solaire auroSTEP plus est une installation
solaire thermique permettant la production d'eau chau-
de. Lorsque l'installation solaire est à l'arrêt, le fluide
caloporteur s'écoule du champ de capteurs, composé
d'un ou de deux capteurs, et des conduites des ballons
solaires. Ce principe de vidange permet d'éviter des dé-
gâts sur l'installation solaire dus au gel et à un excès de
chaleur. Pour une protection antigel supplémentaire, le
fluide caloporteur est composé d'un mélange d'eau et
de glycol.

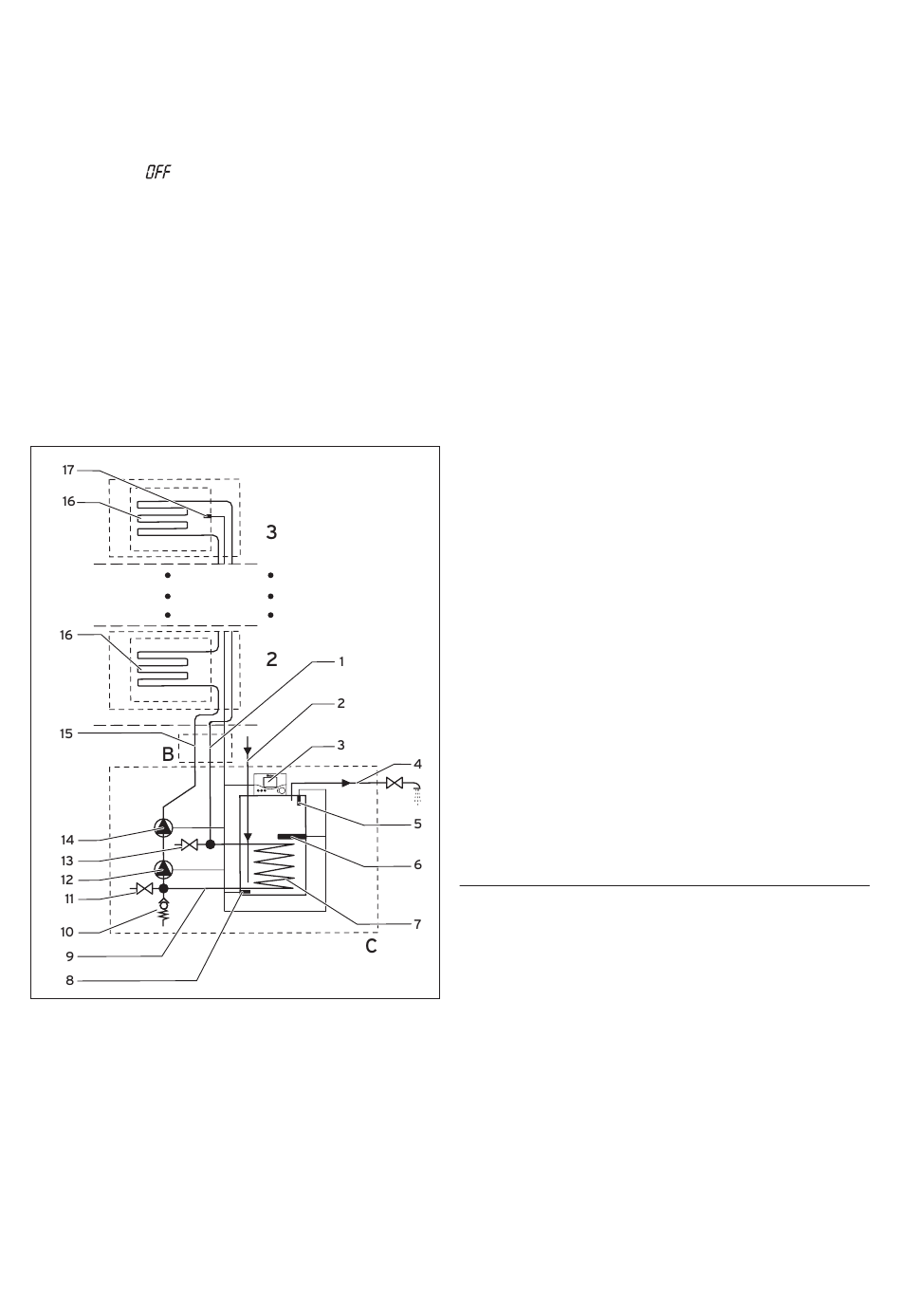

Fig. 2.3 Composants principaux de l'installation auroSTEP avec
ballon VEH SN 250/3 i-c et 350/3 iP-c (schéma de
principe, accessoires de raccordement non compris)
6
Légende
1
2 Conduite d'eau froide
3 Régulation
4 Conduite d'eau chaude
5 Sonde supérieure de température du ballon
6 Résistance chauffante
7 Echangeur thermique solaire
8 Sonde inférieure du ballon
9 Tubage solaire intégré
10 Soupape de sécurité
11 Robinet de remplissage/vidange inférieur
12 Pompe du capteur 1
13 Robinet de remplissage/vidange supérieur
14 Pompe du capteur 2 (version P uniquement)
15 Conduite de retour solaire
16 Champ de capteurs
17 Sonde de température du capteur
Le système se compose de trois éléments principaux :
A : 2 ou 3 capteurs,
B : le tubage isolé et
C : un ballon solaire avec pompe(s) intégrée(s) et com-
Capteurs A
Il s'agit de capteurs plans auroTHERM VFK 135 D (16) ou
auroTHERM VFK 135 VD (n'est pas disponible dans tous
les pays) avec absorbeurs à serpentins. Une sonde de
A
capteur (17) fixée dans le capteur mesure la températu-
re du capteur.
Tubage B
La tuyauterie du système se compose de la conduite de
départ (1) et de la conduite de retour (15). Dans la mai-
son, les conduites sont installées l'une à côté de l'autre
dans une isolation couvrant également le câble de la
sonde de capteur (17). Ce module porte également le
nom de « tube solaire en cuivre 2 en 1 ». Afin d'établir
une connexion avec le toit, les conduites en cuivre sont
dégagées de leur isolation, rallongées en conséquence,
isolées individuellement, et fixées sur le capteur au
moyen de raccord à visser.
h
Ballon solaire C
Les ballons électriques VEH SN 250/3 i-c et 350/3 iP-c
possèdent respectivement un volume de remplissage
d'env. 250 l et 350 l. Ils sont équipés d'un échangeur
thermique solaire et d'une résistance chauffante.
Conduite de départ solaire
mande.
Remarque !
Étant donné le dimensionnement de la tuyaute-
rie, veillez à utiliser exclusivement un tube en
cuivre au diamètre intérieur de 8,4 mm pour
l'installation.
Vaillant recommande le « tube solaire en cui-
vre 2 en 1 », disponible comme accessoire, en
longueur 10 m (n° réf. 302359) ou 20 m.
(n° réf. 302360). Il est facile à monter et per-
met à l'installation de fonctionner de manière
optimale et sécurisée
