Shure Microflex MXCW Mode D'emploi
Masquer les pouces
Voir aussi pour Microflex MXCW:
- Mode d'emploi (93 pages) ,
- Mode d'emploi (107 pages)
Manuels Connexes pour Shure Microflex MXCW
Sommaire des Matières pour Shure Microflex MXCW

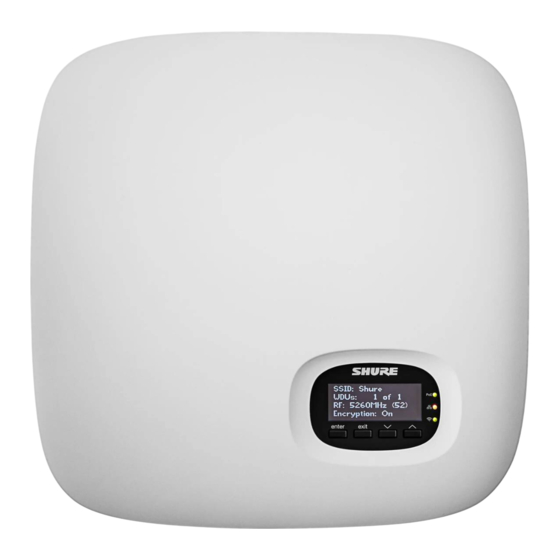

- Page 1 MXCW ® Système sans fil complet Microflex Complete user guide for the MXCW system. Includes installation instructions, specifications, best practices, and troubleshooting. Version: 10.5 (2022-B)
-
Page 2: Table Des Matières
Utilisation du DNS pour ouvrir l’application Web Conseils importants pour l’entretien et le stockage des ac Modes d’affichage de l’application Web cus rechargeables Shure Utilisation d’une phrase secrète Station de charge réseau (Networked Charging Station, Gestion sans fil et RF MXCWNCS) Distance d’utilisation sans fil... - Page 3 Shure Incorporated Sélection du pays et de la région du point d’accès (MXC Cryptage de l’audio du réseau Dante WAPT-B et MXCWAPT-W uniquement) Mise en réseau Configuration des participants Meilleures pratiques pour la mise en réseau Rôle des participants Paramètres IP des appareils Configuration des unités de conférence pour interlocu...
- Page 4 Shure Incorporated Variantes du modèle de station de charge en réseau Information to the user Informations importantes sur le produit Homologations Informations de sécurité Marques commerciales 4/94...
-
Page 5: Mxcw Système Sans Fil Complet Microflex
être vérifiée à distance par un technicien. La sta tion de charge en réseau MXCW charge et stocke jusqu’à 10 accus rechargeables Shure qui peuvent être contrôlés via leur propre application Web. -
Page 6: Premiers Pas
Shure Incorporated La norme AES128 de cryptage de l’audio et des données préserve la confidentialité du Cryptage contenu des réunions. Fournit des canaux de retour audio pour l’interprétation aux unités de conférence et active la Sans fil bidirectionnel commande à distances des paramètres des unités de conférence. -
Page 7: Configuration Des Unités De Conférence Sans Fil (Mxcw640)
Configuration des unités de conférence sans fil (MXCW640) Insérer un accu rechargeable Shure SB930 complètement chargé et connecter le microphone série MXC400. Appuyer sans relâcher sur le bouton d’alimentation sur la partie inférieure de l’appareil jusqu’à ce que l’écran s’allume. -
Page 8: Test De Son
Shure Incorporated Attendre que le microphone recherche le réseau du point d’accès par défaut (00). Les appareils sont prêts lorsque les LED clignotent brièvement en vert et que l’écran tactile affiche l’écran d’accueil. Test de son Appuyer sur le bouton Parler de l’un des appareils pour activer le microphone. -
Page 9: Point D'accès (Mxcwapt)
Shure Incorporated Parler dans le microphone pour vérifier le son. Écouter le test du son sur les haut-parleurs ou la sortie casque. Point d’accès (MXCWAPT) Le point d’accès constitue le carrefour de la trajectoire des signaux audio et gère la stabilité HF de chaque microphone du groupe. -
Page 10: ⑤ Led D'alimentation
Shure Incorporated • Il transmet un signal audio crypté à la sortie casque du microphone pour permettre d’écouter des contenus audio traduits ou d’autres sources externes. ① Affichage Affiche les menus et les réglages. ② Bouton Enter Accéder à un menu ou enregistrer les paramètres. -
Page 11: ⑥ Led Réseau Audio
Shure Incorporated Icône Couleur de LED Description Verte (clignotante) Une réinitialisation du système est en cours Jaune (clignotante) Une réinitialisation du réseau est en cours Verte (clignotante) + LED HF allu LED allumées simultanément : l’identification de l’appareil par le mée en vert (clignotante) + LED d’audio... -
Page 12: ⑨ Sortie Audio Xlr Analogique
Shure Incorporated Icône Couleur de LED Description Verte (clignotante) + LED LED allumées simultanément : l’identification de l’appareil par le logi d’alimentation allumée en vert ciel est en cours (clignotante) + LED d’audio réseau LED alternatives : La mise à jour du firmware est en cours allumée en vert (clignotante) -
Page 13: Menu Du Point D'accès
Shure Incorporated Menu du point d’accès Utiliser le menu du point d’accès pour contrôler et ajuster les paramètres du système sans ordinateur. SSID Sélectionner un identifiant de réseau de point d’accès pour faciliter la reconnaissance et le contrôle des unités de conférence connectées. -
Page 14: Utilitaires Apt
Gain de sortie analogique per le son. Utilitaires APT Shure Control affiche les adresses IP, le sousréseau, la passerelle, et l’adresse MAC du point d’accès, tandis que le réseau audio présente ces informations pour Dante. Régler Réseau l’adresse IP de chaque interface de réseau sur automatique pour une adresse IP assignée, ou sur manuel pour modifier l’adresse IP. -
Page 15: ① Haut-Parleur
Shure Incorporated ① Haut-parleur Fournit un signal audio clair du mélange de scène. ② Connecteur de microphone Connecteur de microphone à 10 broches verrouillable pour microphones à col de cygne MXC. ③ Sortie casque Deux ports TRRS 3,5 mm de chaque côté de l’unité permettent aux participants d’écouter un canal d’interprétation du mé... -
Page 16: ⑧ Bouton D'alimentation
Shure Incorporated ⑧ Bouton d’alimentation Appuyer et maintenir enfoncé pour allumer ou éteindre l’unité. Les LED du bouton à l’avant de l’unité s’allument en rouge lorsqu’elle est sous tension. ⑨ Bouton d’état de l’accu Appuyer pour vérifier la charge restante dans l’accu de l’unité. -
Page 17: Menu Du Technicien
Shure Incorporated Utiliser le panneau de navigation pour naviguer entre les menus et accéder aux différentes options et informations disponibles sur le MXCW640. Écran d’accueil : Il affiche une liste composée des demandes et des orateurs. Menu de vote (président uniquement) : Les présidents peuvent configurer et contrôler les sessions de vote. -
Page 18: Mode De Démarrage De L'unité De Conférence
Shure Incorporated • Mettre l’appareil hors tension Mode de démarrage de l’unité de conférence Configurer le mode de démarrage pour déterminer comment les unités de conférence MXCW se connectent au point d’accès une fois qu’elles sont allumées. Accéder au menu du technicien et choisir l’un des modes de démarrage suivants : Sélectionner automatiquement le réseau auquel il était connecté... - Page 19 Shure Incorporated Pour échanger le bouton physique : Insérer un outil fin dans le trou sous le haut du bouton. Tourner doucement jusqu’à ce que le bouton sorte. Mettre le nouveau bouton en place. Icônes du bouton gauche Icônes du bouton droit Remarque : Aller à...
-
Page 20: Accu Rechargeable (Sb930)
Shure Incorporated Appuyer et maintenir pour couper le son des micro Exclusivité (pré phones de tous les délégués et activer le microphone Rouge fixe sident uniquement) du président uniquement. Rouge fixe : Le microphone est déjà allumé. Parler (unités à... -
Page 21: Conseils Importants Pour L'entretien Et Le Stockage Des Accus Rechar- Geables Shure
Shure Incorporated Conseils importants pour l’entretien et le stockage des accus rechar- geables Shure L’entretien et le stockage appropriés des accus Shure permettent d’obtenir des performances fiables et prolongent la durée de vie utile. • Toujours stocker les accus et les émetteurs à température ambiante •... -
Page 22: ④ Bouton D'alimentation
> 50 % > 75 % > 95 % Les détails de l’erreur de charge peuvent être consultés dans l’application Web et le guide d’utilisation complet en ligne sur pubs.shure.com ④ Bouton d’alimentation Actionner ce bouton pour allumer ou éteindre l’appareil. -
Page 23: Mise Sous Tension De L'appareil
Shure Incorporated ⑧ LED de vitesse de liaison Ethernet (jaune) ◦ Éteinte = 10 Mb/s ◦ Allumée = 100 Mb/s ⑨ LED d’état Ethernet (verte) ◦ Éteinte = pas de liaison au réseau ◦ Allumée = liaison au réseau établie ◦... -
Page 24: Durées De Charge Approximatives
Shure Incorporated Segment LED État des LED Description Verte (clignotante) Charge de l’accu < 10 % Vert Charge de l’accu > 10 % Accu non valide Échec de la récupération Échec de la charge Rouge (clignotant) Vérifier l’accu Vérifier le chargeur Erreur de lecture de l’accu... -
Page 25: Durées De Charge Approximatives Via Le Port Usb
Shure Incorporated Durées de charge approximatives via le port USB État de l’alimentation du MXCW640 Durée de charge Capacité Activé 8 heures 100 % Désactivé 6 heures 30 minutes 100 % Câble USB requis Utiliser un câble micro USB capable de fournir une alimentation de 2 A minimum à l’unité de conférence. -
Page 26: Stockage Des Accus
Shure Incorporated Cycle Affiche le nombre de fois que l’accu a subi une décharge et une charge complète. Une charge après une décharge à moitié compte comme un demicycle. Une charge après une décharge d’un quart compte comme un quart de cycle. -
Page 27: Liste De Contrôle Des Exigences
Shure Incorporated Important : Avant d’utiliser un système sans fil pendant un discours ou un spectacle, toujours effectuer un essai sur le lieu d’utilisation afin de vérifier la portée. Faire des essais de placement pour trouver l’emplacement optimal. Liste de contrôle des exigences Vérifier que l’équipement répond aux exigences suivantes avant d’installer le système :... -
Page 28: Couvercle Extérieur À Peindre
Shure Incorporated Couvercle extérieur à peindre Le point d’accès est fourni avec un couvercle extérieur qui peut être peint pour être assorti au décor de l’installation. Emboîter sur la plaque avant de l’appareil après l’avoirpeint. Options de montage Mur ou Plafond : Préparer et percer les avant-trous avec le support de montage comme patron. -
Page 29: Installation De La Station De Chargement En Réseau
Shure Incorporated Installation de la Station de chargement en réseau Les vis pour fixer les supports de montage au chargeur sont fournies. Les vis pour fixer le chargeur à une autre surface ne sont pas fournies. Important : le haut de la vis doit dépasser exactement de 3,78 mm (9/64 soit 0,149 pouce) de la surface (environ 4½ de file... -
Page 30: Meilleures Pratiques Pour L'installation En Rack
Shure Incorporated Fixer le support de montage au rack ou au mur en veillant à utiliser des vis adaptées à la surface. Laisser de l’espace pour acheminer le câble vers la station de charge. Meilleures pratiques pour l’installation en rack •... -
Page 31: Première Connexion D'un Appareil
Shure Incorporated Première connexion d’un appareil Les appareils MXCW sans fil se connectent et s’identifient automatiquement lorsqu’ils sont mis sous tension. Le réseau par dé faut assure la connexion automatique des nouveaux appareils ou des appareils réinitialisés au point d’accès à portée. -
Page 32: Restriction Des Connexions De Nouveaux Appareils
Shure Incorporated Restriction des connexions de nouveaux appareils L’onglet Appareils de l’application Web indique les unités de conférence connectées au réseau SSID en les séparant en 3 groupes : en ligne, hors ligne ou non enregistrées. Par défaut, les unités de conférence sont automatiquement enregis... -
Page 33: Résolution Des Conflits De Type Libellés Identiques
Shure Incorporated (Facultatif) Appuyer sur Pousser vers les appareils pour mettre à jour la liste SSID statique sur tous les appareils connectés au point d’accès. Le mode de démarrage de l’appareil doit être défini sur liste statique. Résolution des conflits de type libellés identiques Si plusieurs points d’accès partagent le même SSID et sont à... - Page 34 Shure Incorporated Salle divisible avec options de systèmes multiples Utiliser des SSID différents pour séparer les unités de conférence en systèmes indépendants pour des plus petits événements. Quand la salle s’ouvre pour accueillir plus de participants, configurer simplement toutes les unités de conférence au même réseau de point d’accès pour créer un large système.
- Page 35 Shure Incorporated Tous les microphones connectés sont automatiquement mis à jour avec le nouveau nom de réseau. Pour mettre à jour d’autres appareils : Ouvrir le menu du technicien sur le MXCW640 en appuyant sur l’icône d’engrenage. En haut de la page, maintenir enfoncés les boutons de commande du volume et appuyer à...
-
Page 36: Applications Web De Surveillance Et De Contrôle
Surveille la charge et les statistiques des accus. (MXCWNCS) Ouverture de l’application Web de l’appareil Connecter l’ordinateur au réseau de l’appareil. Ouvrir l’application Web Device Discovery de Shure. L’application affiche la liste des appareils Shure connectés au même réseau que l’ordinateur. 36/94... -
Page 37: Exigences Applicables Au Navigateur Web
Shure Incorporated Rechercher l’appareil à ouvrir : Application Appareil hôte Configuration, contrôle et surveillance du système MXCWAPT MXCW Accus en cours de charge MXCWNCS Doublecliquer sur la ligne ou faire un clic droit pour copier l’adresse IP ou le nom DNS et le copier dans un navigateur. -
Page 38: Utilisation Du Dns Pour Ouvrir L'application Web
Shure Incorporated Utilisation du DNS pour ouvrir l’application Web Il est possible de contourner l’application Web Device Discovery en saisissant le nom DNS de l’appareil dans un navigateur In ternet. Le nom DNS est dérivé du modèle de l’unité (MXCWAPT ou MXCWNCS), associé au trois derniers bits (six chiffres) de l’adresse MAC et se termine par .local. -
Page 39: Utilisation D'une Phrase Secrète
Shure Incorporated • Mac : ctrl + cmd + f Utilisation d’une phrase secrète Une phrase secrète d’administrateur doit être créée dans l’application Web du point d’accès lorsqu’un point d’accès est activé pour la première fois, ou après une réinitialisation d’usine. La phrase secrète peut être modifiée ou supprimée une fois la confi... -
Page 40: Paramétrage De La Puissance Hf
Shure Incorporated Paramétrage de la puissance HF Sélectionner la puissance RF dans l’application Web sous Sans Fil > Puissance RF. Couverture HF du point d’accès Puissance Distance de Réglage de l’émetteur couverture Application typique (mW) depuis l’APT Maximum (réglage 150 pi (45, Salles de bal et auditoriums par défaut) -
Page 41: Allocation De Bande Passante Fiable
Shure Incorporated Exemple de combinaison de pièces Augmenter le niveau de puissance HF pour la captation dans une grande pièce combinée. Allocation de bande passante fiable MXCW évolue facilement de 2 à 125 unités de conférence sans aucune altération des performances audio. La bande pas... -
Page 42: Conseils Pour Améliorer Les Performances Du Système Sans Fil
Shure Incorporated Conseils pour améliorer les performances du système sans fil En cas d’interférences ou de pertes de signal, essayer les actions suivantes : Vérifier l’installation du point d’accès : ◦ Vérifier que la ligne de visée est claire entre le point d’accès et les unités de conférence. -
Page 43: Configuration Des Participants
Shure Incorporated Appuyer sur Appliquer pour enregistrer les modifications. Remarque : après l’application d’une modification, le point d’accès redémarre et aucun appareil connecté ne peut plus transmettre de données audio pendant ce temps. Rafraîchir le navigateur de l’application Web après le redémarrage du point d’accès. -
Page 44: Configuration Des Unités De Conférence Pour Interlocuteurs Distants
Shure Incorporated Rôle Brève description Détails phone non assignés, et reste sur la liste de parole pendant l’événement. Les deux boutons gauche et droite sont configurés comme boutons de parole, un pour chaque participant. La liste des Deux délégués partagent une seule orateurs indique que les deux délégués sont des orateurs in... -
Page 45: Identifier Un Appareil Depuis Le Logiciel
Shure Incorporated Conseil : pour mettre à jour plusieurs participants simultanément, les sélectionner puis modifier leur rôle depuis le panneau de propriétés latéral. Dans le menu technique de l’appareil : Aller dans le menu technique de l’unité de conférence. Dans l’onglet rôle, sélectionner un nouveau rôle. - Page 46 Shure Incorporated Déterminer les colonnes affichées dans le tableau des appareils : • Numéro de siège • Nom de siège • Rôle • Accu • Puissance HF • Priorité de parole Colonnes visibles • Groupes audio • Fonction du bouton gauche •...
-
Page 47: Attribution De Noms Et De Numéros De Sièges
Shure Incorporated Autoriser uniquement l’affichage des appareils ayant ces attributs dans le tableau des appa reils : • Rôle • Priorité de parole Filtre • Groupes audio • Fonction du bouton gauche • Version du firmware Pour revenir aux paramètres par défaut, ouvrir plus d’options et sélectionner Réinitialiser. -
Page 48: Utilisation De La Carte Nfc
Shure Incorporated Utilisation de la carte NFC Utiliser l’application gratuite Programmateur de carte NFC de Shure (disponible sur www.shure.com) pour programmer les cartes d’identification NFC avec le nom des participants à la réunion. L’application Programmateur de carte NFC est conçue pour fonctionner avec l’interface double ACOS3 ou avec les cartes sans contact, telles que la carte MXCDualCard. -
Page 49: Type D'activation Du Microphone
Shure Incorporated Type d’activation du microphone Le mode de parole détermine la façon dont les participants utilisent leurs microphones dans une configuration de groupe. Plu sieurs facteurs peuvent affecter les exigences d’une réunion et comment se déroule la réunion : taille de la salle, nombre de participants, forme de l’événement, et disponibilité... -
Page 50: Bonnes Pratiques Pour Le Mode Mains Libres
Shure Incorporated • Régler la durée de fin de détection de la voix pour éteindre les microphones après quelques ou plusieurs secondes de si lence. • Sélectionner le Dernier micro rester ouvert pour garder ouvert le dernier microphone actif. • Régler la durée de réverbération dans la salle pour éviter que des microphones supplémentaires ne s’ouvrent à cause de la réverbération dans la salle. -
Page 51: Autorisations De Microphone Éteint Au Changement De Participant
Shure Incorporated Autorisations de Microphone éteint au changement de participant Pour que seul l’administrateur ou le président soit autorisé à éteindre les microphones des participants : Aller à Commandes de la réunion > Paramètres avancés > Autorisations Microphone éteint. Sélectionner Seul l’administrateur/le président peuvent éteindre les microphones des participants. Configuration audio et acheminement de canal Le système MXCW supporte les canaux de réseaux sans fils, analogiques, et Dante pour une large gamme d’applications et... -
Page 52: Description Des Acheminements Mxcw
Shure Incorporated Audio sans fil crypté entre le point d’accès et les unités de conférence : ① Réseau sans fil MXCW • 8 canaux en liaison montante pour les orateurs actifs • 9 canaux en liaison descendante (1 mélange de scène + 8 canaux d’interprétation) Connecteurs XLR au niveau du point d’accès :... -
Page 53: Audio Sans Fil Mxcw
Shure Incorporated Acheminement Description Canaux disponibles Chemin de l’application Web Emplacement de microphone Canaux d’entrée Audio sans fil MXCW Audio sans fil crypté entre le point d’accès et les unités de conférence : 8 canaux en liaison montante pour les orateurs actifs. À mesure que les participants activent leur microphone, ils sont ajoutés à... -
Page 54: Le Mélange De Scène
Shure Incorporated • 1 canal de mélange de scène via les hautparleurs et les casques • 8 canaux d’interprétation réglables via les casques Canaux d’écoute (liaison descen dante) Scène et interprétation Le mélange de scène Lorsqu’un microphone est allumé, le son est acheminé par défaut vers le mélange de scène. Le mélange de scène combine tous les orateurs actifs et envoie le signal obtenu aux autres unités de participants pour écoute. -
Page 55: Connexions Analogiques
Shure Incorporated • Hautparleurs : le mélange de scène est toujours utilisé comme la source des haut-parleurs • Casques : le mélange de scène peut également être écouté sur le canal d’un casque (Ch. 0) Surveillance des microphones actifs Utiliser l’application Web du système MXCW pour surveiller et régler les emplacements de microphone pour l’audio ajouté au mélange de scène. -
Page 56: Connexion D'appareils Analogiques
Shure Incorporated Connexion d’appareils analogiques Connecter un appareil audio de niveau ligne : ◦ Entrée XLR depuis un mélangeur ou un récepteur sans fil (acheminement par défaut vers le mélange de scène) ◦ Sortie XLR vers un système d’enregistrement, de hautparleurs ou de téléconférence (la source par défaut est le mélange de scène) -
Page 57: Ajout De Sources Au Mélange De Scène
Shure Incorporated Pour des performances optimales, il est recommandé d’activer l’AGC pour toutes les entrées, ce qui signifie que tous les ré glages de niveau seront effectués automatiquement par l’AGC et que le contrôle manuel des niveaux d’entrée à l’aide des af... - Page 58 Shure Incorporated Acheminer l’audio de ce siège vers un autre groupe. Ouvrir le groupe concerné et sélectionner le siège. Sélectionner ce groupe en tant que source du canal de sortie. 4a. Appuyer sur Sélectionner la source 4b. Sélectionner le mélange de groupe vers lequel le son du siège doit être acheminé.
-
Page 59: Isolations De Participants Sur Des Canaux De Sortie Différents
Shure Incorporated Ce groupe (avec le siège supprimé du mélange de scène) est à présent transféré vers le canal de sortie en attente d’enregistrement, de diffusion ou de toute autre application. Isolations de participants sur des canaux de sortie différents 8 orateurs actifs ou moins Affecter chaque participant à... -
Page 60: Plus De 8 Orateurs Actifs
Shure Incorporated Répéter cette opération pour les autres sorties. Plus de 8 orateurs actifs Pour enregistrer plus de 8 orateurs actifs simultanément, acheminer les 8 emplacements de microphone vers les canaux de sortie (au lieu d’acheminer les sièges vers les mélanges). -
Page 61: Signal Audio D'urgence
Shure Incorporated Signal audio d’urgence Pour prévoir une urgence, connecter le signal audio de message d’évacuation d’urgence (EEM) à l’entrée XLR analogique ou l’un des 10 canaux d’entrée de Dante. Le système sera détecté quand le signal EEM est présent et le distribuera aux hautpar... -
Page 62: Mise En Réseau De L'audio Numérique
Shure Incorporated Mise en réseau de l’audio numérique L’audio numérique Dante est transmis sur Ethernet standard et fonctionne à l’aide de protocoles Internet standard. Dante four nit une faible latence, une synchronisation d’horloge précise et une qualité de service (QoS) élevée pour un transport audio fiable vers divers appareils Dante. -
Page 63: Acheminement Des Canaux Dante
Shure Incorporated • Le signal de vidéoconférence de l’audio distant 10 canaux de sortie, servant pour : • Le système d’enregistrement à des fins d’archivage • Les événements en direct • Le flux de vidéoconférence de l’audio proche Acheminement des canaux Dante ®... -
Page 64: Cryptage De L'audio Du Réseau Dante
• Connecter tous les appareils Shure en réseau au même réseau et le régler sur le même sous-réseau. Cette procédure est applicable à tous les appareils dont les signaux audio doivent être reliés entre eux (gérés par Dante Controller). Elle permet également d’ouvrir l’application Web d’un appareil. -
Page 65: Configuration Des Paramètres Ip
Shure Incorporated Configuration des paramètres IP Les configurations IP sont gérées via l’application Web ou l’écran LCD du point d’accès. Par défaut, elles sont réglées sur le mode Auto (DHCP). Le mode DHCP permet aux appareils d’accepter les paramètres IP provenant d’un serveur DHCP ou de revenir automatiquement aux paramètres Lienlocal lorsqu’aucun DHCP n’est disponible. -
Page 66: Ip Ports And Protocols
Important : pour des performances optimales, utiliser un routeur sans fil qui ne limite pas la vitesse multidiffusion à 1–2 Mb/s. Shure recommande les routeurs sans fil des marques suivantes : • Cisco •... -
Page 67: Aes67
AES67 est une norme relative à la sonorisation en réseau qui permet la communication entre des composants qui utilisent des technologies audio IP différentes. Le présent appareil Shure prend en charge la norme AES67 pour améliorer la compatibilité avec les systèmes de sonorisation en direct mis en réseau, les installations intégrées et les applications de diffusion. -
Page 68: Réception D'un Signal Audio À Partir D'un Appareil Utilisant Un Protocole Network Audio
IP de la session AES67 sont requis pour recevoir un flux AES67. Appareils Shure : L’appareil de transmission doit prendre en charge SAP. Dans Dante Controller, un appareil de transmission (affiché sous la forme d’une adresse IP) peut être acheminé comme n’importe quel autre appareil Dante. -
Page 69: Résultats Des Votes
Shure Incorporated Configuration du vote Écran de l’unité de conférence 3 boutons (ouvert) 3 boutons (secret) Un vote à 3 boutons ajoute l’option de sélection « S’abstenir » qui correspond au rejet formel d’un vote. 5 boutons (ouvert) 5 boutons (secret) Un vote à... -
Page 70: Réinitialisation Des Appareils
Réinitialisation des appareils Les appareils Shure sont conçus pour fonctionner immédiatement. Cependant, il peut s’avérer utile de les réinitialiser avant de les utiliser dans une nouvelle installation ou pendant le dépannage pour garantir la compatibilité du système. -
Page 71: Depuis Le Logiciel
Télécharger Shure Update Utility à l’adresse shure.com. Mise à jour du firmware des unités de conférence Télécharger et installer les mises à jour du firmware MXCWAPT et MXCW640 sur le MXCWAPT à l’aide de l’outil Shure Update Utility. Settings > Firmware. -
Page 72: Gestion Des Versions De Firmware
Web peuvent être contrôlés avec un système de commande tiers, à l’aide de la chaîne de commande appropriée. Utiliser un seul contrôleur par système pour éviter les conflits de message. Pour une liste complète des chaînes de com mande, visiter pubs.shure.com. •... -
Page 73: Mxcwapt
Shure Incorporated Polarité audio Une pression positive sur le diaphragme du microphone MXCW640 produit une tension positive sur la broche 2 de la sortie XLR du MXCWAPT Plage de fonctionnement 8 m (Bas),15 m (Moyenne),30 m (High),45 m (Maximum ) Ligne de visée vers le MXCWAPT. -
Page 74: Configuration
Shure Incorporated Impédance d’entrée Ligne 10 kΩ 12 kΩ Configuration Symétrique Type Repérage des broches Brochage XLR standard 1 : masse, 2 : audio +, 3 : audio Débranchement de la masse Gauche Broche 1=GND connectée Droite Broche 1=GND déconnectée... -
Page 75: Alimentation
Shure Incorporated Débranchement de la masse Gauche Broche 1=GND connectée Droite Broche 1=GND déconnectée Norme WLAN > 600 Ω, standard Bandes de fréquences 2.4 GHz ISM, 5 GHz UNII Sensibilité 80 dBm à 10 % PER Puissance de sortie 1 mW (Bas), 5 mW (Moyen), 13 mW (Haut), 25 mW (Maximum ) Type d’antenne... -
Page 76: Affichage
Shure Incorporated Type de câble Catégorie 5e ou supérieure Type de connecteur RJ45 Affichage Type LCD FFSTN monochrome Taille de l’écran 1,84 x 0,074 pi. (46,7 x 18,8 mm) Résolution d’affichage 152 x 78 (78 ppi) Caractéristiques mécaniques Dimensions 47,8 x 242,5 x 241,8 mm (1,88 x 9,55 x 9,52 pi.) -
Page 77: Entrée D'interlocuteur Distant
26 kΩ Configuration Asymétrique Type Prise femelle à broches multiples pour col de cygne Repérage des broches Brochage Shure breveté Entrée d’interlocuteur distant Niveau d’entrée maximum 1,6 dBV Mesuré à la sortie Dante Réponse en fréquence 30 Hz 20 kHz (+0,5 dB/3 dB Mesuré... -
Page 78: Entrée De Microphone De Casque
Shure Incorporated Plage dynamique 95 dB pondéré en A, 93 dB non pondéré, standard Mesuré à la sortie Dante Bruit d’entrée équivalent (EIN) du préamplificateur 106 dBV pondéré en A, standard Impédance d’entrée 3,5 Ω Configuration Asymétrique Type TRRS 3, 5 mm prise femelle Repérage des broches... -
Page 79: Sortie Haut-Parleur
Shure Incorporated Type TRRS 3,5 mm prise femelle Repérage des broches Brochage standard CTIA/AHJ Conseil= écouteur gauche, anneau 1= écouteur droit, anneau 2= masse, corps= microphone Sortie haut-parleur Niveau de sortie nominal 72 dB SPL à 0,5 m Mesuré avec un vumètre SPL avec pondération A et moyenne rapide Niveau de sortie maximum 89 dB SPL à... -
Page 80: Sortie D'interlocuteur Distant
Shure Incorporated Audio injecté au niveau de l’entrée Dante Impédance de charge > 8 Ω, standard Les sorties casque disposent d’une protection contre les courtscircuits Configuration Mono double Compatible avec casques stéréo et mono Type TRRS 3,5 mm prise femelle Repérage des broches... - Page 81 Shure Incorporated Norme WLAN IEEE 802.11 a, g Bandes de fréquences 2,4 GHz ISM, 5 GHz UNII Sensibilité 75 dBm à 10 % PER Puissance de sortie 1 mW (Bas), 3 mW (Moyen), 6 mW (Haut), 10 mW (Maximum) Type d’antenne PIFA (bi-bande, bi-niveau interne propriétaire), brevet en instance...
- Page 82 Shure Incorporated Durée de fonctionnement > 11 heures, standard Durée de charge 6 heures : 30 minutes standard hors tension 8 heures standard sous tension En cas de charge via le port USB Plage de tension d’entrée 4,5–5,25 V Consommation électrique 10 W maximum Câble recommandé...
-
Page 83: Plage De Températures
Shure Incorporated Plage de températures Plage de température de fonctionnement 0 °C (−32 °F) à 35 °C (95 °F) Plage de températures de charge 0 °C (32 °F) à 33 °C (91,4 °F) Plage de température de stockage −20 °C (4 °F) à 50 °C (122 °F) Humidité... -
Page 84: Sb930
Shure Incorporated Câble requis Catégorie 5e ou supérieure Boîtier Plastique moulé, acier Type de montage De table, rack, ou mural Dimensions 72,4 mm x 438,9 mm x 193,5 mm ( 2,9 pi. x 17,3 pi. x 7,6 pi.) Poids 2 825 g Plage de température de fonctionnement... - Page 85 Shure Incorporated x 65 x 101 (140 85/94...
-
Page 86: Accessoires
Shure Incorporated (113 (122 Accessoires Mini-shotgun gooseneck microphone for MXC and MXCW MXC406/MS Cardioid gooseneck microphone for MXC and MXCW MXC416/C Dualflex, cardioid gooseneck microphone for MXC and MXCW MXC416DF/C Cardioid gooseneck microphone for MXC and MXCW MXC420/C Dualflex, cardioid gooseneck microphone for MXC and MXCW... -
Page 87: Variantes Du Modèles De Point D'accès
Shure Incorporated Variantes du modèles de point d’accès Région Modèle États-Unis MXCWAPT-A Canada et Mexique MXCWAPT-B Japon MXCWAPT-JP Israël MXCWAPT-IL Monde entier MXCWAPT-W Le point d’accès MXCWAPTW doit être défini sur un des pays et régions suivants : MXCWAPT-W Régions Pays Australie, Chine, Hong Kong, Inde, Indonésie, Malaisie, Nou... -
Page 88: Informations De Sécurité
Shure Incorporated Région Modèle Brésil MXCWNCS-BR Europe MXCWNCS-E Royaume-Uni MXCWNCS-UK Japon MXCWNCS-J Chine MXCWNCS-CHN Corée MXCWNCS-K Taïwan MXCWNCS-TW Australie MXCWNCS-AZ Inde MXCWNCS-IN Informations importantes sur le produit Informations de sécurité CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ces consignes. CONSERVER ces consignes. -
Page 89: Précautions De Sécurité
Shure Incorporated DÉBRANCHER l’appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l’appareil est endommagé d’une façon quelconque, par exemple : cordon ou prise d’alimentation endommagé, liquide renversé ou objet tombé à... -
Page 90: Information To The User
Ne pas court-circuiter ; cela risque de causer des brûlures ou un incendie • Ne pas charger ou utiliser des accus autres que les accus rechargeables Shure • Mettre les accus au rebut de manière appropriée. Vérifier auprès du fournisseur local la manière appropriée de mettre au rebut les accus usagés. - Page 91 Consult the dealer or an experienced radio/TV technician for help. L’équipement est prévu pour être utilisé dans des applications audio professionnelles. Tout changement ou modification n’ayant pas fait l’objet d’une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d’utilisation de cet équipement.
- Page 92 5 620 MHz 5 640 MHz 5 660 MHz 5 680 MHz 5 700 MHz W52 と W53 の帯域の電波は屋内でのみ使用可能です。 運用に際しての注意 この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか工場の製造ライン等で使用されている移動体識別用の 構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）並びにアマチュア無線局（免許を要する無 線局）が運用されています。 この機器を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局並びにアマ チュア無線局が運用さ れていないことを確認して下さい。 万一、この機器から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合には、 速やかに使用周波 数を変更するか又は電波の発射を停止した上、下記連絡先にご連絡頂き、混 信回避のための処置等（例えば、パーティ ションの設置など）についてご相談して下さい。 その他、この機器から移動体識別用の特定小電力無線局あるいはアマチュア無線局に対して有害な電波干渉の事例が発生 した場合など何かお困りのことが起きたときは、保証書に記載の販売代 理店または購入店へお問い合わせください。代 でもご覧いただけます。 理店および販売店情報は Shure 日本語ウェブサイト http://www.shure.co.jp 現品表示記号について 92/94...
-
Page 93: Mise Au Rebut Respectant L'environnement
Avis de CE: Shure Incorporated déclare par la présente que ce produit avec le marquage CE est conforme aux exigences de l’Union européenne. Le texte complet de la déclaration de conformité UE est disponible à l’adresse internet suivante : https:// www.shure.com/en-EU/support/declarations-of-conformity. -
Page 94: Marques Commerciales
Shure Incorporated Remarque : voir l'étiquette apposée au côté inférieur du boîtier du chargeur pour trouver les marquages FCC, CE et RCM, ainsi que les caractéristiques élec triques. Marques commerciales ® ® Audinate , le logo Audinate et Dante sont des marques commerciales de la société Audinate Pty Ltd.
