Notice d'utilisation

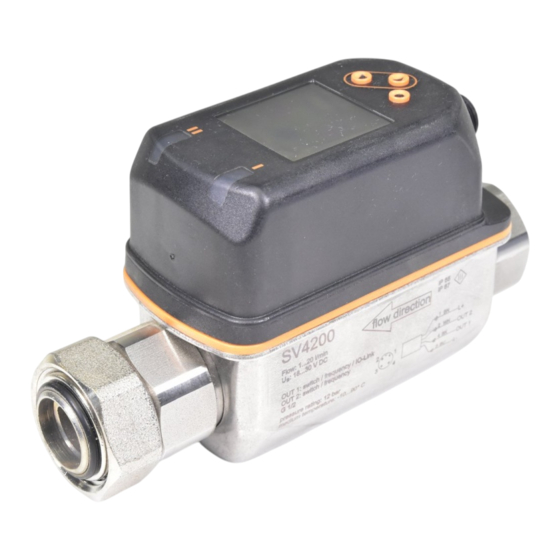

Débitmètre Vortex
SVxxx0
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic Efector 300 SV 0 Série

  • Page 1 Notice d'utilisation Débitmètre Vortex SVxxx0...
  • Page 2: Table Des Matières

    Contenu 1 Consignes de sécurité �����������������������������������������������������������������������������������������2 2 Fonctionnement et caractéristiques ���������������������������������������������������������������������3 3 Fonction ���������������������������������������������������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Raccordement électrique �������������������������������������������������������������������������������������6 6 Eléments de service et de visualisation ���������������������������������������������������������������7 7 Menu ��������������������������������������������������������������������������������������������������������������������8 7�1 Menu principal �����������������������������������������������������������������������������������������������8 7�1�1 Explication du menu principal ���������������������������������������������������������������9 7�2 Fonctions étendues –...
  • Page 3: Fonctionnement Et Caractéristiques

    • Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données tech- niques)� • Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à...
  • Page 4: Fonction

    3 Fonction • L'appareil détecte le débit selon le principe de mesure Vortex� • Il dispose d'une interface IO-Link� • L'appareil affiche le débit et la température actuels du système� Il génère 2 signaux de sortie selon le paramétrage : OUT1/IO-Link : 2 options de sélection - Signal de commutation pour la valeur limite du débit - ou signal de fréquence pour le débit...
  • Page 5 Perturbation Longueur droite Longueur droite d'entrée (1) de sortie (2) Courbure désavantageuse ≥ 5 x DN ≥ 1 x DN Courbure idéale ≥ 0,5 x DN Courbures multiples (2 x 90°) ≥ 15 x DN Réduction du diamètre intérieur du ≥...
  • Page 6: Raccordement Électrique

    5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés� Alimentation en tension selon EN 50178, TBTS, TBTP� ► Mettre l'installation hors tension� ► Raccorder l'appareil comme suit : BK : noir BN : brun OUT2...
  • Page 7: Eléments De Service Et De Visualisation

    6 Eléments de service et de visualisation 1 et 2 : Etat de commutation LED • LED 1 = état de commutation OUT1 (allumé si la sortie 1 est commutée)� • LED 2 = état de commutation OUT2 (allumé si la sortie 2 est commutée)� 3: Afficheur TFT •...
  • Page 8: Menu

    7 Menu 7.1 Menu principal Affichage de la valeur process (RUN) FEP1 FrP1 FSP2 FEP2 FrP2 CFG, MEM, DIS 1: Fonctions de sortie ou1 (→ 7.2.1)� 2: Fonctions de sortie ou2 (→ 7.2.1)� Les paramètres ne sont indiqués qu'avec sélection respective sous ou1 / ou2�...
  • Page 9: 7�1�1 Explication Du Menu Principal

    7.1.1 Explication du menu principal Sortie de commutation avec fonction hystérésis Point consigne haut 1= valeur limite supérieure à laquelle OUT1 s'enclenche� Point consigne bas 1 = valeur limite inférieure à laquelle OUT1 se déclenche� Point consigne haut 2= valeur limite supérieure à laquelle OUT2 s'enclenche� Point consigne bas 2 = valeur limite inférieure à...
  • Page 10: 7�2 Fonctions Étendues - Réglages De Base

    7.2 Fonctions étendues – Réglages de base Menu principal - - - - Hno Hnc Fno Fnc FRQ Info Hno Hnc Fno Fnc FRQ 0,0...60 s 0,0...60 s 0,0...60 s 0,0...60 s l/min PnP nPn 0,0...5,0 s FOU1 FOU2 SEL2 FLOW TEMP * Pour les appareils SVx6xx : gpm, gph...
  • Page 11: 7�2�1 Explication Réglages De Base (Cfg)

    Récupérer les réglages de base effectués en usine Info Informations sur l'appareil Sous-menu réglages de base Sous-menu mémoire min/max Sous-menu réglages de l'afficheur 7.2.1 Explication réglages de base (CFG) Fonction de sortie OUT1 • Débit : Hno, Hnc, Fno, Fnc, FRQ Fonction de sortie OUT2 •...
  • Page 12: 7�3 Fonctions Étendues - Mémoire Min/Max - Afficheur

    7.3 Fonctions étendues – Mémoire min/max – Afficheur Menu principal 0,0 l/min Lo.F 0,0 l/min Hi.F Info 0,0 °C Lo.T 0,0 °C Hi.T L1 L2 diS.L d1 d2 d3 diS.U 0 90 180 270 diS.R 25 50 75 100 OFF diS.B coL.F OFF rEd...
  • Page 13: 7�3�1 Explication Mémoire Min/Max (Mem)

    7.3.1 Explication mémoire min/max (MEM) LO�F Valeur minimum du débit mesuré dans le process Hi�F Valeur maximum du débit mesuré dans le process LO�T Valeur minimum de la température mesurée dans le process Hi�T Valeur maximum de la température mesurée dans le process 7.3.2 Explication fonction affichage (DIS) diS�L Layout standard de l'afficheur (L1 : débit ou L2 : débit et température)
  • Page 14: 8�1 Paramétrage Général

    Un paramétrage peut également être effectué via l'interface IO-Link� 8.1 Paramétrage général 1� Changement du mode RUN au menu principal [●] 2� Sélection du paramètre souhaité [▲] ou [▼] 3� Passage au mode de réglage [●] 4� Changement de la valeur de paramètre [▲] ou [▼] >...
  • Page 15 Réglages par Paramètre Réglage usine l'utilisateur (FLOW) (FLOW, TEMP) FOU1 (FLOW) FOU2 (FLOW, TEMP) SEL2 FLOW (FLOW, TEMP) col.F (FLOW) col.T (TEMP) l/min (SVx6xx: gpm) 0,6 s diS.L diS.U diS.R diS.B 75 % * cFH.F cFL.F cFH.T cFL.T MEW = valeur finale de l'étendue de mesure MAW = valeur initiale de l'étendue de mesure * Les pourcentages se réfèrent à...
