Sommaire des Matières pour IFM Electronic efector 300 SD2000

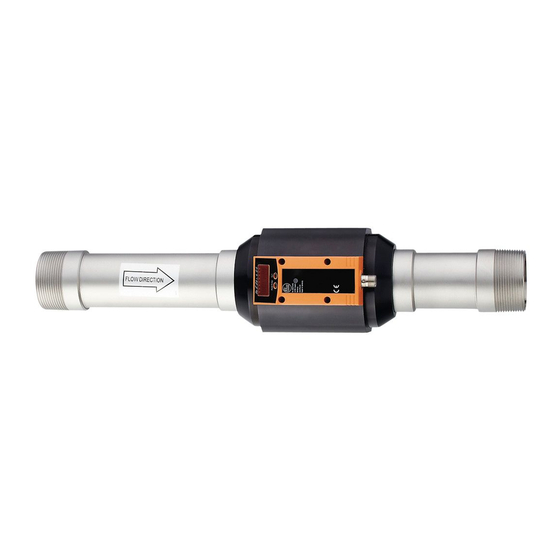

  • Page 1 Notice d'utilisation Compteur d'air comprimé SD2000...
  • Page 2 Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������4 1�1 Symboles utilisés �������������������������������������������������������������������������������������������4 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������4 4 Fonction ���������������������������������������������������������������������������������������������������������������5 4�1 Traitement des signaux de mesure ���������������������������������������������������������������5 4�2 Surveillance du débit �������������������������������������������������������������������������������������5 4�3 Contrôle de quantités consommées (fonction totalisateur) ���������������������������6 4�3�1 Contrôle de quantités consommées avec sortie d'impulsions ��������������6 4�3�2 Contrôle de quantités consommées avec compteur à...
  • Page 3 9�3�1 Réglages pour le contrôle de quantité par sortie d'impulsions �����������18 9�3�2 Réglages pour le contrôle de quantité par compteur à présélection ��19 9�3�3 Réglages pour la remise à zéro du compteur contrôlée par le pro- gramme ��������������������������������������������������������������������������������������������������������19 9�3�4 Désactiver la remise à zéro du compteur �������������������������������������������19 9�3�5 Configurer la remise à...
  • Page 4 1 Remarque préliminaire 1.1 Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage → Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations� Information Remarque supplémentaire� 2 Consignes de sécurité • Avant la mise en service de l'appareil, lire cette notice�...
  • Page 5 • Application : installations d'air comprimé� • Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0%� D'autres conditions normalisées peuvent être réglées pour l'appareil (→ 9.5.5 et 9�5�6)� • Les conditions de fonctionnement générales relatives aux équipements sous pression s'appliquent�...
  • Page 6 4.3 Contrôle de quantités consommées (fonction totalisateur) L'appareil dispose d'un compteur volumétrique interne� Il additionne la valeur du débit continuellement� La somme correspond à la quantité actuelle consommée depuis la dernière remise à zéro� • La valeur actuelle du compteur peut être affichée� • En plus, la valeur avant la dernière remise à...
  • Page 7 - Si la quantité X est atteinte, la sortie 1 commute et reste enclenchée jusqu’à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rED�T]� 4.4 Surveillance de température • Un signal de commutation peut être fourni pour des valeurs limites de tempéra- ture sur la sortie 2. Fonctions de commutation → 4.5.
  • Page 8 4.6 Contrôle du débit ou de la température / fonction analo- gique Caractéristique de la sortie analogique selon la norme CEI 60947-5-7 1: Courant de sortie en mA 2: Plage de fonctionnement 3: Etendue de mesure 4: Plage entre la valeur minimum et la valeur maximum de la sortie analogique 5: Message d'erreur [Err�] est affiché�...
  • Page 9 4.7 Réglage des conditions normalisées du débit de volume L'appareil est réglé à un débit de volume normalisé selon DIN ISO 2533, c'est-à- dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0%� L'appareil peut être réglé à d'autres conditions normalisées : • Le point de menu [rEF�P] permet de régler la pression normale à...
  • Page 10 Modifications du diamètre du tuyau B = 5 x diamètre du tuyau Coude 90° B = 5 x diamètre du tuyau Deux coudes 90°, un plan B = 10 x diamètre du tuyau Deux coudes 90°, deux plans B = 15 x diamètre du tuyau Vanne, coulisseau B = 35 x diamètre du tuyau 5.3 Position de montage...
  • Page 11 6 Raccordement électrique L'appareil doit être monté par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés� Alimentation en tension selon EN 50178, TBTS, TBTP� ► Mettre l'installation hors tension� ► Raccorder l'appareil comme suit : OUT2/InD OUT1/IO-Link Broche 1...
  • Page 12 7 Eléments de service et d'indication 1 2 3 4 5 6 7 8 Mode/Enter Set 1 à 8 : LED indicatrices - LED 1 (verte) = débit actuel en Normo litre / minute (Nl/min)� - LED 2 (verte) = débit actuel en Normo mètre cube / heure (Nm /h)�...
  • Page 13 8 Menu 8.1 Structure de menu Nl/min Nm/s °C = [Mode/Enter] / = [Set] • • Nm = valeur actuelle du compteur en Nm / Nm * = valeur du compteur sauve- gardée en Nm • Les valeurs de paramètres sous forme de chiffres sont des réglages usine ou des exemples au hasard�...
  • Page 14 8.2 Explication du menu SP1/rP1 Valeur limite supérieure / inférieure pour le débit� ImPS Valeur d'impulsions� Répétition d’impulsions active (= sortie d'impulsions) ou pas active ImPR (= fonction compteur à présélection)� Fonction de sortie pour OUT1 (débit ou quantité consommée) : - signal de commutation pour les valeurs limites : fonction hystérésis ou fenêtre, soit en normalement ouvert soit en normalement fermé�...
  • Page 15 Température normale à laquelle les valeurs de mesure et les valeurs affi- rEF�T chées pour le débit se réfèrent� LFC Suppression de faibles débits (Low flow cut-off)� rES Récupérer les réglages de base effectués en usine� 9 Paramétrage Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement�...
  • Page 16 9.1 Paramétrage général Chaque paramétrage se fait en 3 étapes : Sélectionner le paramètre ► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit Mode/EnterSet affiché� Régler la valeur du paramètre ► Appuyer sur [Set] et le maintenir appuyé� Mode/EnterSet >...
  • Page 17 • Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché� Mode/EnterSet ► Appuyer brièvement sur [Set]� > Le premier paramètre du sous-menu Mode/EnterSet est affiché (ici : [HI])� • Verrouiller / déverrouiller L'appareil peut être verrouillé...
  • Page 18 9.2 Réglages pour la surveillance du débit 9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1 ► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1). ► Sélectionner [OU1] et régler la fonction de commutation� - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé...
  • Page 19 9.3.2 Réglages pour le contrôle de quantité par compteur à présélection ► Sélectionner [OU1] et régler [ImP]� ► Sélectionner [ImPS] et régler le débit pour lequel la sortie 1 commute (→ 9.7). ► Sélectionner [ImPR] et régler [no]� > la répétition d’impulsions n'est pas active� La sortie commute quand la valeur réglée en [ImPS] est atteinte�...
  • Page 20 9.4 Réglages pour la surveillance de la température 9.4.1 Réglages pour le contrôle des valeurs limites avec OUT2 ► Sélectionner [SEL2] et régler [TEMP]� ► Sélectionner [OU2] et régler la fonction de commutation� - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé...
  • Page 21 9.5.2 Configuration de l'affichage standard ► Sélectionner [SELd] et déterminer l'unité de mesure standard� - [FLOW] = l'afficheur montre la valeur actuelle de débit dans l'unité de mesure standard - [TOTL] = l'afficheur montre la valeur actuelle du compteur en Nm 1000 Nm - [TEMP] = l'afficheur montre la température actuelle du fluide en °C ►...
  • Page 22 9.5.6 Régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent ► Sélectionner [rEF�T] et régler la température normale souhaitée� Plage de réglage : 0���25 °C en pas de 1 °C� 9.5.7 Régler la suppression de faibles débits ►...
  • Page 23 9.7 Réglage du compteur à présélection / de la valeur d'impulsions (ImPS) L'appareil dispose de 7 plages de réglage : Affichage En pas de Plage de réglage 0 �0 1 0 ��� 9 �9 9 0 0,010 Nm³ 0,010���9,990 Nm³ 1 0 �0 0 ���...
  • Page 24 ► Appuyer sur Le chiffre clignotant est augmenté, 9 est suivi par 0 et le prochain [Set] et le chiffre à gauche devient actif� maintenir 8 1� 7 3 appuyé Appuyé sur [Set] continuellement 8 1� 9 3 [Set] toujours appuyé 8 1� 0 3 Si le chiffre 1 est augmenté...
  • Page 25 10 Fonctionnement Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les " Données techniques " (→ 12) sont respectées. Veiller notamment à ce que la gamme de pression maximale, l'étendue de mesure et la température ambiante permise ne soient pas dépassées� Après la mise sous tension et l'écoulement du retard à...
  • Page 26 10.3 Messages d'erreur [SC1] Court-circuit de OUT1* [SC2] Court-circuit de OUT2* [SC] Court-circuit des deux sorties* [OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure [UL] Valeur mesurée < -20 % de la valeur finale de l'étendue de mesure (température) [Err] Clignotant : défaut de la sonde de mesure ou valeur mesurée >...
  • Page 27 11 Schéma d'encombrement 11 1 Dimensions en mm 1: Affichage 2: boutons de programmation...
  • Page 28 12 Données techniques Tension d'alimentation [V] �����������������������������������������������������������������������������������18���30 DC Courant de sortie [mA]�����������������������������������������������������������������������������������������������2 x 250 Protection contre les courts circuits, l’inversion de polarité, les surcharges Chute de tension [V] ���������������������������������������������������������������������������������������������������������< 2 Consommation de courant typ� [mA] ����������������������������������������������������������������������������< 110 Sortie analogique ���������������������� 4���20 mA; l'étendue de mesure peut être mise à l'échelle Charge maxi [Ω] ������������������������������������������������������������������������������������������������������������...
  • Page 29 Température ambiante [°C] ����������������������������������������������������������������������������������������� 0���60 Température du fluide [°C] �������������������������������������������� 0���60 (humidité relative: max� 90%) Température de stockage [°C] ���������������������������������������������������������������������������������� -20���85 Tenue en pression [bar] ���������������������������������������������������������������������������������������������������� 16 Matières en contact avec le fluide �������������� inox (1�4301 / 304) ; céramique ; verre passivé PEEK (polyétheréthercétone) ;...
  • Page 30 13 Réglage usine Réglage usine Réglages par l'utilisateur ImPS 0,010 ImPR SP2 (FLOW) rP2 (FLOW) SP2 (TEMP) 24,0 rP2 (TEMP) 23,8 ASP (FLOW) AEP (FLOW) ASP (TEMP) AEP (TEMP) 60,0 DIn2 +EDG FOU1 FOU2 nm3h SELd FLOW SEL2 FLOW rEF.P 1013 rEF.T Plus d'informations à...
