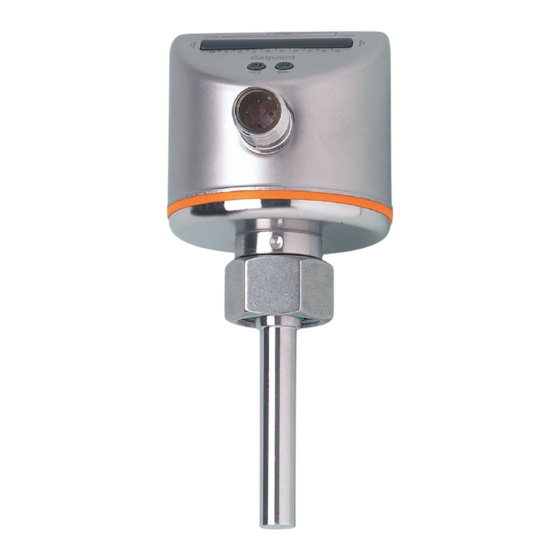

IFM Electronic efector 300 SI5010 Notice D'utilisation
IFM Electronic efector 300 SI5010 Notice D'utilisation

IFM Electronic efector 300 SI5010 Notice D'utilisation

Masquer les pouces Voir aussi pour efector 300 SI5010:

Publicité

Liens rapides

Notice d'utilisation
Capteurs de débit
SI5010
FR
SI5011

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic efector 300 SI5010

  • Page 1 Notice d'utilisation Capteurs de débit SI5010 SI5011...
  • Page 2: Table Des Matières

    Contenu 1 Consignes de sécurité ������������������������������������������������������������������ 3 2 Fonctionnement et caractéristiques���������������������������������������������� 4 2�1 Applications ������������������������������������������������������������������������������ 4 2�2 Fonctionnement surveillance de débit ��������������������������������������� 4 3 Montage���������������������������������������������������������������������������������������� 5 3�1 Lieu de montage ������������������������������������������������������������������������ 5 3�2 Parasites dans la conduite �������������������������������������������������������� 6 3�3 Montage������������������������������������������������������������������������������������� 6 4 Raccordement électrique��������������������������������������������������������������...
  • Page 3: Consignes De Sécurité

    Remarque préliminaire • Une demande d'opération est indiquée par " ► "� Exemple : ► Vérifier le bon fonctionnement de l'appareil� • Un retour d'information correspondant à l'opération est indiqué par " > " : Exemple : > LED 9 s'allume� 1 Consignes de sécurité...
  • Page 4: Fonctionnement Et Caractéristiques

    2 Fonctionnement et caractéristiques 2.1 Applications L'appareil surveille le débit de liquides et de gaz� 2.2 Fonctionnement surveillance de débit • L'appareil détecte la vitesse du débit selon le principe de mesure calorimétri- que et commute la sortie : - Sortie fermée si le fluide est en débit / sortie ouverte si le fluide n'est pas en débit�...
  • Page 5: Montage

    3 Montage L'adaptateur process permet le raccordement de l'appareil à différents raccords process� • Les adaptateurs sont à commander séparément comme accessoires� Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord� • Pour des débits faibles, des blocs adaptateurs ifm sont disponibles� 3.1 Lieu de montage En général •...
  • Page 6: 3�2 Parasites Dans La Conduite

    3.2 Parasites dans la conduite Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide� Ceci affecte le fonctionnement de l'appareil� Recommandation : respecter des distances entre le capteur et les perturbations : 5...10 x D 3...5 x D Flow...
  • Page 7: Raccordement Électrique

    4 Raccordement électrique L'appareil doit être monté par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés� Alimentation selon EN50178, TBTS, TBTP� ► Mettre l'installation hors tension� ► Raccorder l'appareil comme suit : A: SI5010 (commutation positive) ;...
  • Page 8: Mise En Service Et Réglages À L'eau

    6 Mise en service et réglages à l'eau (Pour des fluides autres que l'eau →7�1 : Réglage du débit mimimum)� ► Mettre l'appareil sous tension d'alimentation� > Toutes les LED s'allument et s'éteignent de nouveau pas à pas� Pendant ce temps, la sortie est fermée (si la sortie est configurée en normalement ouvert)�...
  • Page 9: 6�2 Réglage Du Débit Maximum (Option)

    6.2 Réglage du débit maximum (option) L'appareil définit le débit présent comme débit normal et adapte l'affichage (toutes les LED sauf la LED du seuil de commutation sont allumées en vert)� ► Activer le débit normal dans l'installation� ► Appuyer sur le bouton et le maintenir appuyé�...
  • Page 10: 7�3 Récupérer Les Réglages De Base Effectués En Usine (Reset)

    7.3 Récupérer les réglages de base effectués en usine (Reset) ► Appuyer sur le bouton pendant au moins 15 s� > LED 9 s'allume, après env� 5 s elle clignote� > Après env� 15 s les LED 0���9 clignotent en orange� ►...
  • Page 11: Fonctionnement

    9 Fonctionnement Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nou- veau pas à pas ; (pendant ce temps, la sortie est fermée si la sortie est configurée en fonction normalement ouvert)� Ensuite, l'appareil est opérationnel� En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs�...
  • Page 12: Schéma D'encombrement

    11 Schéma d'encombrement 1: Rampe de LED 2: Bouton de réglage 3: couple de serrage maxi 25 Nm 12 Données techniques Applications ����������������������������������������������������������������������������� Pour des liquides et des gaz Tension d'alimentation [V] ���������������������������������������������������������������������������������19 ��� 36 DC Courant de sortie [mA]�����������������������������������������������������������������������������������������������������250 Protection courts-circuits, pulsée ;...
  • Page 13 Liquides Température du fluide [°C] ................... -25 ... +80 Plage de réglage [cm/s] ....................3 ... 300 Sensibilité max. [cm/s] ....................3...100 Gradient de température [K/min] ..................300 Température du fluide [°C] ................... -25 ... +80 Plage de réglage [cm/s] ..................200 ... 3000 Sensibilité...
