2 - PRÉSENTATION

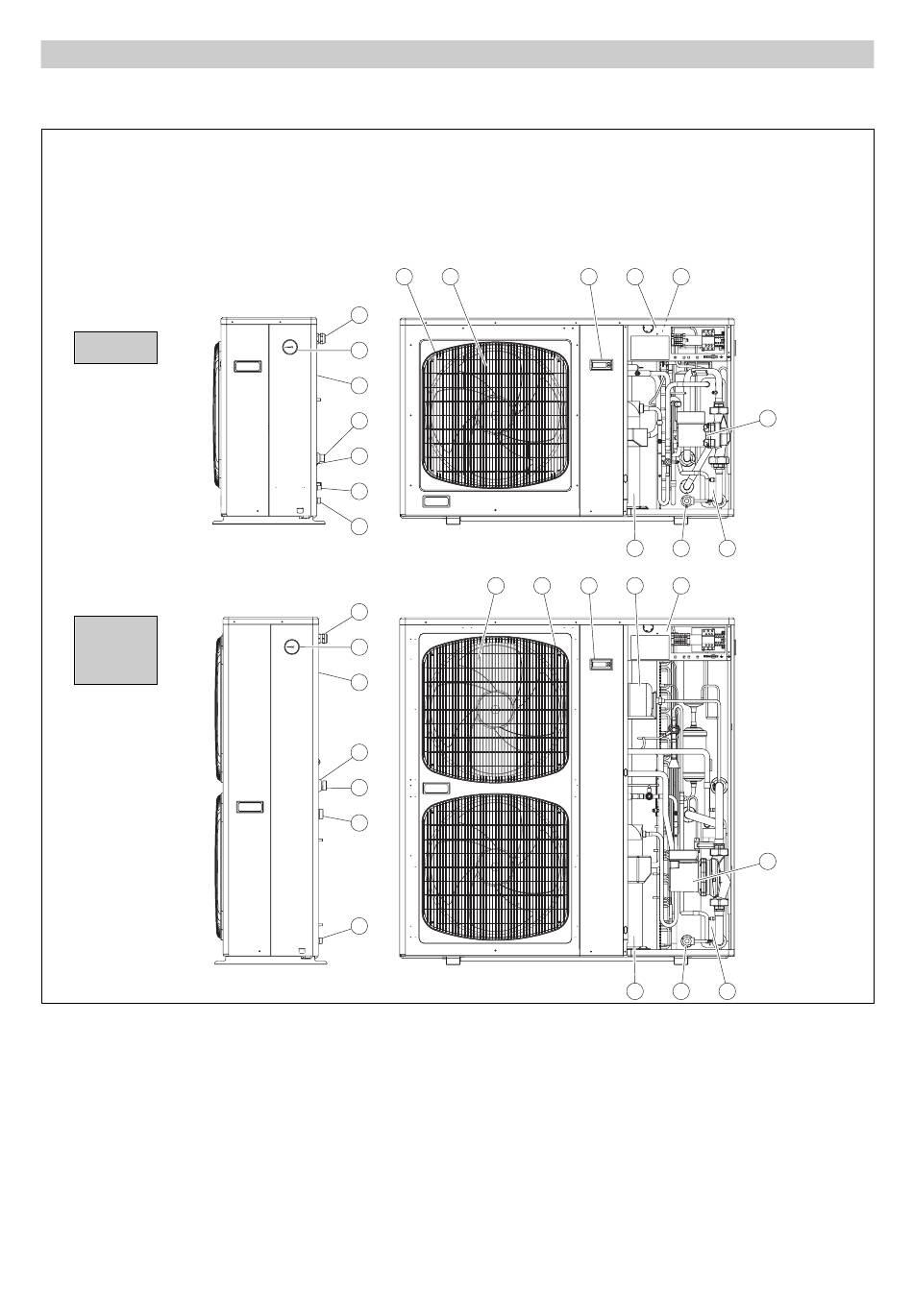

2.1 - DESCRIPTION
1 - Compresseur hermétique capoté.
2 - Echangeur à eau à plaques.
3 - Echangeur à air plate-fin.
4 - Motoventilateur.
5 - Grille de protection ventilateur.
6 - Coffret électrique.
7 - Clavier afficheur de la régulation
électronique.
8 - Circulateur.
9 - Vase d'expansion.
10 - Soupape de sécurité.
PHRT 9
PHRT 12
PHRT 16
PHRT 18
NOTA : Les appareils sont livrés avec un filtre à eau à monter sur l'entrée d'eau lors de l'installation.
2.2 - ÉQUIPEMENT ÉLECTRIQUE
• 1 compresseur de type "SCROLL" et son contacteur.
• 1 circulateur et son contacteur.
• 1 (ou 2) moto-ventilateur(s).
• 1 pressostat HP et 1 pressostat BP.
• Régulation "Toutes saisons" proportionnelle.
• Pressostat différentiel de détection de débit d'eau.
• Régulation électronique "ECH".
• Sonde de régulation de température, placée à l'entrée d'eau.
• NOTA :
- Equipement électrique selon EN 60 335-2-40.
11 - Manomètre.
12 - Raccord entrée d'eau.
13 - Raccord sortie d'eau.
14 - Remplissage / vidange du circuit d'eau.
15 - Purgeur d'air.
16 - Passage des câbles électriques.
5 4
16
11
3
12
15
13
14
4
16
11
3
15
12
13
14
3
Matériaux :
- Tuyauterie en cuivre.
- Carrosserie en tôle galvanisée peinte.
- Echangeur à air cuivre/aluminium.
- Echangeur à eau inox.
- Grilles plastique.
7 6 9
1 10
5 7 9 6
1 10
8
2
8
2
