Le minirupteur SW2 permet de configurer le type d'installation à contrôler via la platine centrale de contrôle de production. La
logique de fonctionnement du minirupteur est la suivante :
Aérothermie
*Seulement pour systèmes Airzone RadianT (AZRA6).
Important : la configuration de la logique de fonctionnement du relais de contrôle peut être effectuée à partir de SW2 ou dans le
menu de Paramètres de production de la section de configuration avancé. La configuration à partir du menu est toujours prioritaire
sur SW2.

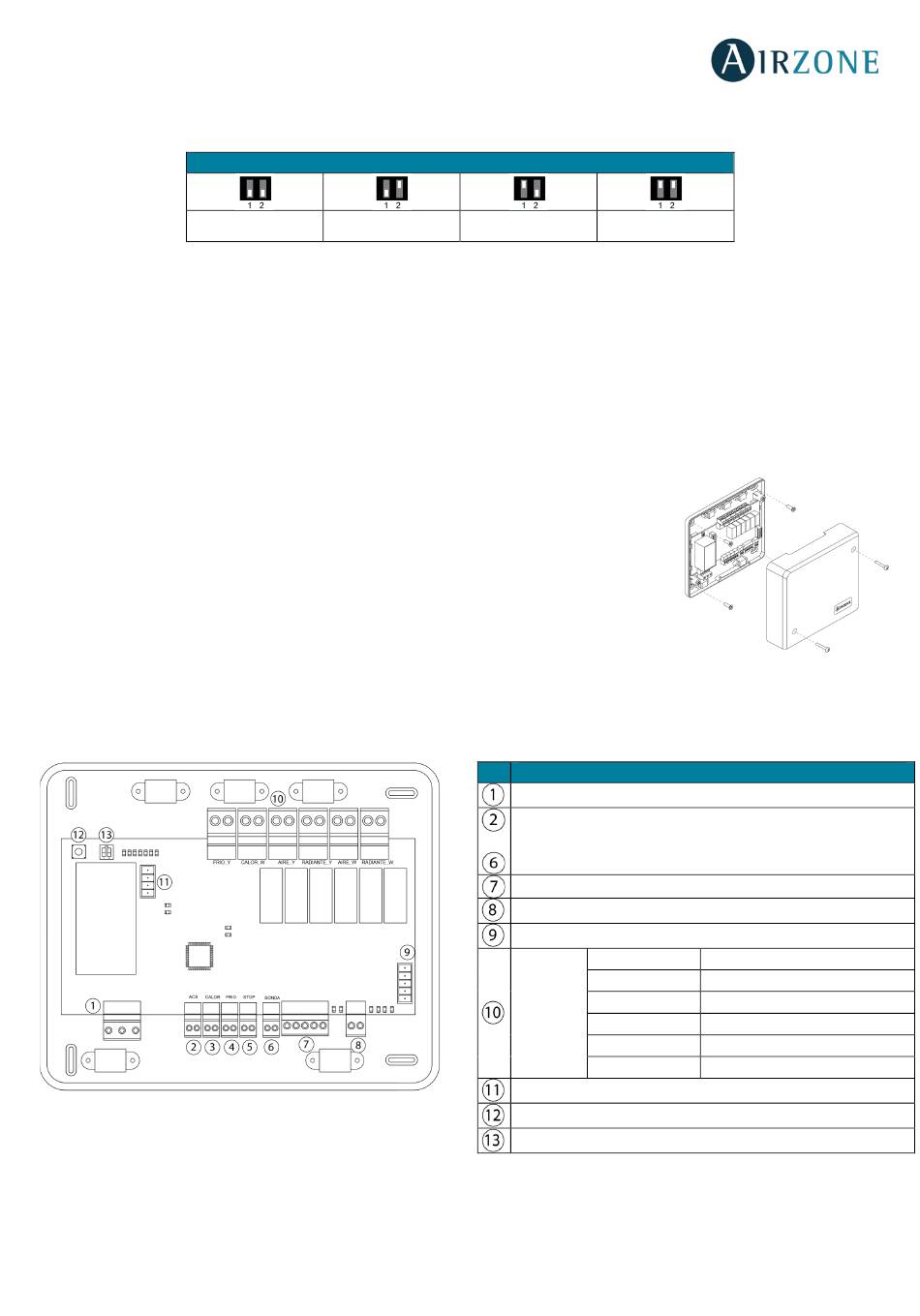

CENTRALE DE CONTROLE DE PRODUCTION AIRZONE (AZX6CCP)

Montage

La platine centrale de contrôle de production est fournie dans un boîtier à vis pour sa fixation
en saillie. L'emplacement et le montage de cet élément doivent être conformes à la
réglementation électronique en vigueur. Pour procéder au montage de la platine centrale,
veuillez suivre les étapes suivantes :
•
Placez la platine centrale de contrôle de production à proximité de l'unité à contrôler.
•
Dévisser le cache pour fixer la partie arrière au mur.
•
Une fois toutes les connexions effectuées, revissez le cache.

Connexion

La platine centrale de contrôle de production est un élément qui se connecte au bus domotique de la platine centrale.
Signification
2 tubes 3/4 tubes
Nº
Alimentation
Entrées numériques
...
Bus domotique extérieur 2
Bus domotique intérieur
Bus domotique extérieur 1
Relais de
contrôle
Bus passerelle d'aérothermie
SW1
SW2
RadianT
Description
FRIO_Y Mode Refroidissement
CALOR_W Mode Chauffage
AIRE_Y Demande air froid
RADIANTE_Y Demande froid rayonnant
AIRE_W Demande air chaud
RADIANTE_W Demande chaud rayonnant
