GESTION CENTRALISEE SUPERMAITRE AIRZONE (AZX6CSMASTER [S/E] [B/G])
Important : Ce dispositif n'est pas compatible avec la platine centrale de contrôle de production (AZX6CCP).

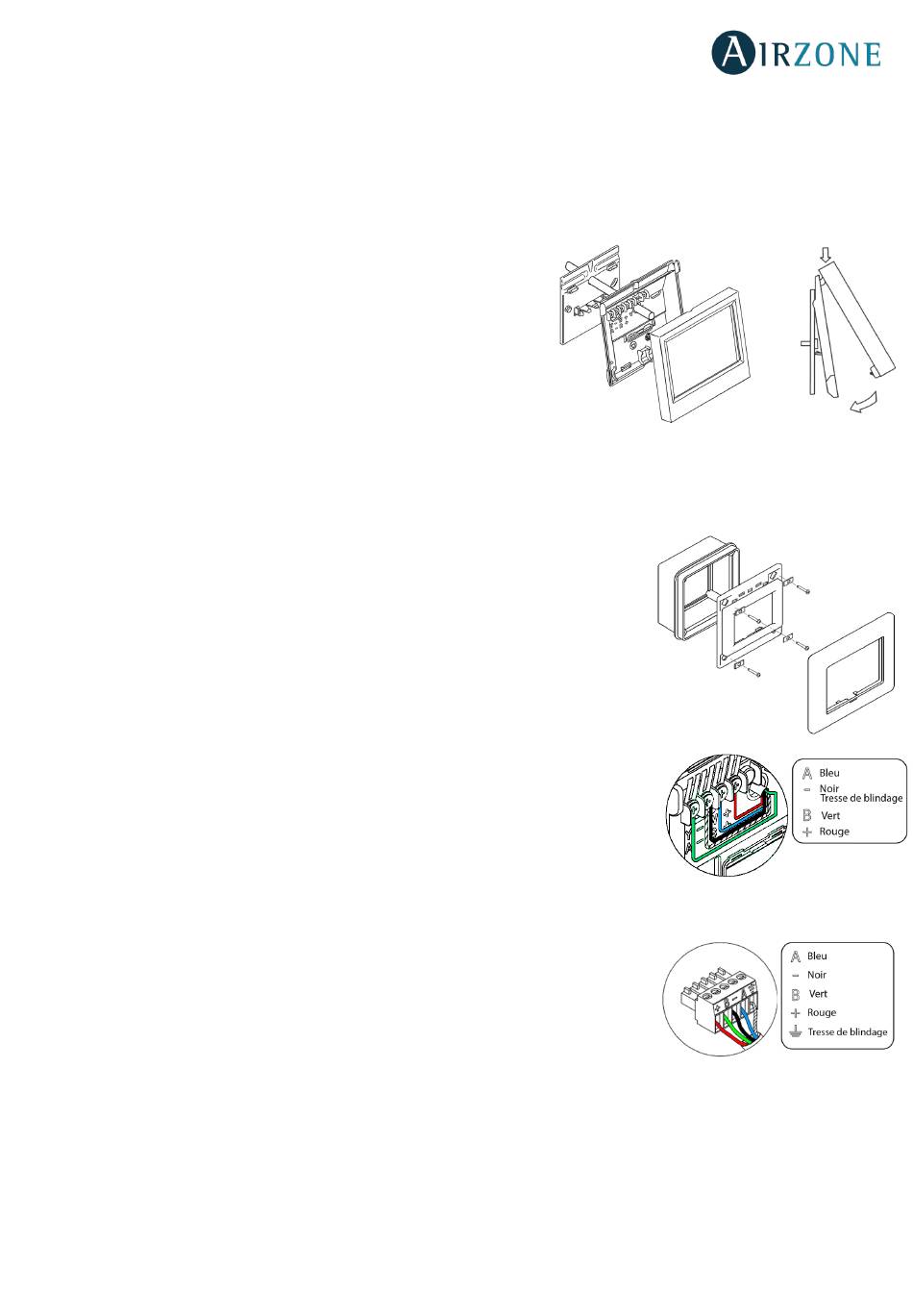

Montage

Le contrôleur Supermaître est disponible pour montage en saille (AZX6CSMASTERS) ou encastré (AZX6CSMASTERE).
Montage en saillie
•
Retirez la partie arrière du thermostat de son support mural.
•
Fixez le support directement sur le mur ou à l'aide d'un boîtier
d'encastrement.
•
Placez la partie arrière sur le support préalablement fixé, en
passant le câble dans l'orifice. Veillez à ce qu'elle reste fixée aux
brides du support. Effectuez les connexions nécessaires.
•
Placez l'écran sur la partie arrière.
Montage encastré
Le contrôleur Supermaître encastré se fixe sur le mur dans le boîtier d'encastrement de 100 x 100 à vis de référence
AZXCAJAEMP10.
Pour procéder au montage, veuillez suivre les étapes suivantes :
• Séparez le contre-châssis de l'écran du reste et effectuez les connexions
pertinentes.
•
Utilisez les rondelles et les vis pour fixer l'écran au boîtier encastré.
•
Remettez le contre-châssis. Veillez à le fixer correctement.

Connexion

Le contrôleur Supermaître est un élément qui se connecte au bus domotique de la
platine centrale.
Le contrôleur Supermaître en saillie dispose de brides situées sur sa partie arrière. Fixez
les fils à l'aide des vis de chaque bride, en respectant le code couleur.
Le contrôleur Supermaître encastré dispose de 1 borne à 5 broches, située sur sa partie
arrière. Fixez les câbles à l'aide des vis de la borne, en respectant le code couleur.
Note : pour le configurer, veuillez suivre les étapes indiquées dans le manuel d'utilisateur
disponible sur myzone.airzonefrance.fr/produits/
(http://doc.airzone.es/producto/Gama_AZ6/Airzone/Comunes/Manuales/MU_AZ6_SMAESTRO_A4_MUL.pdf)
Note : nous vous rappelons que pour le bon fonctionnement de ce module, il est indispensable de configurer l'adresse de toutes les
platines centrales de l'installation (voir la rubrique Configuration avancée du système).
