Vista Detallada; Lista De Repuestos - STA-RITE PRDE40 Notice D'utilisation

Clave
No.
1 Manómetro
2 Filtro de tamiz
3 Válvula de desahogo de aire
4 Aro tórico
5 Unidad de la tapa del tanque (incluye clave No. 6)
6 Aro tórico de la tapa del tanque con lubricante de silicona
7 Cartucho de filtro
8 Desviador
9 Pasador de seguridad
10 Tanque del filtro
11 Unidad del tapón de drenaje con arandela
• Calcomanía de instrucciones
• No se ilustra.
I N
I N
L E L E
T
T

LISTA DE REPUESTOS

Descripción
1
2
3
4
5
6
7
8
NOTA: La flecha en el
Desviador (Clave No. 8)
debe quedar alineada con
9
el Orificio de Admisión en
S H
P U
el tanque.
10
11
Cantidad
1 15060-0000T
1 WC8-72D
1 25010-0004
1 U9-359
1 25200-0103S
1 25200-0011S
1 25200-0140S
1 25200-0012
1 25200-0007
1 25200-0001S
1 32185-7074
1 32155-4170
10

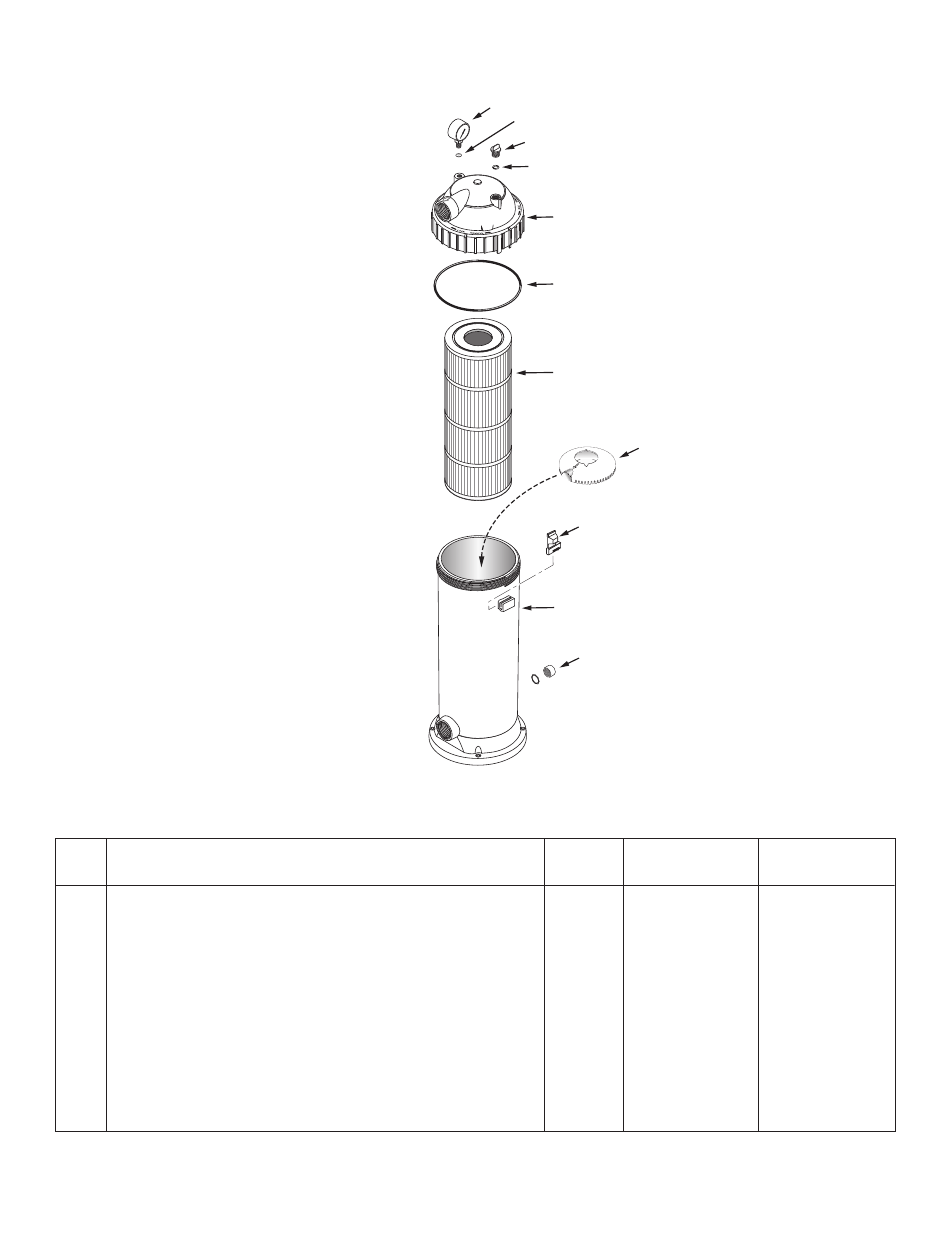

VISTA DETALLADA

PRDE40 PRDE55
15060-0000T
WC8-72D
25010-0004
U9-359
25200-0103S
25200-0011S
25200-0160S
25200-0012
25200-0007
25200-0002S
32185-7074
32155-4170
