PROCEDIMIENTO
DE DESENSAMBLAJE /
ENSAMBLAJE DEL FILTRO

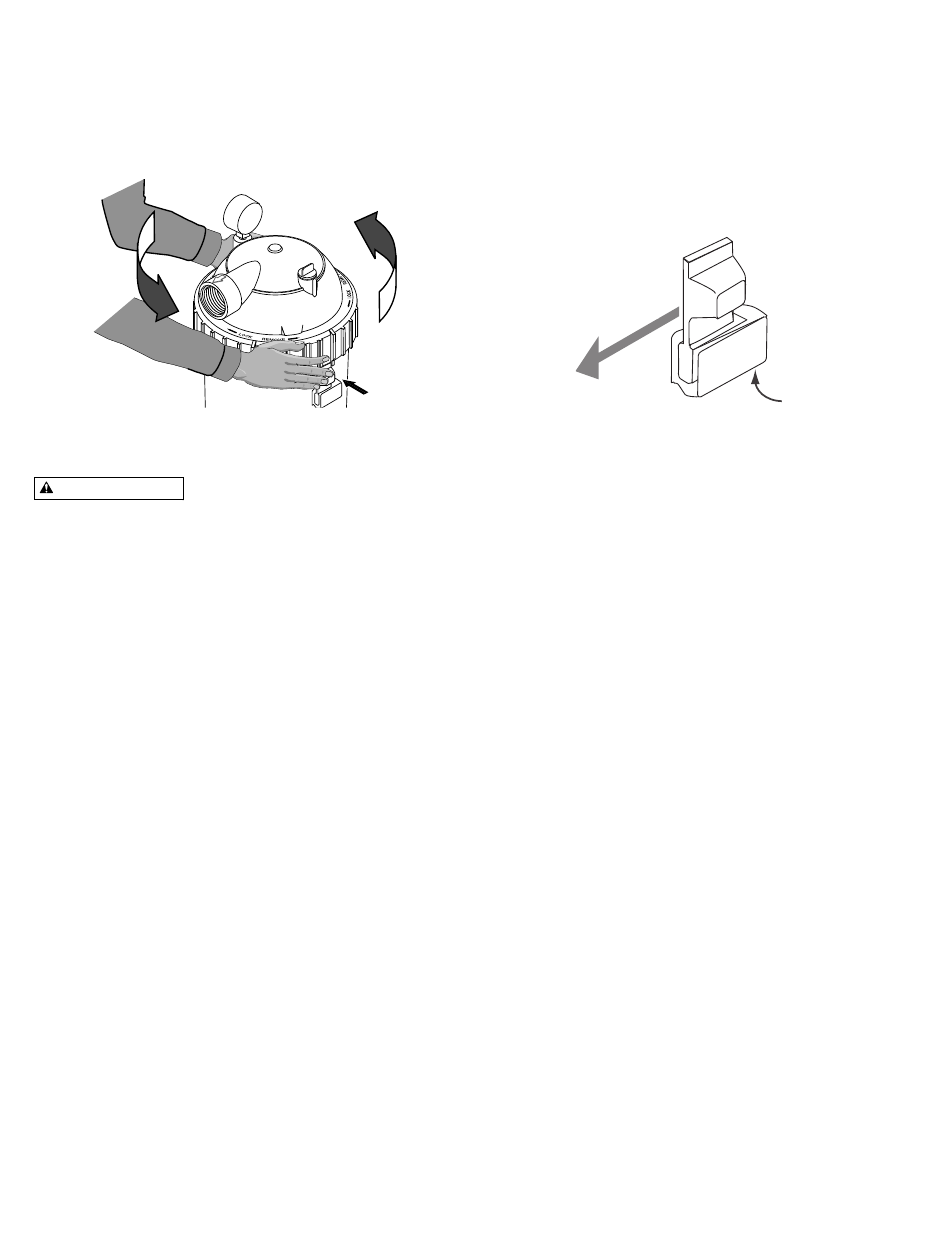

FIGURA 3 – Oprima el pasador de seguridad para
destornillar el aro Posi-Ring
ADVERTENCIA
Presión peligrosa. Antes de desarmar el
filtro:
1. DETENGA LA BOMBA.
2. CIERRE las válvulas de aislamiento.
3. ABRA la válvula de desahogo de aire y el accesorio de desagüe.
4. ESPERE hasta que se haya descargado toda la presión y se
haya drenado toda el agua del tanque del filtro y del sistema
antes de aflojar el aro Posi-Ring
Desensamblaje:
1. Detenga la bomba.
2. Cierre las válvulas de aislamiento para evitar una inundación.
3. Abra la válvula de desahogo de aire en la parte superior del
tanque del filtro para descargar toda la presión del interior
del tanque.
AVISO: Verifique que la eliminación de las aguas servidas se
realice conforme con los códigos y las reglas locales.
4. Saque el tapón de desagüe y drene toda el agua del tanque.
5. Saque el aro Posi-Ring
TM
a. Oprima el pasador de seguridad (debajo del aro) hacia el
tanque para aflojarlo (consulte la Figura 4).
b. Mantenga el pasador en la posición soltada y gire el aro
HACIA LA IZQUIERDA para sacarlo. Si es difícil hacer
girar el aro, se deberá golpetear suavemente con un mar-
tillo de caucho para aflojar la resistencia inicial.
AVISO: NO use un destornillador ni un instrumento con una
hoja que pueda dañar las superficies de la estructura para sepa-
rar las mitades del tanque.
6. Saque el aro tórico de la mitad superior de la estructura del
tanque. Verifique que no tenga cortes, rajaduras, deforma-
ciones o señales de desgaste, y reemplace de ser necesario.
AVISO: Para evitar ejercer presión o causar daños, deje que
el módulo filtrante se drene antes de sacarlo del tanque.
S H S H
P U P U
.
TM
3647 0200
TM .
de la siguiente manera:
PASADOR DE SEGURIDAD
(Consulte la Figura 4)
La finalidad del pasador de seguridad es mantener el aro
Posi-Ring™ en la posición trabada. Si el pasador está averiado,
reemplácelo de la siguiente manera:
1. Oprima hacia arriba el pequeño enganche en el fondo del
pasador de seguridad y presione o golpetee el pasador para
sacarlo de la ranura en el tanque.
Deslice y saque el pasador
Slide latch out
FIGURA 4 – Pasador de seguridad.
2. Deslice el nuevo pasador en posición hasta que se enganche.
AVISO: NO opere el filtro si el pasador de seguridad está
averiado o si no puede mantener el aro Posi-Ring
posición trabada.
Ensamblaje:
1. Inspeccione y limpie el tanque, las roscas del aro y la ranura
del aro tórico. Reemplace las piezas averiadas según se
requiera.
2. Instale el desviador colocándolo en el fondo del tanque.
Coloque la flecha del desviador alineada con el orificio de
admisión en el tanque.
3. Instale el cartucho de filtro en el tanque. Empuje firmemente
hacia abajo para que quede hermético.
AVISO: Lubrique el aro tórico sólo con la grasa de silicona
suministrada o con un producto equivalente, ya que otros
lubricantes pueden hacer que el aro se hinche. NO lubrique
el aro Posi-Ring ni las roscas en la estructura inferior del
TM
tanque, ya que pueden acumular polvo y dificultar su
remoción.
4. Instale el aro tórico en la ranura del aro tórico de la tapa del
tanque. Verifique que el aro tórico esté limpio y no esté re-
torcido.
5. Coloque la tapa del tanque sobre el casco inferior del tanque.
6. Coloque el aro Posi-Ring
casco del tanque y gire HACIA LA DERECHA hasta que se
haya enganchado firmemente.
7. Siga las instrucciones de la sección de "Arranque inicial" en
este manual.
