INSTALLATIÓN
L'installation du filtre doit être effectuée par du personnel qual-
ifié et compétent.
Le filtre
Son support doit :
Être solide, de niveau, rigide, ne pas vibrer et assurer un écoule-
ment adéquat de l'eau.
être aussi près que possible de la piscine pour diminuer les
pertes de charge par frottement dans les tuyauteries.
pouvoir protéger des intempéries et du gel.
assurer une ventilation adéquate pour que le moteur ne sur-
chauffe pas.
procurer les dégagements et l'éclairage nécessaires et suffisants
pour pouvoir procéder facilement aux entretiens périodiques. (Se
reporter à la Figure 1 de la page 4 pour connaître les dégage-
ments requis.)
La tuyauterie
REMARQUE : S'assurer que le filtre et que toute la tuyauterie
peuvent être vidés pour l'hiver. Se reporter à « Hivérisation »,
page 9.
Doit être conforme aux codes sanitaires et de la plomberie de la
municipalité et/ou de la province.
Utiliser du ruban d'étanchéité en téflon, du Plasto-Joint Stick ®1
ou du Silastic RTV n∞ 732 ® sur tous les raccords mâles des
tuyaux et sur les raccords en plastique. NE PAS utiliser de pâte
pour raccords filetés sur les tuyaux en plastique, sinon ils se fis-
sureront. Ne pas utiliser de produits d'étanchéité sur les rac-
cords universels - les assembler à sec et ne les serrer qu'à la
main.
Supporter les tuyaux indépendamment les uns des autres pour
qu'aucune contrainte ne soit exercée sur le filtre.
Les raccords limitent le débit. Pour obtenir le meilleur débit pos-
sible, utiliser le moins possible de raccords.
Pour faciliter l'entretien, utiliser des raccords universels Sta-Rite
pour brancher la tuyauterie sur les orifices d'aspiration et de re-
foulement du filtre
Garder les tuyaux bien serrés et exempts de prise d'air : De l'air
peut rester emprisonné dans la cuve du filtre ou bien la pompe
peut se désamorcer si la conduite de refoulement aspire de l'air.
On remarquera de l'humidité ou la présence d'un jet d'eau si la
conduite de refoulement de la pompe fuit.
REMARQUE : Un serrage excessif risque de fissurer les orifices
du filtre.
Vannes, clapet antiretour et robinets
Un clapet antiretour posé à l'avant de l'aspiration du filtre em-
pêchera les contaminants de retourner dans la piscine.
Un clapet antiretour posé entre le filtre et le chauffe-eau em-
pêchera l'eau chaude d'être aspirée à contre-courant dans le fil-
tre et la déformation de ses composants internes.
1 Lake Chemical Co., Chicago, IL
Électricité :
Tout le câblage, toutes les mises à la terre et toutes les liaisons
métalliques de
l'équipement connexe doivent être conformes aux normes du
National Electrical Code, du Code canadien de l'électricité et à
ceux de la municipalité.

MISE EN SERVICE INITIALE

S'assurer que la pompe est ARR TÉE avant de procéder à
la mise en service.
Ne jamais faire fonctionner ce filtre par des pressions
supérieures à 30 lb/po
ATTENTION
Pour ne pas endommager sérieusement le
tissu de module filtrant, ne JAMAIS faire fonctionner ce filtre
s'il n'est pas enduit d'une couche de diatomite!
1. Bien verrouiller la bague Posi-Ring
DROITE jusqu'à ce qu'elle émette un « déclic » au-delà du
verrou de sécurité. (Se reporter à la Figure 2). Cesser de la
tourner dès qu'elle émet un déclic au-delà du verrou. Elle
peut sembler être légèrement desserrée, mais elle se serrera
dès que la pompe démarrera et que le filtre se mettra sous
pression.
2. Poser le manomètre et le purgeur d'air sur le couvercle de la
cuve. (Se reporter à la Figure 2).
Loquet
Latch

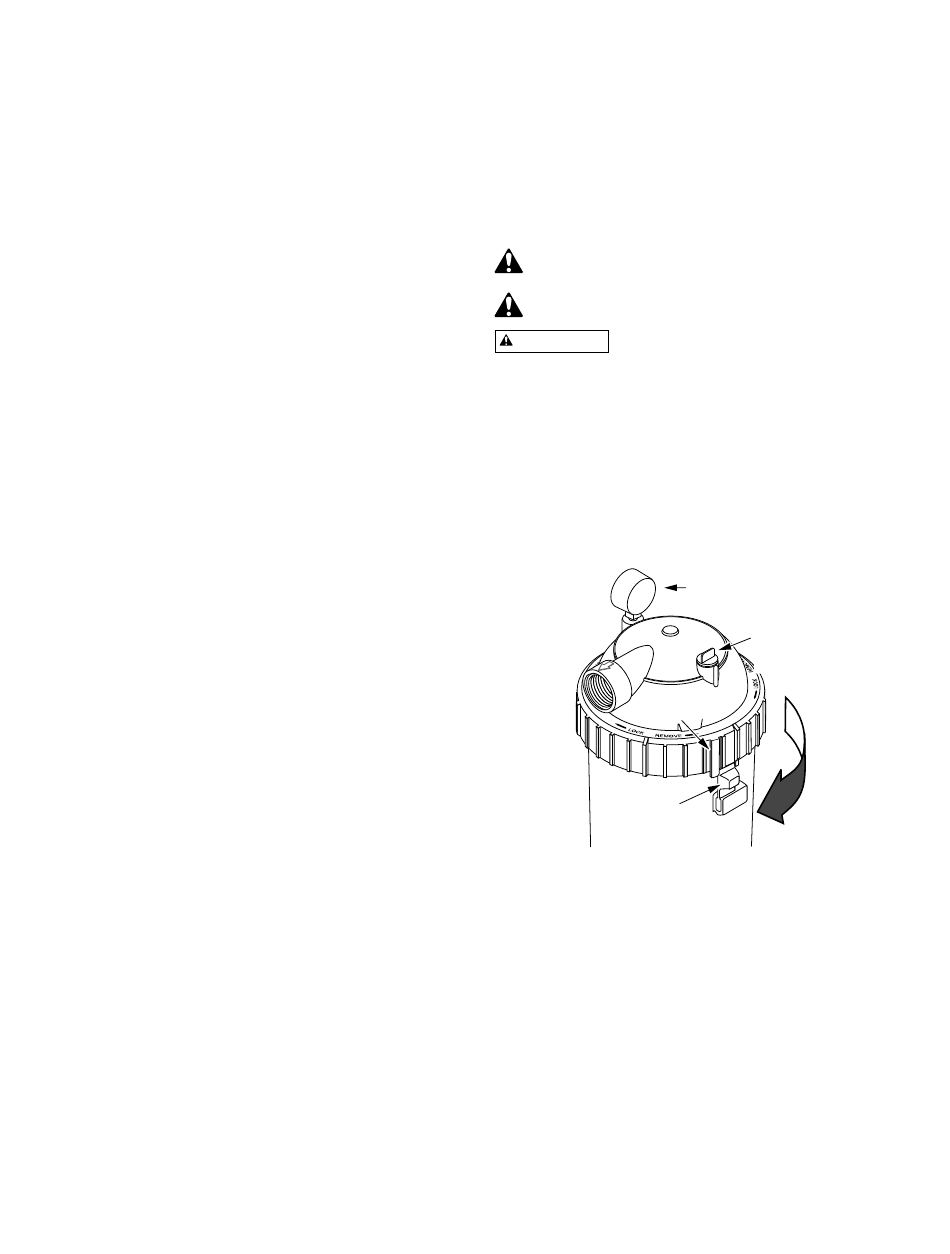

FIGURE 2 – Tourner la bague Posi-Ring
ce que la patte se verrouille au-delà du verrou de
sécurité.
3. Remplir d'eau la cuve de la pompe.
4. Ouvrir le purgeur d'air qui se trouve en haut du filtre.
5. Fermer tous les robinets d'isolement
6. Démarrer la pompe pour chasser l'air du système.
5
2 (207 kPa)!
en la tournant À
MC
Manomètre Pressure
Gauge
Purgeur d'air
Air Release
Valve
Tab
Patte
S H S H
P U P U
jusqu'à
MC
