Module ECG de repos – Manuel de l'utilisateur
F, H, R
DIR 80012343 Ver. F
CardioPerfect Workstation

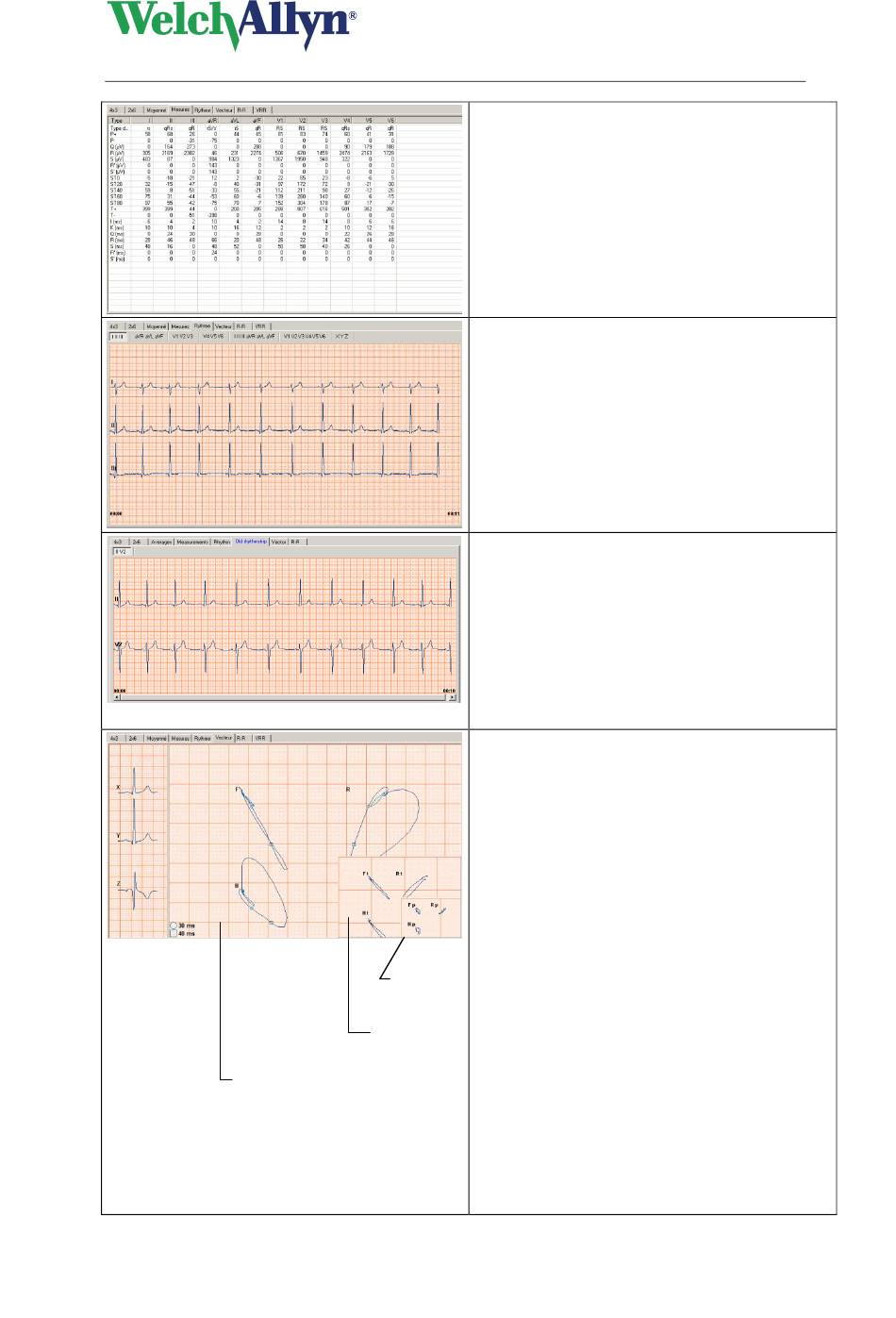

Vue Mesures
La vue Mesures affiche les mesures calculées
par l'ordinateur. Ces mesures incluent les
valeurs pour plusieurs paramètres communs,
tels que l'amplitude des ondes Q, R et S et les
valeurs ST. Les amplitudes sont exprimées en
microvolts. Les durées sont exprimées en
millisecondes.
Les mesures ne peuvent pas être modifiées.
Vue Rythme
Lorsqu'il s'agit d'un ECG de rythme, il est
possible d'afficher la totalité de l'ECG dans la
vue Rythme. Le déplacement au sein de l'ECG
est effectué grâce à la barre de défilement.
La vue Rythme affiche les dérivations sous
différents regroupements, si bien qu'il est facile de
permuter entre les groupes les plus fréquents.
Vieille dérivation du rythme
La vue Vieille dérivation du rythme n'est
disponible que pour les ECG qui ont été
enregistrés avec les versions plus anciennes
du logiciel de la station de travail (datant
d'avant 2000). Cette vue présente la dérivation
du rythme II V2 originale.
Vue Vecteur (en option)
La vue Vecteur n'est disponible que si l'option
vectocardiogramme est activée. Elle affiche
les résultats d'un ECG dans une
vectorcardiogram.
Le panneau gauche affiche les dérivations
reconstruites orthogonales x, y et z. Le
panneau droit de la vue Vecteur est divisé en
trois fenêtres.
La fenêtre 1 affiche les boucles suivantes:

F: boucle frontale complète
Fp, Hp, Rp

H: boucle horizontale complète

R: boucle sagittale droite complète
Ft, Ht, Rt
La fenêtre 2 affiche les boucles suivantes:

Ft: plan frontal de l'onde T

Ht: plan horizontal de l'onde T

Rt: plan sagittal droit de l'onde T
La fenêtre 3 affiche les boucles suivantes:

Fp: plan frontal de l'onde P

Hp: plan horizontal de l'onde P

Rp: plan sagittal droit de l'onde P
24 / 50
