Installazione a file, blocchi ad angolo

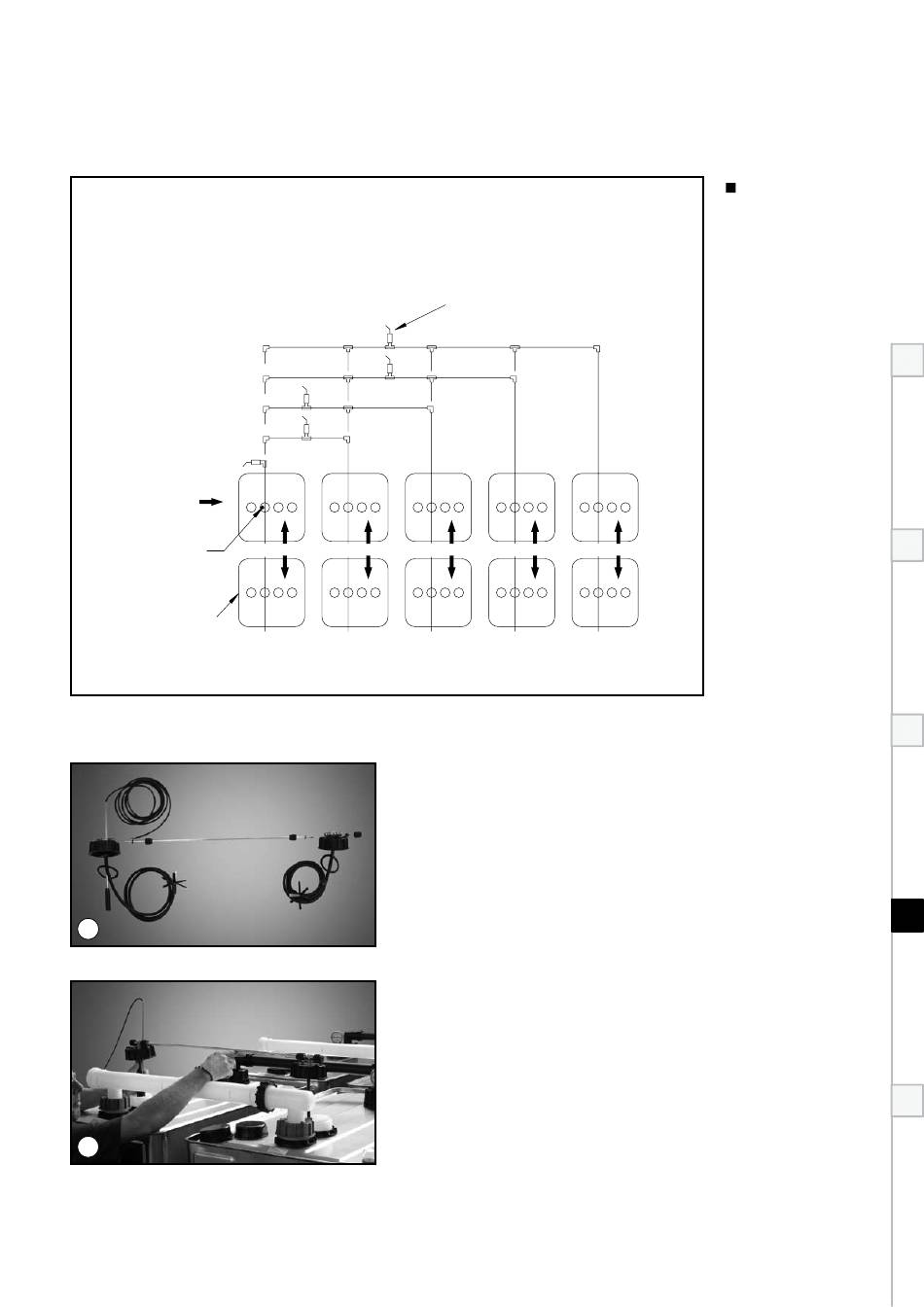

Disposizione del prelievo dal serbatoio DWT (schematica)
Posizione della valvola di intercettazione rapida
In caso di 5 file di serbatoi
In caso di 4 file di serbatoi
In caso di 3 file di serbatoi
In caso di 2 file di serbatoi
In caso di 1 file di serbatoi
Riempimento
Indicatore di livello
Parte frontale del serbatoio
(targhetta del modello)
13
14
1 fila 2 fila 3 fila
... pre-montare la condotta di prelevamento per
l'ultima serie di serbatoi come mostrato nella foto-
grafia sopra.
Porre la condotta di prelevamento sulla seconda se-
rie del raccordo, così facendo montare il collettore
con gWg sul primo serbatoio, seguendo il senso di
riempimento .
Valvola di intercettazione
(collegamento con il sistema di condutture)
4 fila 5 fila
Figura 2
45
installazione a file
fino a 5 serbatoi, a
blocchi, da 2 a 25
serbatoi, ad angolo,
da 3 a 14
