INSTALLATION

2.2.5 Mis Sous Tension du Multiplexeur

Connecter le multiplexeur au réseau électrique avec l'adaptateur AC/DC 12V.
2.2.6 Connexion entre les Téléphones et les Unités de Cabine
Chaque unité de cabine dispose d'une prise RJ-11 à laquelle doit être connecté
un téléphone analogique.
Il est recommandé l'utilisation d'un câble téléphonique standard.

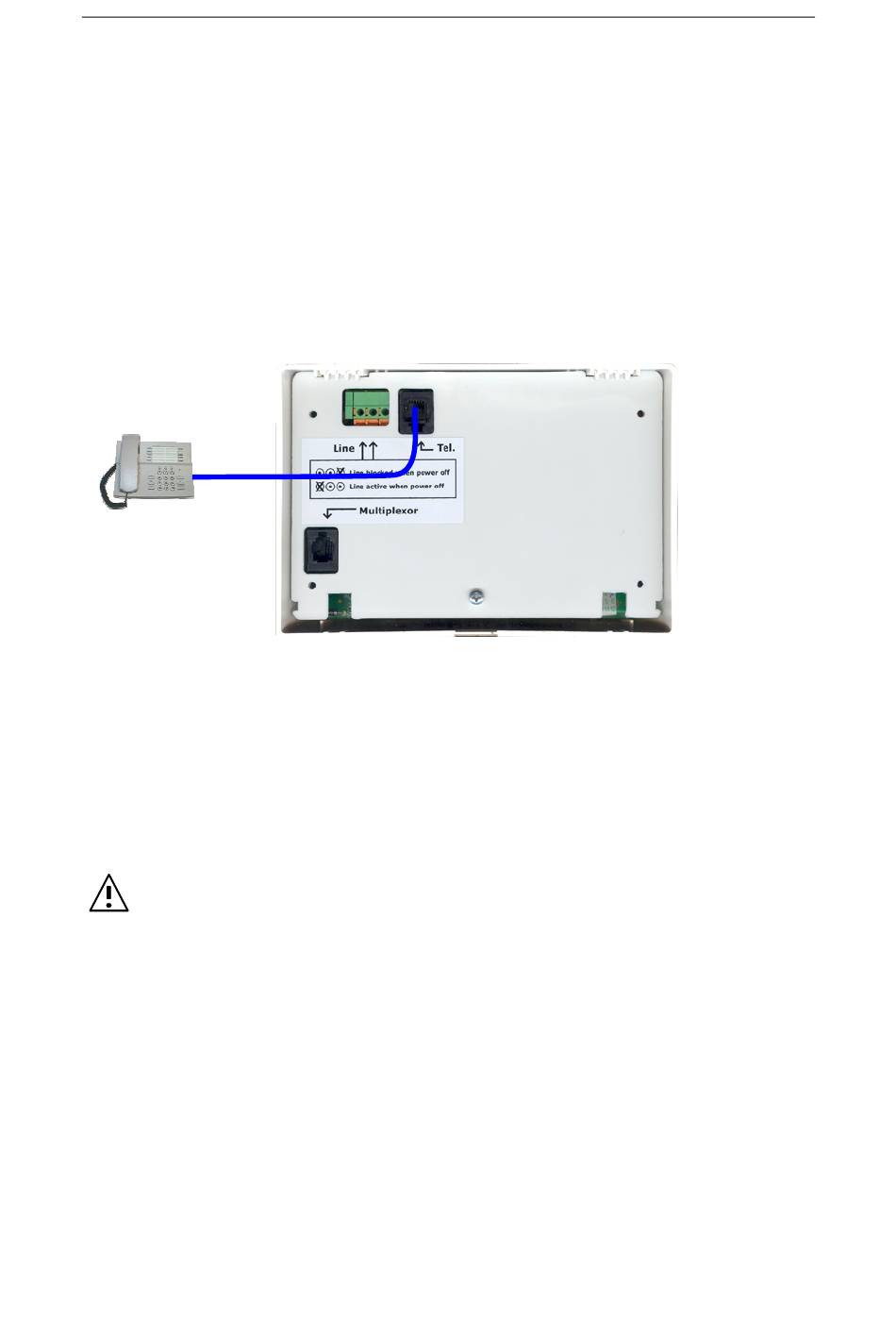

Connexion Cabine - Téléphone
Pin Fonction
1 -
2 -
3 Téléphone
4 Téléphone
5 -
6 -
