INSTALLATION

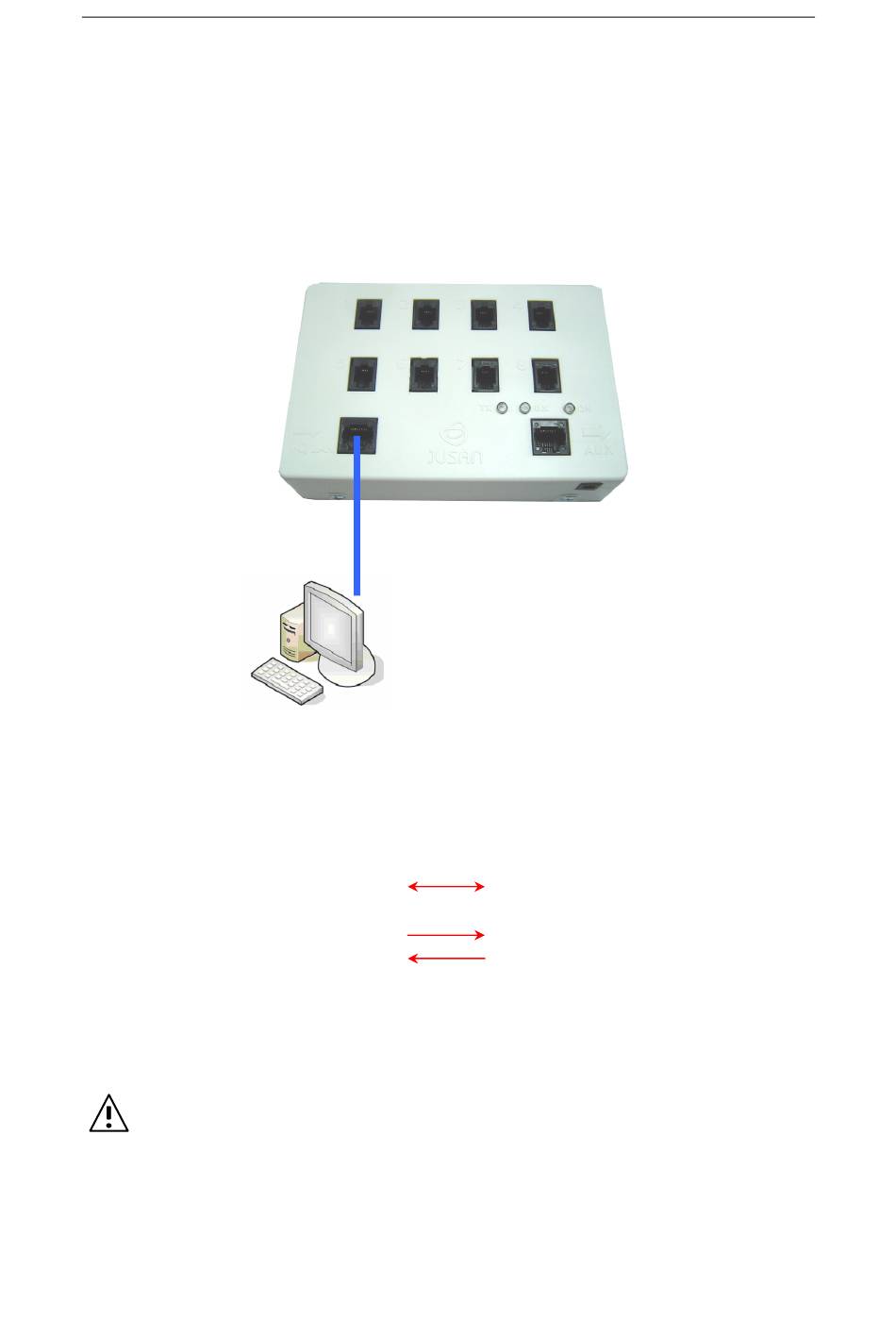

2.2.3 Connexion entre le Multiplexeur et le PC
Connecter au port série du PC l'adaptateur RS232-RJ45 fourni avec le système
et utiliser un câble UTP CAT5 pour relier le PC au multiplexeur, comme suit.
Multiplexeur
RJ45- Connecteur « PC »
Pin
Fonction
1
Masse
2
Alimentation
3
Transmission
4
Réception
5
Réception
6
Transmission
7
Alimentation
8
Masse
Longueur Maximum Recommandée 15 mètres.
PC Serial Port
Connexion Multiplexeur - PC
Signal
GND
+12V
TX
RX
RX
TX
+12V
GND
13
PC
Adaptateur RJ45-SUBD9 femelle
Pin
Fonction
5
Masse
-
-
2
Réception
3
Transmission
-
-
-
-
-
-
-
-
CL10 EVOLUTION
Signal
GND
-
RX
TX
-
-
-
-
