INSTALLATION
2.2.4 Connexion entre les Unités de Cabine et le Multiplexeur
Le multiplexeur dispose de 8 connecteurs de type RJ9 femelle pour la
connexion des unités de cabine. Pour réaliser cette connexion, utiliser des
câbles avec des connecteurs de type RJ9 à chaque bout. La longueur du câble
est à définir par l'installateur selon ses besoins. Il est recommendé l'utilisation
d'un câble UTP à 4 paires x 0,28mm².
Cette connexion permet l'alimentation des cabines ainsi que la transmission de
la voix et des données, entre le multiplexeur et les unités de cabine.
Pin Fonction
1
- Communications Cabines - Multiplexeur/Alimentation GND
2
+ Communications Cabines - Multiplexeur
3
- Communications Multiplexeur - Cabines
4
+ Communications Multiplexeur - Cabines/Alimentation +12V
Il est recommendé d'utiliser un câble téléphonique 4x0.28mm².
Longueur Maximum Recommendée 30 mètres.

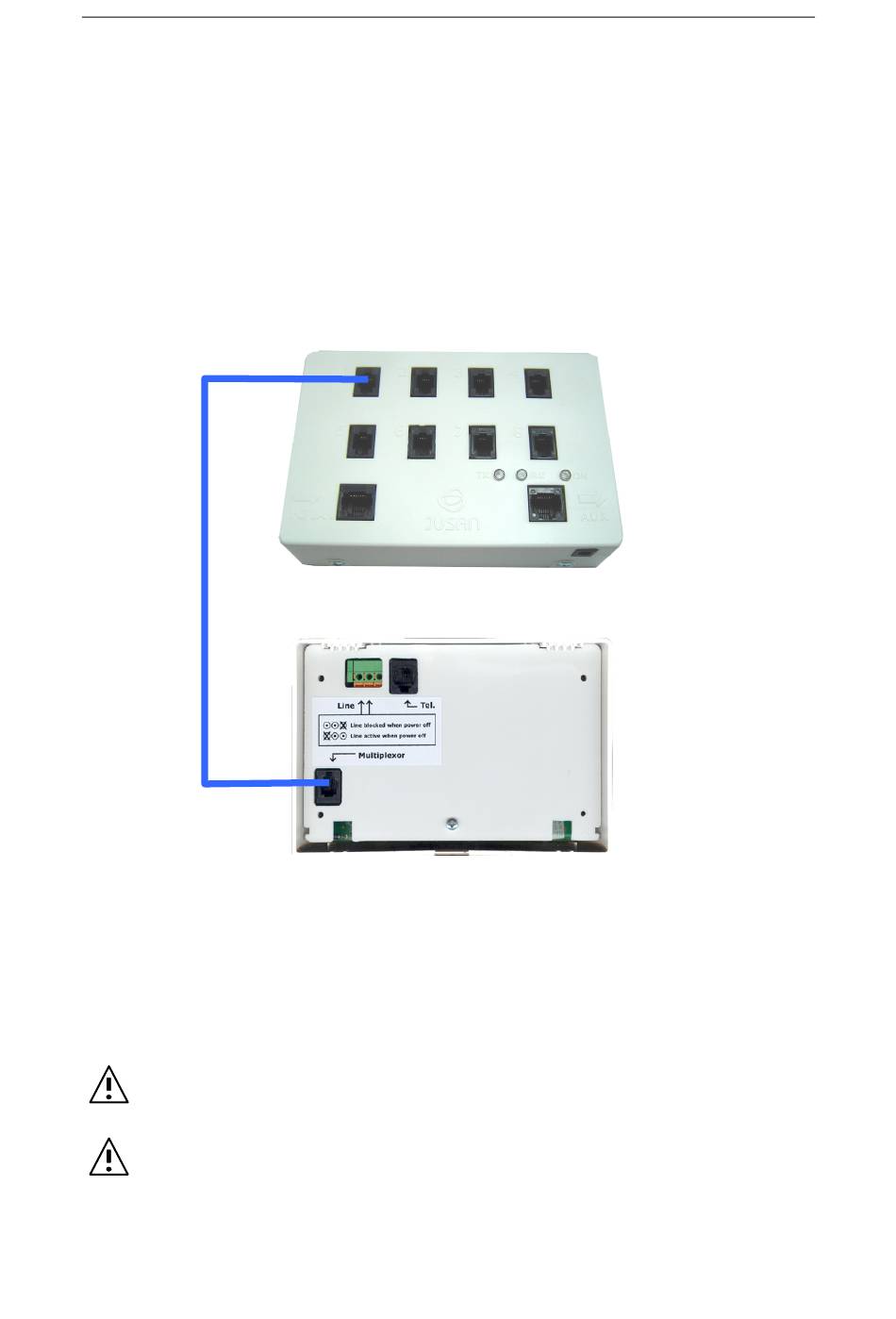

Connexion Multiplexeur - Cabines
14
CL10 EVOLUTION
Signal
-CM / GND
+CM
-MC
+MC / +12V
