INSTALLATION
2.1.2 Unité Multiplexeur
Le multiplexeur fournit l'alimentation nécessaire aux cabines et opère la
conversion des signaux entre le bus de communications spécifique des cabines
et l'accès RS-232 du PC (COM1 ou COM2).
Il dispose des connecteurs suivants :
• Huit connecteurs femelle RJ9 (1 à 8) pour connecter les cabines au
multiplexeur.
• Un connecteur jack pour câble d'alimentation.
• Deux connecteurs femelle RJ45 (« PC » et « AUX ») pour connexion au PC
et multiplexeurs additionelles si nécessaires.

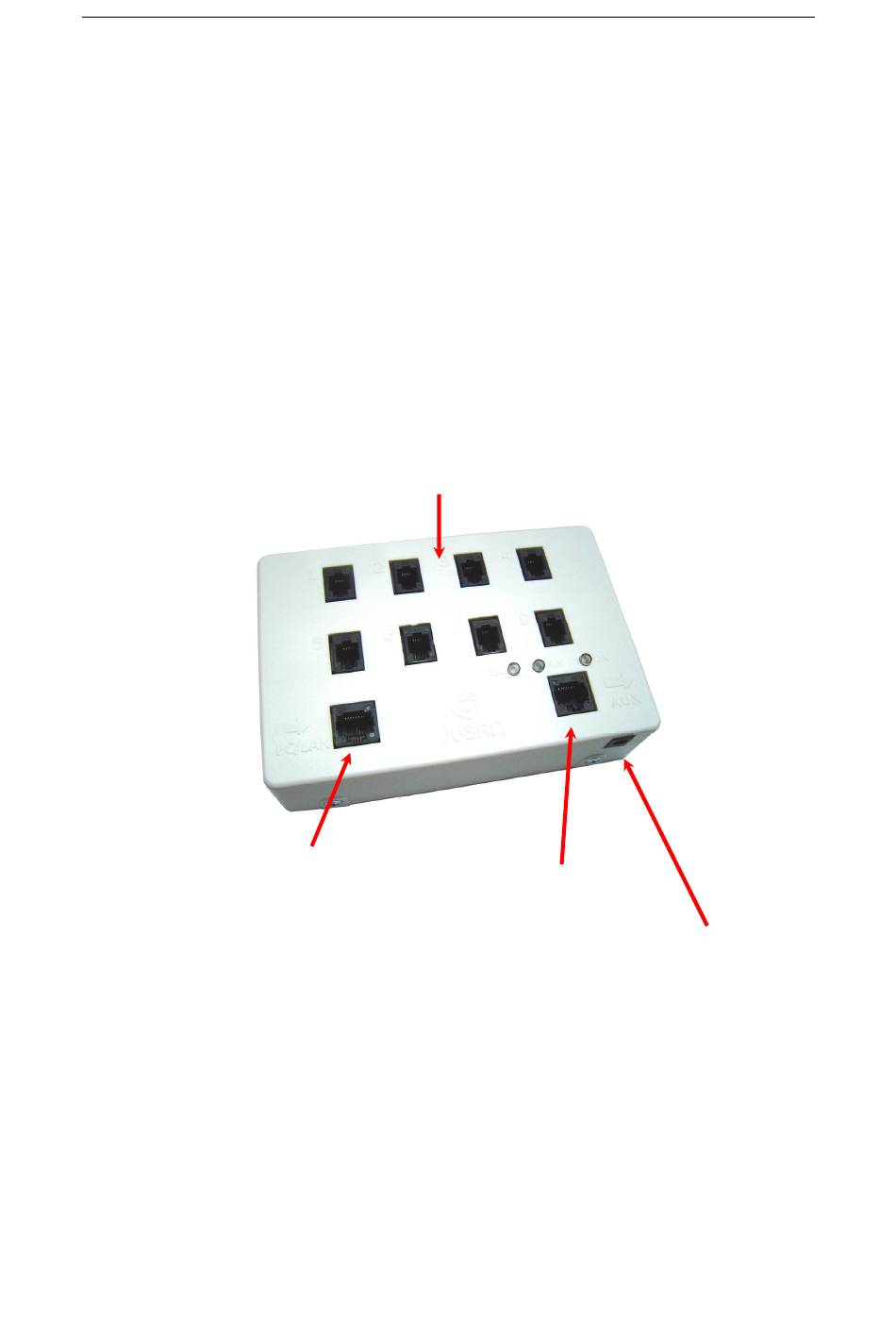

Connecteurs aux Cabines 1 a 8
Connecteur « PC »
Vue Multiplexeur
Connecteur "AUX"
9
CL10 EVOLUTION
AC/DC 12Vdc
