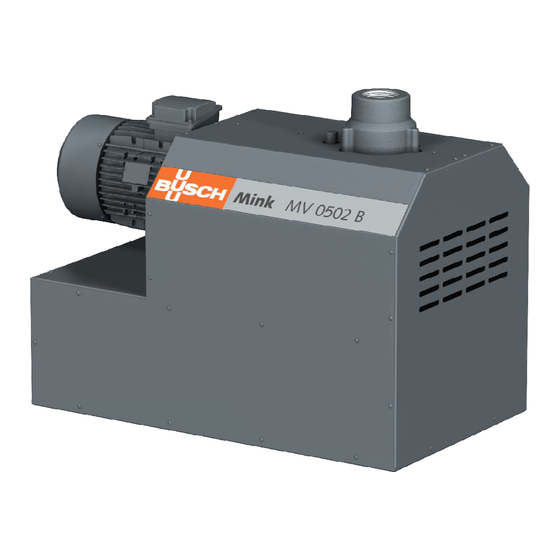

- Page 1 Notice d'instructions Mink Pompes à vide à becs MV 0502 B, MV 0602 B Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Allemagne 0870168098/A0000_fr / Traduction de la notice originale / Sous réserve de modification 06/09/2016...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Fonctions standards ....................5 2.3.1 Soupape de limitation de vide ..............5 2.4 Accessoires en option ................... 5 2.4.1 Filtre d’aspiration ..................5 3 Transport ........................ -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Connexion d’aspiration Bouchon de vidange Connexion d’échappement Entrée d’air de refroidissement Bouchon de remplissage d’huile Sortie d’air de refroidissement (=soupape de purge d’air) Voyant d’huile NOTE Terme technique. Dans cette notice d’instructions, nous employons le terme « machine » pour désigner la «... -
Page 5: Principe De Fonctionnement
Le pompage d’autres substances peut entraîner une augmentation de la charge ther- mique et/ou mécanique de la machine et cette utilisation est admise seulement après une consultation préalable avec la société Busch. La machine est conçue pour être placée dans un environnement non explosif. -
Page 6: Stockage
4 | Stockage Poids de la machine : consulter les données techniques ou la plaquette signalétique Utiliser les deux anneaux de levage ! • Vérifier que la machine n’ait pas subi de dégâts durant le transport. Si la machine est fixée à un châssis : •... -
Page 7: Installation
En cas d'une longueur importante des conduites de raccordement, il est conseillé d’utili- ser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 0870167098_MV0502-0602B_A0000_IM_fr 7 / 24... -
Page 8: Connexion D'aspiration
5 | Installation 5.2.1 Connexion d’aspiration AVIS Introduction de corps étrangers ou de liquides. Risque d’endommager la machine! Si les gaz d’aspiration contiennent de la poussière ou d’autres particules solides étran- gères : • Installer un filtre adapté (de 5 microns ou moins) en amont de la machine. Taille de connexion : –... -
Page 9: Raccordement Électrique
• S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen- tant Busch. • Brancher la mise à la terre. • Brancher le moteur. -
Page 10: Schémas Électriques Pour Moteur Triphasé
5 | Installation 5.4.1 Schémas électriques pour moteur triphasé Connexion en triangle (basse tension) : Connexion en étoile (haute tension) : Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à 9 pôles (basse tension) : sion à 9 pôles (haute tension) : Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à... -
Page 11: Mise En Service
6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Pour utiliser la machine pour le pompage de vapeurs condensables, celle-ci doit être équipée d’un revêtement de protection anti-corrosion (version Aqua) et d’un robinet... -
Page 12: Maintenance
• Remplacer l’huile. L’intervalle de remplacement à 20 000 heures de fonc- tionnement est uniquement valable pour les huiles ap- prouvées par Busch. Les intervalles de remplacement dépendent en grande partie des conditions de fonction- nement. Un fonctionnement dans des conditions ex- trêmes peut réduire l’intervalle de remplacement à... -
Page 13: Inspection Du Niveau D'huile
Maintenance | 7 7.2 Inspection du niveau d’huile • Arrêter la machine. • Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile au moyen du voyant d’huile (OSG). Le niveau d’huile doit rester constant pendant toute la durée de vie de l’huile. Une baisse du niveau indique une fuite au niveau de l’engrenage ;... -
Page 14: Changement D'huile
7 | Maintenance 7.4 Changement d’huile Bac de récupération Chiffon de nettoyage Type et quantité d’huile : consulter les chapitres Données techniques [} 19] et Huile [} 19]. Le niveau d’huile doit rester constant pendant toute la durée de vie de l’huile. Une baisse du niveau indique une fuite au niveau de l’engrenage ;... -
Page 15: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la loi. (Formulaire téléchargeable à partir du site www.buschvacuum.com) -
Page 16: Mise Hors Service
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Pièce de rechange Description N°... -
Page 17: Résolution De Problèmes
(VRE). défectueuse. La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 0870167098_MV0502-0602B_A0000_IM_fr 17 / 24... - Page 18 Données tech- niques [} 19]. Le niveau d’huile est trop • Rajouter de l’huile. bas. Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 18 / 24 0870167098_MV0502-0602B_A0000_IM_fr...
-
Page 19: Données Techniques
Données techniques | 12 12 Données techniques MV 0502 B MV 0602 B Débit nominale (50Hz / 60Hz) m³/h 400 / 470 500 / 600 Pression finale hPa (mbar) abs. voir la plaquette signalétique Puissance nominale du moteur (50Hz / 60Hz) 7,5 / 9,5 11,0 / 12,6 Vitesse nominale du moteur (50Hz / 60Hz) -
Page 20: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 21 Notes...
- Page 22 Notes...
- Page 23 Notes...
