Il contenitore da esterno è predisposto per l'alloggiamento della centrale, del trasformatore toroidale e delle even-
tuali batterie tampone (Optional).
Per il fissaggio del trasformatore toroidale e del supporto scheda
fare riferimento alle specifiche istruzioni.

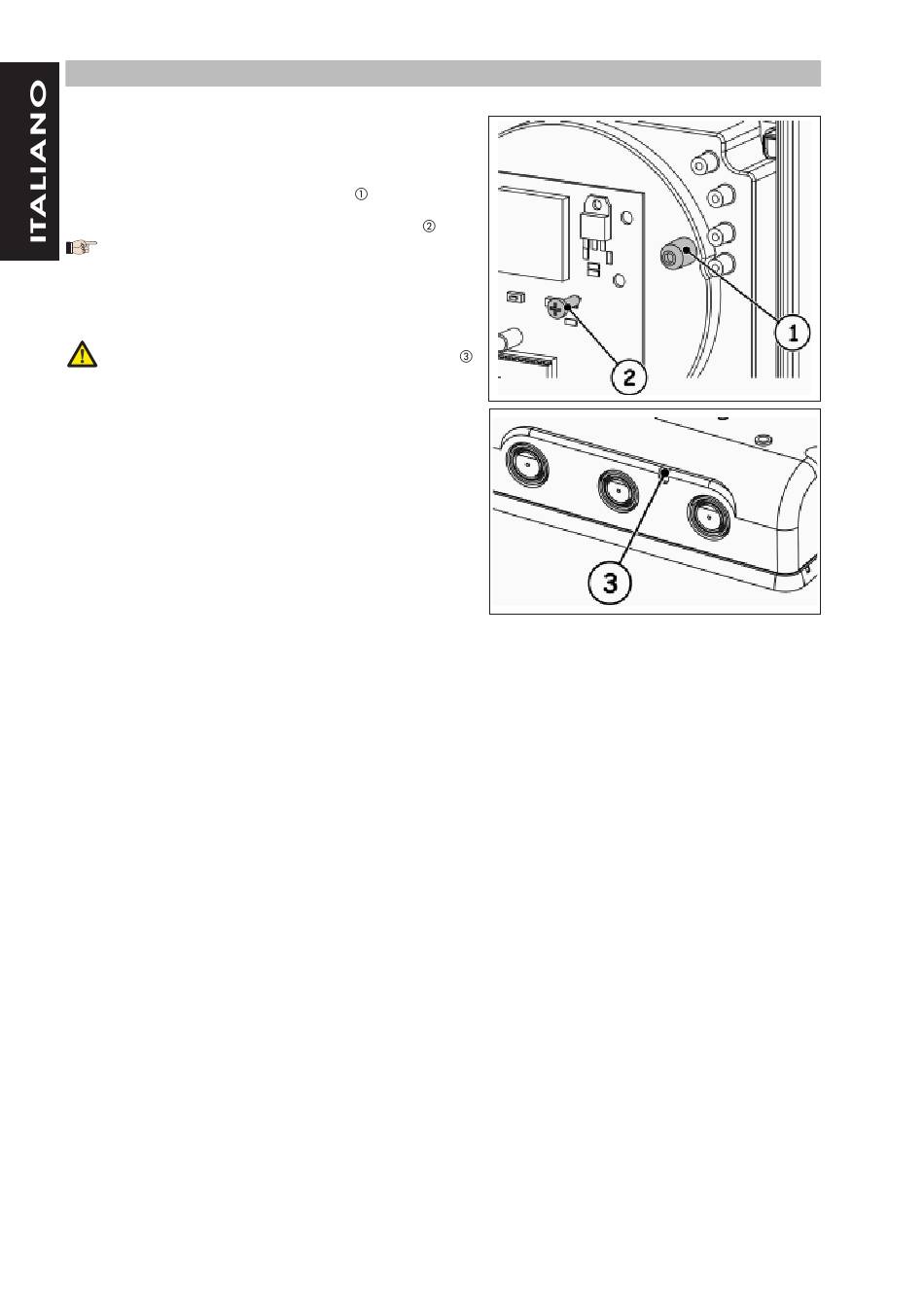

Per il fissaggio della scheda elettronica seguire le seguenti
istruzioni:
1. Posizionare i distanziali in dotazione (Rif. ) sulle colonnette
identificate con le seguenti lettere: D-L-O-P-R-H-E.
Fissare la scheda utilizzando le viti in dotazione (Rif.
2.
Il distanziale posizionato in corrispondenza della lettera O
serve solo da appoggio per la scheda.
3. Eseguire i cablaggi necessari alla vostra installazione.
4. Per il posizionamento ed il cablaggio del kit batterie fare
riferimento alle relative istruzioni.
Qualora si utilizzi il kit batterie è OBBLIGATORIO liberare il foro
prefatturato nella parte inferiore del contenitore (Rif.
come richiesto dalle vigenti norme di sicurezza.
14. FISSAGGIO SCHEDA
).
),
