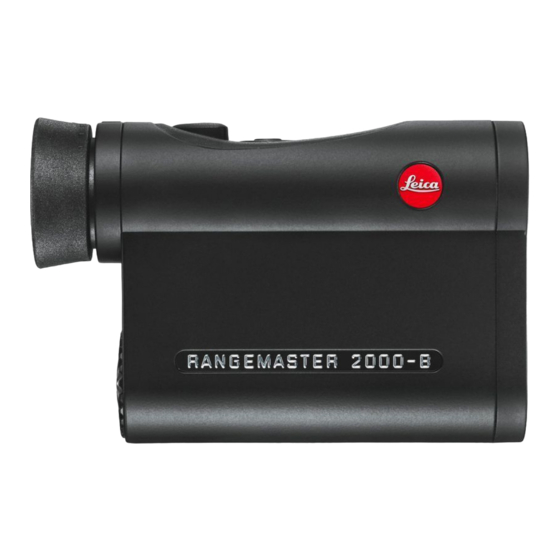

LEICA RANGEMASTER 2000-B
Anleitung | Instructions
Notice d'utilisation | Gebruiksaanwijzing
Istruzioni | Instrucciones | Bruksanvisning
