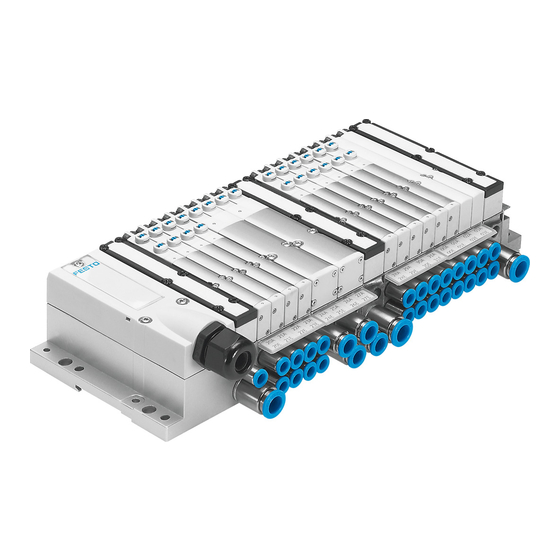

Page 1 Terminaux de distributeurs MPA−F Description Système pneumatique MPAF Terminaux de distributeurs avec système pneumatique MPA−F Type : MPAF−MPM−... et MPAF−FB−... Description 547 528 fr 0804NH [704 001]...
Page 3 ....... . . 547 528 E (Festo AG & Co. KG, D 73726 Esslingen, 2008) Internet : http://www.festo.com E−Mail : service_international@festo.com...
Page 4 Contenu et consignes générales de sécurité Festo P.BE−MPAF−FR fr 0804NH...
Page 5: Table Des Matières
........3−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 6 ....... . . 5−4 Démontage du terminal de distributeurs MPA−F ..... . 5−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 7 ............C−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 8 Contenu et consignes générales de sécurité Festo P.BE−MPAF−FR fr 0804NH...
Page 9: Utilisation Conforme À L'usage Prévu
Le produit est conforme aux exigences des directives CE et possède le marquage CE. Les normes et les valeurs d’essai que respecte le produit sont indiquées au paragraphe Caractéristiques techniques. Les directives CE relatives à ce produit figurent dans la déclara tion de conformité. Festo P.BE−MPAF−FR fr 0804NH...
Page 10: Utilisateurs
Contenu et consignes générales de sécurité Utilisateurs Ce manuel s’adresse exclusivement aux spécialistes des tech niques de commande et d’automatisation. Service après−vente Pour tout problème technique, veuillez vous adresser au service après−vente Festo le plus proche. VIII Festo P.BE−MPAF−FR fr 0804NH...
Page 11: Remarques Concernant L'utilisation Du Présent Manuel
CPX, tableau « Des criptions du terminal CPX ». avec raccord MP Caractéristiques électriques/électroni ques : voir la documentation produit Tab. 0/1 : Variantes de connexion du terminal de distributeurs MPA−F Festo P.BE−MPAF−FR fr 0804NH...
Page 12 Plaque de capteur de pression Embase avec régulateur de pression Distributeurs Embases Plaque d’obturation Partie pneumatique de la plaque de Plaque d’alimentation électrique connexion multipôle ou de l’interface pneumatique Fig. 0/1 : Composants principaux du terminal de distributeurs MPA−F Festo P.BE−MPAF−FR fr 0804NH...
Page 13: Instructions D'utilisation Importantes
En outre, le pictogramme suivant signale les passages de texte où sont décrits des opérations faisant intervenir des composants sensibles aux charges électrostatiques : Composants sensibles aux charges électrostatiques : une manipulation non conforme risque d’entraîner l’endommage ment de ces composants. Festo P.BE−MPAF−FR fr 0804NH...
Page 14: Marquage D'informations Spéciales
Accessoires : données relatives aux accessoires nécessaires ou utiles pour les produits Festo. Environnement : informations sur l’utilisation des produits Festo dans le res pect de l’environnement. Signes d’énumération Les points d’énumération accompagnent une liste d’opé · rations qui peuvent se dérouler dans un ordre quelcon que.
Page 15 Module pneumatique Module composé de l’embase pneumatique, du module électronique, des distributeurs ou plaques d’obturation, éventuellement avec des plaques sandwich. Modules CPX Terme générique regroupant les différents modules qui peuvent s’intégrer sur un terminal CPX. XIII Festo P.BE−MPAF−FR fr 0804NH...
Page 16 MPA−F avec connecteur Sub−D, permettant le raccordement central de toutes les bobines. multipôle Le module électrique juxtaposable est modulaire, c.à.d. que chaque type MPAF...−MPM−...: embase possède sa propre platine. Tab. 0/2 : Concepts et abréviations spécifiques aux produits Festo P.BE−MPAF−FR fr 0804NH...
Page 17: Récapitulatif Des Composants
Récapitulatif des composants Chapitre 1 1−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 18 ......1−7 1.1.3 Eléments de raccordement et de signalisation ....1−27 1−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 19 Les informations sur le module électronique du terminal de distributeurs MPA−F sont inclues dans les documents joints au produit ainsi que dans la description de l’électronique correspondante (voir description de système de votre termi nal CPX, tableau « Descriptions du terminal CPX »). 1−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 20: Le Terminal De Distributeurs Mpa−F
1. Récapitulatif des composants Le terminal de distributeurs MPA−F Festo aide à la réalisation des projets d’automatisation dans le domaine des machines grâce aux terminaux de distribu teurs MPA−F. La structure modulaire de ces terminaux de dis tributeurs permet de les adapter parfaitement à une machine ou une installation.
Page 21: Aperçu Des Variantes
2) Au maximum 128 bobines de distributeurs peuvent être pilotées. 3) Au maximum 64 bobines de distributeurs peuvent être pilotées. Tab. 1/1 : Nombre d’emplacements de distributeurs du MPA−F avec terminal CPX Fig. 1/1 : MPA−F avec terminal CPX 1−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 22 1) Au maximum 24 bobines de distributeurs peuvent être pilotées. Le raccordement électrique des bobines de distributeur est centralisé sur le connecteur multipôle. Tab. 1/2 : Nombre d’emplacements de distributeurs du terminal de distributeurs MPA−F avec connecteur multipôle Fig. 1/2 : Terminal de distributeurs MPA−F avec connecteur multipôle 1−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 23: Description Des Composants
électrique sérielle (bus) Plaque d’extrémité Plaque d’alimentation électrique en Plaque d’alimentation pneumatique en option option Partie pneumatique de l’interface pneumatique Fig. 1/3 : Composants pneumatiques du terminal de distributeurs MPA−F avec terminal CPX, 1er niveau 1−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 24: Plaques D'échappement Avec Raccords
Plaque de régulateur de pression avec Silencieux plat manomètre (en option) Module électronique avec LED Plaques d’échappement avec raccord commun (3/5) Distributeur ou plaques d’obturation Fig. 1/4 : Composants pneumatiques du terminal de distributeurs MPA−F avec terminal CPX, 2e niveau 1−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 25 Partie pneumatique de la plaque de Joint (en option, joint de séparation pour connecteur multipôle la séparation des zones de pression) Fig. 1/5 : Composants pneumatiques du terminal de distributeurs MPA−F avec multipôle électrique, 1er niveau 1−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 26 Plaque de régulateur de pression avec Silencieux plat manomètre (en option) Module électronique avec LED Plaques d’échappement avec raccord commun (3/5) Distributeur ou plaques d’obturation Fig. 1/6 : Composants pneumatiques du terminal de distributeurs MPA−F avec multipôle électrique, 2e niveau 1−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 27 Sub−D comprend les composants électriques suivants : Capot multipôle avec câble Partie électrique de la plaque de connecteur multipôle avec connecteur Sub−D Fig. 1/8 : Composants électriques du terminal de distributeurs MPA−F avec connecteur multipôle Sub−D 1−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 28: Distributeurs
Deux distributeurs 3/2 monostables, côté pilotage 12 ouvert au repos, côté pilotage 14 fermé au repos, rappel par ressort pneumatique Uniquement taille MPA1 : deux distributeurs 3/2 monostables, côté pilotage 12 ouvert au repos, côté pilotage 14 fermé au repos, rappel par ressort mécanique 1−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 29 Distributeur 3/2 monostable, ouvert au repos, alimentation externe en air comprimé via raccord (2), rappel par ressort pneumatique Distributeur 3/2 monostable, fermé au repos, alimentation externe en air comprimé via raccord (4), rappel par ressort pneumatique Tab. 1/3 : Codes d’identification des distributeurs 1−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 30: Plaque De Capteur De Pression
Le montage de la plaque du capteur de pression est décrit dans les instructions de montage VMPAF−FB−PS−..Des informations sur le paramétrage du capteur de pression sont disponibles dans le manuel Electronique MPA−... Festo. Capteur de pression sur interface pneumatique Le capteur de pression en option sur l’interface pneumatique sert à...
Page 31: Plaque D'alimentation Pneumatique
(3) et raccord (5), si l’air d’échappement des canaux (3) et (5) doit être évacué séparément. Utilisez la plaque d’échappement avec les raccords d’échap pement séparés (3) et (5) si : 1−15 Festo P.BE−MPAF−FR fr 0804NH...
Page 32: Plaque D'alimentation Électrique
à savoir pour MPA1 : après le deuxième emplacement de distributeur MPA2 : après le premier emplacement de distributeur. Le canal d’alimentation (1) est séparé avec l’embase. 1−16 Festo P.BE−MPAF−FR fr 0804NH...
Page 33 MPA−F est équipé de zones de pression, et/ou de combien de zones de pression il est équipé, à l’encoche d’identification sur la plaque d’embase (voir Tab. 1/4) et/ou sur le marquage du joint (voir Fig. 1/9). 1−17 Festo P.BE−MPAF−FR fr 0804NH...
Page 34: Caractéristique Du Joint De Séparation
Caractéristique du joint de séparation séparation (type MPA−F−DPU) n’a pas (type MPA−F−DPU−PRS, code ident. S) de marquage qui obture les canaux (1), (3) et (5) : étiquette avant Fig. 1/9 : Joints d’embases, identification des variantes de joints 1−18 Festo P.BE−MPAF−FR fr 0804NH...
Page 35 Embase, type MPAF−AP−... avec module électronique VMPAF...−...EM... 1) Les consignes relatives à l’installation des composants à superposition sont données au chapitre 3. Tab. 1/5 : Composants du module pneumatique du terminal de distributeurs MPA−F 1−19 Festo P.BE−MPAF−FR fr 0804NH...
Page 36: Embases De Manodétendeur
Plaque de manodétendeur pour raccord (4), pression d’alimentation de 10 bars, −−− réversible Manomètre pour plaque de manodétendeur Tab. 1/6 : Identification des embases de manodétendeur dans le code de types Les symboles de commutation du manodétendeur sont présentés à l’annexe B, Tab. B/5. 1−20 Festo P.BE−MPAF−FR fr 0804NH...
Page 37 (4) au canal (5). Opération de mise à l’échappement : Lors de l’opération de mise à l’échappement, l’échappement est effectué sans régulation dans le distributeur avec le ma nodétendeur, du canal (2) au canal (3). 1−21 Festo P.BE−MPAF−FR fr 0804NH...
Page 38 (4) à travers la plaque intermédiaire sur le distributeur, et y est conduit et purgé sur le canal (5). Manodétendeur Plaque intermédiaire Distributeur Embase Fig. 1/10 : Manodétendeur B 1−22 Festo P.BE−MPAF−FR fr 0804NH...
Page 39 Exemples d’application : Lorsqu’une pression de travail différente est nécessaire sur les raccords (2) et (4) à la place de la pression de ser vice du terminal de distributeurs, Lorsque l’utilisation du manodétendeur réversible n’est pas possible. 1−23 Festo P.BE−MPAF−FR fr 0804NH...
Page 40 Dans le distributeur, la pression régulée est commutée sur le canal (2). L’air d’échappement non régulé est commuté dans le distributeur du canal (4) sur le canal (1), puis conduit dans la plaque intermédiaire sur le canal (3). 1−24 Festo P.BE−MPAF−FR fr 0804NH...
Page 41 Opération de mise à l’échappement : Dans le distributeur, l’échappement se fait du canal de travail (4) sur le canal (1) et il est dirigé dans la plaque intermédiaire sur le canal de mise à l’échappement (5) de l’embase. 1−25 Festo P.BE−MPAF−FR fr 0804NH...
Page 42 (4) ne doit pas être identique à la pression de service du terminal de distributeurs, lorsqu’un échappement rapide est nécessaire, lorsque le manodétendeur doit toujours être réglable. Les consignes d’installation de ces plaques de manodéten deur sont données dans les instructions de montage VMPA...−B8−R...C2−C... 1−26 Festo P.BE−MPAF−FR fr 0804NH...
Page 43: Eléments De Raccordement Et De Signalisation
Raccords de travail (2) et (4), sur cha Raccord d’échappement général (3/5), que distributeur « distributeurs » Capuchon d’obturation de la CMA Fig. 1/12 : Eléments de raccordement et de commande pneumatiques du terminal de distributeurs MPA−F 1−27 Festo P.BE−MPAF−FR fr 0804NH...
Page 44 MPA1/MPA2 pivoté jusqu’à 90°) Manomètre (en option) Bouton de réglage plaque de manodétendeur MPA2 avec roue libre et verrouillage par enclenchement Fig. 1/13 : Eléments de commande et de raccordement des embases de manodétendeur 1−28 Festo P.BE−MPAF−FR fr 0804NH...
Page 45 : affichage d’erreur Borne de terre Plaque d’alimentation électrique en option : LED Power (verte) Fig. 1/14 : Eléments de raccordement électrique et de signalisation du terminal de distri buteurs MPA−F avec terminal CPX 1−29 Festo P.BE−MPAF−FR fr 0804NH...
Page 46 LED verte : pression maintenue LED rouge : pression au−dessus de la limite LED rouge : message d’erreur général Fig. 1/15 : Eléments de signalisation de la plaque de capteur de pression 1−30 Festo P.BE−MPAF−FR fr 0804NH...
Page 47: Capteur De Pression Sur L'interface Pneumatique
LED jaune « bar » : La valeur affichée est en bar LED jaune « psi » : La valeur affichée est en psi Fig. 1/16 : Eléments de signalisation du capteur de pression sur l’interface pneumatique 1−31 Festo P.BE−MPAF−FR fr 0804NH...
Page 48 : indication de l’état du signal des bobines de pilotage Borne de terre Connecteur SUB−D Capot multipôle SUB−D Fig. 1/17 : Eléments de raccordement électrique et de signali sation du terminal de distributeurs MPA−F avec connecteur multipôle 1−32 Festo P.BE−MPAF−FR fr 0804NH...
Page 49: Montage
Montage Chapitre 2 2−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 50 ..... . . 2−13 Montage/démontage du capuchon de la CMA ......2−18 2−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 51 E/S sont inclues dans la description des modules E/S (voir description de système de votre termi nal CPX, tableau « Descriptions du terminal CPX »). Les consignes de montage des modules ou des compo sants rajoutés ultérieurement sont jointes aux produits. 2−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 52: Remarques Générales Pour Le Montage Et Le Démontage
Manipulez avec précaution tous les modules et compo sants du terminal de distributeurs MPA−F. Portez une atten tion particulière aux points suivants : Respectez les couples de serrage prescrits. Composants sensibles aux charges électrostatiques. Ne touchez pas les surfaces de contact. 2−4 Festo P.BE−MPAF−FR fr 0804NH...
Page 53: Variantes De Montage
MPA−F Nota Monter le terminal de distributeurs MPA−F de sorte qu’il y ait suffisamment de place pour l’évacuation de la chaleur et de manière à respecter les valeurs limites de tempéra ture (voir Caractéristiques techniques). 2−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 54: Montage/Démontage Sur Rail
CPA−BG−NRH. Ce kit se compose de deux vis M4x10 et 2 taquets de fixation. pour les terminaux de distributeurs MPA−F avec terminal CPX : VMPAF−FB−BG−NRH. Ce kit se compose de 3 taquets de fixa tion, deux vis M4x12 et d’une vis M4x10. 2−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 55 4. Montez les brides de serrage sur rail sur tous les points de fixation nécessaires (voir Tab. 2/2). 5. Suspendez le terminal de distributeurs MPA−F dans le rail symétrique (voir Fig. 2/1, flèche A). 2−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 56 Fig. 2/1 : Montage sur rail du terminal de distributeurs MPA−F 7. Bloquez le terminal de distributeurs MPA−F en serrant la vis de blocage au couple de 1,3 Nm, pour empêcher tout glissement ou basculement. 2−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 57 (position des vis, voir Tab. 2/2). Assurez−vous que la pièce de serrage est disposée horizontalement par rap port au rail. 2. Basculez le terminal de distributeurs MPA−F vers l’avant hors du rail (voir Fig. 2/3). 2−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 58: Montage/Démontage Sur Panneau
Fig. 2/3 : Démontage du terminal de distributeurs MPA−F 2.2.2 Montage/Démontage sur panneau Les plaques d’extrémité, la plaque de connecteur multipôle ou l’interface pneumatique sont pourvues de perçages pour le montage sur panneau (voir Tab. 2/3). 2−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 59 Laissez un dégagement suffisant pour raccorder les câbles et les tuyaux d’alimentation. 2. Percez les trous de montage dans le support. 3. Fixez le terminal de distributeurs MPA−F sur le support, à l’aide des vis M6 de longueur adaptée. 2−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 60 1. Avant d’être desserré du support, le terminal de distribu teurs MPA−F suspendu doit être accroché afin d’empêcher toute chute. 2. Desserrez les vis de fixation (voir Tab. 2/3). Retirez le ter minal MPA−F du support. 2−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 61: Montage/Démontage Du Système D'inscription
Enfoncer l’étrier vers le bas dans l’embase Fig. 2/4 : Montage des étriers du système d’inscription 2. Bloquez les étriers avec le circlip pour éviter qu’ils ne se détachent, selon Fig. 2/5. 2−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 62 Sur les embases équipées d’une plaque sandwich, le porte−étiquette ne peut être monté que derrière cette plaque (voir Fig. 2/6, position 3). Le porte−étiquette sert à loger soit 4 étiquettes (type IBS 9x20), soit une zone d’inscription. 2−14 Festo P.BE−MPAF−FR fr 0804NH...
Page 63 étiquette. Encliquetez le porte−étiquette sur l’étrier du système d’inscription. Position du porte−étiquettes : devant Position du porte−étiquettes : dessus Position du porte−étiquettes : derrière Zone d’inscription Recouvrement transparent Etiquette Fig. 2/6 : Montage des étiquettes/zones d’inscription sur le porte−étiquette 2−15 Festo P.BE−MPAF−FR fr 0804NH...
Page 64 Procédez de la manière suivante : 1. Détachez les portes−étiquettes que vous voulez enlever des étriers. 2. Desserrez et ôtez le circlip des étriers correspondants (voir Fig. 2/7). Etrier Circlip Fig. 2/7 : Démontage du circlip d’étrier 2−16 Festo P.BE−MPAF−FR fr 0804NH...
Page 65 Pivoter l’étrier vers l’avant, jusqu’à butée Déloger l’étrier de son logement avant en tirant Fig. 2/8 : Démontage des porte−étiquettes et des étriers du système d’inscription 4. Enlevez les étriers du logement avant sur l’embase 2−17 Festo P.BE−MPAF−FR fr 0804NH...
Page 66: Montage/Démontage Du Capuchon De La Cma
2. Placez le capuchon d’obturation correspondant sur la CMA de façon à ce que les crochets encliquetables du capuchon puissent s’encliqueter dans les rainures de la CMA. 3. Enfoncez le capuchon d’obturation dans les rainures de la CMA (voir figure) : 2−18 Festo P.BE−MPAF−FR fr 0804NH...
Page 67 CMA ; il est construit de telle façon qu’il ne puisse être ôté qu’en utilisant une certaine force. Si vous voulez démonter le capuchon d’obturation, notez le risque d’endommagement des crochets encliquetables du capuchon. 2−19 Festo P.BE−MPAF−FR fr 0804NH...
Page 68 2. Montage Démontage Procédez de la manière suivante : A l’aide d’un tournevis adéquat, dégagez avec précaution · le capuchon d’obturation de la CMA (voir figure) : Fig. 2/10 : Démontage des capuchons d’obturation des CMA 2−20 Festo P.BE−MPAF−FR fr 0804NH...
Page 69: Installation
Installation Chapitre 3 3−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 70 3.4.1 Terminal de distributeurs MPA−F avec terminal CPX ... . 3−28 3.4.2 Terminal de distributeurs MPA−F avec connecteur multipôle ..3−30 3−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 71 Des consignes détaillées concernant l’adressage des modules pneumatiques, du terminal de distributeurs MPA−F avec ter minal CPX figurent dans la description de l’électronique du module (voir description de système du terminal CPX, tableau « Description du terminal CPX »). 3−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 72: Conditionnement De L'air Comprimé
Utilisez dans la mesure du possible de l’air comprimé non lubrifié. Vous contribuez ainsi à la protection de l’environne ment. Les distributeurs et actionneurs pneumatiques Festo sont conçus de telle sorte qu’ils ne nécessitent aucune lubrifi cation supplémentaire en cas d’utilisation conforme à l’usage prévu tout en ayant une longévité...
Page 73 Utilisez l’huile spéciale OFSW−32 Festo ou les huiles alter natives mentionnées dans le catalogue Festo (selon DIN 51524−HLP32, viscosité de base 32 CST à 40 °C).
Page 74 La coloration ou l’état du silencieux d’échappement est un autre indice d’excédent d’huile. Une nette coloration jaune de la cartouche filtrante ou la présence de gouttes d’huile sur le silencieux indiquent un réglage trop fort des lubrificateurs. 3−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 75: Technique Générale De Raccordement
Optimisez la puissance d’échappement du terminal de distributeurs, en utilisant par exemple des plaques d’ali mentation pneumatique supplémentaires. Séparez éventuellement les canaux d’échappement avec les joints de séparation avec code d’ident. R (canaux (3) et (5) fermés, voir Fig. 1/9). 3−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 76: Pose Des Tuyaux
Veillez à ce que tous les flexibles pneumatiques soient · sans pression. Mettez hors pression tous les actionneurs pilotés par · des distributeurs fermés en position de repos ou mé diane. 1. Repérez les différents tuyaux. 3−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 77 2. Enfoncez la bague de serrage du raccord à visser 1 p. ex. à l’aide d’un tournevis ou de l’outil de démontage de type QSO Festo ou desserrer la vis de serrage 2 du raccord à visser. 3. Retirez le flexible du raccord à visser.
Page 78: Raccordement Du Terminal De Distributeurs Mpa−F
électrique (interface pneumatique, inter face CPI, plaque de connecteur multipôle, interface E/S) sur la plaque d’alimentation pneumatique en option, entre chaque plaque de connexion, maximum Raccord (12/14) : sur la plaque d’extrémité de droite 3−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 79: Pilotage Des Bobines (Alimentation En Air De Pilotage)
4 Vis de fixation du sélecteur (couple de serrage 4 Nm (±20%) Tab. 3/1 : Position de l’identification du sélecteur, en fonction du type de pilotage 3−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 80 MPA−F fonctionne avec diverses zones de pression. Régler l’alimentation externe en air de pilotage en fonc · tion de la pression de service à laquelle ces distribu teurs sont utilisés (voir diagramme de l’annexe A, Fig. A/1 et Fig. A/3). 3−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 81: Terminal De Distributeurs Mpa−F Avec Séparation Des Zones De Pression
(voir figure). Les raccords (1) ou (3/5) sont : pour la zone de pression placée à gauche à l’extérieur, sur l’interface pneumatique ou sur la plaque de connec teur multipôle. 3−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 82 Interface pneumatique ou plaque de connecteur multipôle avec raccord d’alimentation (1) pour la zone de pression 1 Fig. 3/3 : Exemple de terminal de distributeurs MPA−F avec 3 zones de pression 3−14 Festo P.BE−MPAF−FR fr 0804NH...
Page 83: Exploitation Du Terminal De Distributeurs Mpa−F Avec Manodétendeur Réversible
3. Appuyez sur le bouton de réglage dans le niveau de course libre 4. Dans cette position, il est possible de tourner la molette de réglage sans modifier la valeur de réglage. 4. Tournez le bouton de réglage dans l’axe de la plaque de manodétendeur. 3−15 Festo P.BE−MPAF−FR fr 0804NH...
Page 84 Procédez de la manière suivante : par rotation de la vis de réglage (position, voir Fig. 3/5), · réglez la valeur souhaitée (voir « Diagramme de débit des plaques de manodétendeur » dans l’annexe A). 3−16 Festo P.BE−MPAF−FR fr 0804NH...
Page 85: Fonctionnement Sous Vide/Sous Basse Pression
(1) : faites fonctionner ces distributeurs dans une zone de pres · sion séparée. La pression de service pour cette zone de pression doit · être réglée conformément au diagramme de Fig. A/1. 3−17 Festo P.BE−MPAF−FR fr 0804NH...
Page 86 (1) ! 2) Pression pilote selon les diagrammes de l’annexe A, Fig. A/3 3) Pression pilote selon les diagrammes de l’annexe A, Fig. A/1 Tab. 3/2 : Embases de distributeur 3−18 Festo P.BE−MPAF−FR fr 0804NH...
Page 87 (12/14) du terminal de dis tributeurs. Distributeur 3/2 Air comprimé ou Air d’échappement vide via raccord via raccord Code d’ident. X Code d’ident. W Tab. 3/3 : Raccords aux distributeurs avec codes d’ident. X et W 3−19 Festo P.BE−MPAF−FR fr 0804NH...
Page 88: Raccordement Des Conduites Pneumatiques
(82/84). Le raccord doit toujours être équipé d’un silen cieux. Installez les raccords ou les silencieux conformément au tableau ci−dessous. Mettez ensuite les tuyaux en place. 3−20 Festo P.BE−MPAF−FR fr 0804NH...
Page 89 3. Installation 12/14 82/84 Fig. 3/6 : Raccords pneumatiques du terminal de distributeurs MPA−F 3−21 Festo P.BE−MPAF−FR fr 0804NH...
Page 90 Nota Dans le cas de plusieurs systèmes avec air d’échappement centralisé : Installer des clapets anti−retour dans les collecteurs · d’échappement (3/5) ou (82/84), afin d’éviter tout dys fonctionnement par retour de pression. 3−22 Festo P.BE−MPAF−FR fr 0804NH...
Page 91: Raccordement Des Câbles Électriques
Tenez compte également des exigences générales qui s’appliquent aux circuits électriques TBTS selon CIE/DIN EN 60204−1. Utilisez exclusivement des sources de courant qui ga · rantissent une isolation électrique fiable de la tension d’alimentation selon CEI/DIN EN 60204−1. 3−23 Festo P.BE−MPAF−FR fr 0804NH...
Page 92 MPA−S avec terminal CPX) La plaque d’alimentation électrique, type VMPA−FB−SP−...−V−... permet une alimentation supplémentaire des distributeurs en tension sous charge, dans le cas où le terminal de distribu teurs est exploité avec différentes zones de tension. 3−24 Festo P.BE−MPAF−FR fr 0804NH...
Page 93 FE (terre fonctionnelle) Plaque d’alimentation électrique, type VMPA−FB−SP−7/8−V−4POL : Connecteur mâle 7/8", Répartition des contacts 4 pôles Broche A non déterminé Broche B Distributeurs 24 VCC Broche C FE (terre fonctionnelle) Broche D Distributeurs 0 VCC (avancé) 3−25 Festo P.BE−MPAF−FR fr 0804NH...
Page 94 MPA−F avec terminal CPX dans la description du système CPX de votre termi nal CPX. Cela permet ainsi d’éviter les perturbations dues aux influences électromagnétiques et de garantir la compatibi lité électromagnétique conformément aux directives CEM applicables. 3−26 Festo P.BE−MPAF−FR fr 0804NH...
Page 95: Terminal De Distributeurs Mpa−F Avec Terminal Cpx
3. Installation Terminal de distributeurs MPA−F avec Terminal de distributeurs MPA−F avec terminal CPX connecteur multipôle Borne de terre Fig. 3/8 : Mise à la terre du terminal de distributeurs MPA−F 3−27 Festo P.BE−MPAF−FR fr 0804NH...
Page 96: Occupation Des Adresses Des Distributeurs
Le mode d’adressage est le suivant : la bobine 14 occupe l’adresse de poids faible, la bobine 12 occupe l’adresse de poids fort. 3−28 Festo P.BE−MPAF−FR fr 0804NH...
Page 97 Des consignes supplémentaires concernant l’adressage des modules pneumatiques du terminal de distributeurs MPA−F avec terminal CPX figurent dans la description de l’électroni que correspondante (voir description du système de votre terminal CPX, tableau « Description du terminal CPX »). 3−29 Festo P.BE−MPAF−FR fr 0804NH...
Page 98: Terminal De Distributeurs Mpa−F Avec Connecteur Multipôle
Tab. 3/5 : Modules électroniques pour connecteur multipôle Lorsqu’un module électronique occupe deux adresses, leur affectation est la suivante : La bobine 14 occupe l’adresse de poids faible, La bobine 12 occupe l’adresse de poids fort. 3−30 Festo P.BE−MPAF−FR fr 0804NH...
Page 99 MPA 1 MPA 2 Embases 2 (8 emplacements 2 (4 emplacements de distributeurs) de distributeurs) Modules 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 électroniques 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 Tab. 3/6 : Exemple : Modules électroniques pour connecteur multipôle 3−31 Festo P.BE−MPAF−FR fr 0804NH...
Page 100 à commutation du pôle négatif, raccorder 24 V ; le mode mixte n’est pas autorisé ! Tab. 3/7 : Exemple : Occupation des adresses du terminal de distributeurs MPA−F avec connecteur multipôle et 12 emplacements de distributeurs 3−32 Festo P.BE−MPAF−FR fr 0804NH...
Page 101 VMPA2−MPM−EMS−4 occupe deux adresses par emplacement de distributeur. Fig. 3/10 : Exemple : Occupation des adresses du terminal de distributeurs MPA−F avec connecteur multipôle et 12 emplacements de distributeurs, type MPAF...− MPM−... (vue de dessus) 3−33 Festo P.BE−MPAF−FR fr 0804NH...
Page 102 3. Installation 3−34 Festo P.BE−MPAF−FR fr 0804NH...
Page 103: Mise En Service
Mise en service Chapitre 4 4−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 104 ....... 4−16 4.5.2 Etats de fonctionnement de l’installation pneumatique ..4−17 4−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 105 La mise en service du terminal CPX est décrite dans la des supplémentaires cription correspondante du n ud de bus CPX (voir descrip tion du système de votre terminal CPX, tableau « Description du terminal CPX »). 4−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 106: Consignes Générales
Faites fonctionner le terminal de distributeurs avec l’ali · mentation externe en air de pilotage (3 à 8 bars). Dérivez l’alimentation en air de pilotage avant le distributeur de mise sous pression progressive (voir schéma). 4−4 Festo P.BE−MPAF−FR fr 0804NH...
Page 107 Distributeur de mise sous pression progressive (mise sous pression progressive de l’alimentation générale) Fig. 4/1 : Exemple de combinaison vérin−distributeur avec remise sous pression progressive de l’alimentation générale 4−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 108: Commande Manuelle Auxiliaire (Cma)
La simple manipulation de la CMA permet de commuter le distributeur sans signal électrique. Seule l’alimentation en air comprimé est nécessaire. La CMA est conçue pour être utilisée de la façon suivante : 4−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 109 L’affectation des CMA aux différentes bobines est la suivante : CMA des bobines 12 Taille de distributeur MPA2 CMA des bobines 14 Taille de distributeur MPA1 Fig. 4/2 : Position des CMA (vue de dessus) 4−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 110: Tests Des Distributeurs Et De La Combinaison Distributeur−Actionneur
La mise en service du terminal CPX est décrite dans la des cription correspondante du n ud de bus CPX (voir descrip tion du système de votre terminal CPX, tableau « Description du terminal CPX »). 4−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 111 Un distributeur qui est commuté par la présence d’un si gnal électrique ne peut pas être réinitialisé en actionnant la CMA. Le signal électrique est dominant dans ce cas. Réinitialisez le signal électrique avant d’actionner la · CMA. 1. Ouvrez l’alimentation en air comprimé. 4−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 112 Le retour du distributeur dans sa position de repos ne peut pas se faire par un signal électrique lorsque la CMA est actionnée. La CMA est dominante dans ce cas. 4. Coupez l’alimentation en air dès la fin des tests. 4−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 113 Relâcher le poussoir (le ressort de Revient dans la position de repos · rappel ramène la CMA dans sa po (ne concerne pas le distributeur sition initiale). bistable, code ident. J). Tab. 4/4 : Actionnement de la CMA avec poussoir 4−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 114 Revient dans la position de repos · sens inverse des aiguilles d’une (ne concerne pas le distributeur montre jusqu’en butée. bistable, code ident. J). Relâchez ensuite le poussoir. · Tab. 4/5 : Actionnement de la CMA à verrouillage par rotation 4−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 115: Témoins Led Des Distributeurs
Fig. 4/3 : Affectation des LED et des CMA aux bobines Terminal de distributeurs MPA−F avec terminal CPX Les modules électroniques de taille MPA1 ont une LED par emplacement de distributeurs. La LED allumée est rouge ou jaune. 4−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 116 Rupture de fil ou distributeur non monté ou monté incorrectement Rouge MPA−F avec module électronique VMPA...−FB−EM...−D2...: clignote En cours de fonctionnement Condition Monitoring La valeur limite paramétrée est dépassée. Tab. 4/6 : Signification des témoins LED (terminal de distributeurs MPA−F avec terminal CPX) 4−14 Festo P.BE−MPAF−FR fr 0804NH...
Page 117: Terminal De Distributeurs Mpa−F Avec Connecteur Multipôle
à la plage de tolérance admis sible (18 V CC à 30 V) Alimentation pneumatique incorrecte Pilotage bloqué Panne Tab. 4/7 : Signification des témoins LED (terminal de distributeurs MPA−F avec connec teur multipôle) 4−15 Festo P.BE−MPAF−FR fr 0804NH...
Page 118: Recherche Des Pannes
: Après la remise sous tension, contrôler la · pression pilote, (régler le cas échéant en fonc tion de la pression de service, voir chapitre 3) Tab. 4/8 : Défauts de fonctionnement de l’installation pneumatique 4−16 Festo P.BE−MPAF−FR fr 0804NH...
Page 119: Etats De Fonctionnement De L'installation Pneumatique
En cas de présence de signaux de pi sif après un ARRET lotage, l’air de pilotage de 3 à 8 bars D’URGENCE doit être appliqué immédiatement. Tab. 4/9 : Etats de fonctionnement de l’installation pneumatique 4−17 Festo P.BE−MPAF−FR fr 0804NH...
Page 120 4. Mise en service 4−18 Festo P.BE−MPAF−FR fr 0804NH...
Page 121: Entretien Et Transformation
Entretien et transformation Chapitre 5 5−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 122 ... . 5−33 5.4.4 Ajout d’une plaque de capteur de pression ....5−34 5−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 123 électrique se trouvent dans la description de système de votre terminal CPX. Terminal de distributeurs MPA−F avec connecteur multipôle : les consignes concernant le raccordement du système électri que figurent dans les documents joints au produit. 5−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 124: Consignes Générales De Prudence
Effectuer le raccordement sans exercer de contrainte · mécanique. Vérifier l’état des joints (IP 65). · Tenir sèches et propres les surfaces de raccordement · (ceci améliore l’étanchéité et évite les fuites et les faux contacts). 5−4 Festo P.BE−MPAF−FR fr 0804NH...
Page 125: Démontage Du Terminal De Distributeurs Mpa−F
Tab. 5/1 : Desserrage des connexions électriques Desserrage des raccords pneumatiques Le desserrage des raccords pneumatiques est décrit au chapitre 3. Démontage du terminal de distributeurs MPA−F Le démontage du terminal de distributeurs MPA−F est décrit au chapitre 2. 5−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 126: Entretien Du Terminal De Distributeurs Mpa−F
2. Nettoyez le silencieux plat avec de l’essence ou du pétrole. 3. Fixez le silencieux plat en utilisant uniquement les vis d’origine. Serrez−les en alternance jusqu’à un couple maximum de 10 Nm (±20%). 5−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 127: Remplacement Des Silencieux Plats Ou De La Plaque D'échappement
(voir Tab. 5/4). Démontage Procédez de la manière suivante : A l’aide d’un tournevis approprié, desserrez les vis · de fixation et retirez les composants des embases (voir figure). 5−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 128 1. Vérifiez que le joint n’est pas endommagé. 2. Remplacez le cas échéant les joints endommagés. 3. Vérifiez que le joint d’étanchéité soit correctement placé entre l’embase et les composants : Le joint doit être placé dans l’encoche des composants. 5−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 129 Fig. 5/2 : Montage des distributeurs ou des plaques d’obturation (MPA1) Vis de fixation des composants Embase Distributeur ou plaque d’obturation Module électronique Joint Fig. 5/3 : Montage des distributeurs ou des plaques d’obturation (MPA2) 5−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 130: Remplacement Des Modules Électroniques
Avant le montage ou le démontage de modules, se dé · charger électrostatiquement pour protéger les modules des décharges d’électricité statique. Attention Lors du remplacement d’un module électronique, ne mon tez qu’un module électronique de même type. 5−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 131: Avant Le Montage Du Module Électronique
Si votre système pneumatique MPA−F est équipé de · modules électroniques de type VMPA1−FB−EMS−... ou VMPA2−FB−EMS−... l’alimenter exclusivement avec une alimentation système quadripolaire de type CPX−GE−EV−S ou CPX−GE−EV−S−7/8−4POL. Tenir compte de la présentation du Tab. 5/2. 5−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 132 : Module d’interconnexion avec alimentation des distribu teurs (M18 ou 7/8") : Type CPX−GE−EV−V.. Alimentation du système (7/8", 5 pôles) : Type CPX−GE−EV−S−7/8−5POL Plaque d’alimentation électrique MPA : Type VMPA−FB−SP−...−V−... 5−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 133 Modules d’E/S CPX pour intégrer un module électronique d’un autre type. Recommandation : Ne remplacer que des modules électroniques de même type. Les modules électroniques VMPA...−FB−... acceptent le pilo tage de deux bobines pour chaque emplacement de distribu teurs. 5−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 134 Les sorties correspondent aux bobines Tab. 5/3 : Modules électroniques du terminal de distributeurs MPA−F avec terminal CPX Des informations supplémentaires concernant les modules électroniques MPA sont inclues dans la documentation pro duit et dans le manuel Electronique MPA−... 5−14 Festo P.BE−MPAF−FR fr 0804NH...
Page 135 être enlevés (voir paragraphe « Dé montage des distributeurs ou des plaques d’obturation »). 1. Desserrez les vis qui fixent le module électronique sur l’embase. 2. Sortez le module électronique par le haut du corps de l’embase. 5−15 Festo P.BE−MPAF−FR fr 0804NH...
Page 136: Module Électronique
Embase Joint du module élec tronique Vis de fixation du mo dule électronique 2 joints ronds coni ques par distributeur ou plaque d’obtura tion Fig. 5/4 : Démontage et montage du module électronique (exemple MPA1) 5−16 Festo P.BE−MPAF−FR fr 0804NH...
Page 137: Remplacement De L'embase, De La Plaque D'alimentation Ou De La Plaque D'extrémité Mpa−F
MPA−F de sa surface de fixation (voir chapitre 5.2). 2. Déposez le terminal MPA−F sur une surface plane. 3. Desserrez les vis des composants que vous voulez dé monter (voir figure). 5−17 Festo P.BE−MPAF−FR fr 0804NH...
Page 138 4. Enlevez ensuite les vis. Les embases dévissées ne sont plus retenues que par le module électrique juxtaposable. Fig. 5/5 : Position des raccords vissés des embases et de la plaque d’extrémité de droite 5. Détachez les composants correspondants des compo sants voisins. 5−18 Festo P.BE−MPAF−FR fr 0804NH...
Page 139 2. Placez le joint sur les doigts de guidage de l’embase ou de la plaque d’alimentation. Doigt de guidage Logement du doigt de guidage Joint (en option, joint de séparation pour la séparation des zones de pression) Fig. 5/6 : Montage des embases 5−19 Festo P.BE−MPAF−FR fr 0804NH...
Page 140 (voir chapitre 2 Montage, « Montage sur pan neau » ou « Montage sur rail »). 5. Installez ensuite les connecteurs électriques et pneumati ques (voir chapitre 3 « Installation, branchement du ter minal de distributeurs MPA−F »). 5−20 Festo P.BE−MPAF−FR fr 0804NH...
Page 141: Remplacement Des Cartes D'interconnexion
Uniquement pour le modèle MPA2 Pour le pilotage de 2 bobines par embase. Type : VMPAF−MPM−EV−SP Carte d’interconnexion de la plaque d’ali mentation pneumatique Pour les modèles MPA1 et MPA2 Tab. 5/5 : Cartes d’interconnexion de type VMPA−MPM−EV−... 5−21 Festo P.BE−MPAF−FR fr 0804NH...
Page 142 Verrou de sécurité Fig. 5/8 : Déblocage de la carte d’interconnexion sur l’exemple des embases 5−22 Festo P.BE−MPAF−FR fr 0804NH...
Page 143 Fig. 5/10 : Montage de l’embout dans la dernière carte d’interconnexion 3. Montez la plaque d’alimentation pneumatique ou l’em base sur les composants voisins (voir paragraphe 5.3.5). 4. Pour remplacer une embase : Montez le module électronique dans l’embase (voir para graphe 5.3.4). 5−23 Festo P.BE−MPAF−FR fr 0804NH...
Page 144 5. Entretien et transformation 5. Réassemblez tous les composants sur la plaque d’alimen tation pneumatique ou sur l’embase (voir paragraphes 5.3.2 et 5.3.3). 5−24 Festo P.BE−MPAF−FR fr 0804NH...
Page 145: Transformation Du Terminal De Distributeurs Mpa−F
Pour la transformation du terminal de distributeurs, les compo sants suivants sont nécessaires pour chaque zone de pression : Joint de séparation avec séparation des zones de pression (voir chapitre 1, Fig. 1/9) 5−25 Festo P.BE−MPAF−FR fr 0804NH...
Page 146 2. Si cela n’est pas encore fait, montez pour chaque zone de pression une plaque d’alimentation pneumatique corres pondante (voir paragraphe 5.3.5) avec carte d’inter connexion correspondante (voir paragraphe 5.3.6) et une plaque d’échappement ou un silencieux plat (voir para graphe 5.3.2). 5−26 Festo P.BE−MPAF−FR fr 0804NH...
Page 147 (voir chapitre 2 Montage, « Montage sur pan neau » ou « Montage sur rail »). 5. Installez ensuite les connecteurs électriques et pneumati ques (voir chapitre 3 « Installation, branchement du ter minal de distributeurs MPA−F »). 5−27 Festo P.BE−MPAF−FR fr 0804NH...
Page 148 2e zone de pression Interface pneumatique avec raccord (1) pour l’alimentation pneumatique de la 1ère zone de pression Fig. 5/11 : Exemple de terminal de distributeurs MPA−F avec terminal CPX et 3 zones de pression 5−28 Festo P.BE−MPAF−FR fr 0804NH...
Page 149: Ajout D'emplacements De Distributeurs
1) Nombre maximum d’embases pour un équipement exclusivement avec une taille et des distribu teurs ayant le même nombre de bobines Tab. 5/8 : Nombre maximum d’embases Pour 24 bobines pouvant être pilotées, le nombre maximum d’embases (X se calcule comme suit max) 5−29 Festo P.BE−MPAF−FR fr 0804NH...
Page 150: Composants Nécessaires
7/8" (5 pôles) VMPAF−FB−SP−7/8−V−5POL Pour chaque embase ou plaque d’alimentation pneumatique rajoutée, les cartes d’inter connexion et joints correspondants : voir Tab. 5/5 Carte d’interconnexion de l’embase VMPAF−FB−EV−AP Carte d’interconnexion de la plaque d’alimen tation pneumatique VMPAF−FB−EV−SP−P 5−30 Festo P.BE−MPAF−FR fr 0804NH...
Page 151 MPA Fig. 5/12 : Démontage/montage de l’embout de la dernière carte d’interconnexion Montage Procédez de la manière suivante : 1. Montez la nouvelle embase et éventuellement une plaque d’alimentation pneumatique supplémentaire (voir para graphe 5.3.5). 5−31 Festo P.BE−MPAF−FR fr 0804NH...
Page 152 (voir chapitre 3 « Installation, branchement du ter minal de distributeurs MPA−F »). Nota Si une embase est ajoutée entre des embases existantes, l’occupation des adresses de tous les distributeurs situés à droite de l’embase ajoutée est modifiée. 5−32 Festo P.BE−MPAF−FR fr 0804NH...
Page 153: Ajout D'une Plaque D'alimentation Électrique (Seulement Terminal De Distributeurs Mpa−F Avec Terminal Cpx)
7/8" (4 pôles) VMPAF−FB−SP−7/8−V−4POL avec connecteur mâle 7/8" (5 pôles) VMPAF−FB−SP−7/8−V−5POL également un joint ou joint de séparation avec ou sans séparation de canal voir chapitre 1, Fig. 1/9 Tab. 5/10 : Plaques d’alimentation électrique 5−33 Festo P.BE−MPAF−FR fr 0804NH...
Page 154: Ajout D'une Plaque De Capteur De Pression
1. Desserrez les raccords électriques et pneumatiques puis retirez le terminal de distributeurs MPA−F de sa surface de fixation (voir chapitre 5.2). 2. Montez la plaque de capteur de pression en vous référant aux instructions de montage VMPAF−FB−PS−...−... 5−34 Festo P.BE−MPAF−FR fr 0804NH...
Page 155: Annexe Technique
Annexe technique Annexe A A−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 156 ..........A−16 A−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 157: Caractéristiques Techniques
Borne de mise à la terre sur la plaque de connecteur multi pôle ou l’interface pneumatique 1 Nm Vis de sécurité des brides de serrage sur rail 1,3 Nm Raccords instantanés QS voir chapitre 3, Tab. 3/4 Tab. A/1 : Caractéristiques techniques générales A−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 158 350 g Par distributeur env. 56 g env. 100 g Par plaque d’obturation 24 g 44 g Par plaque de manodétendeur env. 69 g env. 180 g Tab. A/2 : Caractéristiques techniques générales (suite) A−4 Festo P.BE−MPAF−FR fr 0804NH...
Page 159 à partir de 300 mm de longueur de la partie pneumatique avec des fixations supplémentaires (équerres murales) après respectivement 250 mm : degré de sévérité 2. 3) Pour les explications sur les degrés de sévérité, voir le tableau suivant. Tab. A/3 : Vibration et choc A−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 160 (1) : 3 ... 10 bars Tous les distributeurs : sur le raccord (12/14) : voir diagramme correspondant Commande manuelle auxiliaire à impulsion ou à poussoir/verrouillage par rotation Tab. A/5 : Fluide et plage de pression A−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 161 Fig. A/2 : Diagramme : Pression de pilotage nécessaire rapportée à la pression de ser vice pour alimentation externe en air de pilotage et utilisation des embases de distributeurs avec les codes d’ident. DS, HS, KS et NS. A−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 162 Fig. A/3 : Diagramme : Pression de pilotage nécessaire rapportée à la pression de ser vice pour alimentation externe en air de pilotage et utilisation des embases de distributeurs avec les codes d’ident. B, E, G, J, M, W et X. A−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 163 2) Sens d’écoulement 1 } 4 ou 4 } 3/5 pas pour les distributeurs avec code ident. I, W et X. 3) Les valeurs de la position médiane sont indiquées entre parenthèses Tab. A/6 : Débits nominaux et temps de commutation MPA1 A−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 164 2) Sens d’écoulement 1 } 4 ou 4 } 3/5 pas pour les distributeurs avec code ident. I, W et X. 3) Les valeurs de la position médiane sont indiquées entre parenthèses Tab. A/7 : Débits nominaux et temps de réponse MPA2 A−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 165: Diagrammes Des Débits Des Plaques De Manodéten Deurs
MPA2 (code ident. : PF et PA) Manodétendeur B Pression de sortie Débit Fig. A/5 : Diagramme : Débit en fonction de la pression de sortie pour le manodétendeur B, modèle MPA2 (code ident. : PH et PC) A−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 166 MPA2 (code ident. : PG et PB) Manodétendeur B réversible Pression de sortie Débit Fig. A/7 : Diagramme : Débit en fonction de la pression de sortie pour le manodétendeur B réversible, modèle MPA2 (code ident. : PN et PL) A−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 167 1) Le terminal de distributeurs MPA−F est prévu pour une utilisation dans le domaine industriel 2) La longueur maximale des fils de signaux sur le terminal de distributeurs MPA−F avec connecteur multipôle est de 10 m. Tab. A/8 : Caractéristiques techniques du système électrique, généralités A−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 168 Tab. A/9 : Caractéristiques techniques du système électrique, terminal de distributeurs MPA−F à connexion multipôle Les caractéristiques techniques du système électrique du terminal de distributeurs MPA−F avec connexion multipôle figurent dans les documents joints au produit. A−14 Festo P.BE−MPAF−FR fr 0804NH...
Page 169 Les caractéristiques techniques du module électronique du terminal de distributeurs MPA−F avec terminal CPX figurent dans la description de l’électronique du module (voir descrip tion de système du terminal CPX, tableau « Description du terminal CPX »). A−15 Festo P.BE−MPAF−FR fr 0804NH...
Page 170: Accessoires Festo
A. Annexe technique Accessoires Festo www.festo.com/catalogue A-16 Festo P.BE-MPAF-FR fr 0804NH...
Page 171: Récapitulatif Complémentaire Des Composants
Récapitulatif complémentaire des composants Annexe B B−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 172 Aperçu des composants d’emplacement de distributeurs ....B−3 Séparation du terminal de distributeurs MPA−F du terminal CPX ..B−11 B−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 173: Aperçu Des Composants D'emplacement De Distributeurs
(type MPA1−MP−...) : Le nombre de sorties occupées par ce distribu teur dépend du module électronique (voir Ta bleau 3/3). Code ident. : J 82/84 Fonction : Un distributeur 5/2 bistable 12/14 Tab. B/1 : Distributeurs 5/2 B−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 174 Code ident. : G 82/84 Fonction : Distributeur 5/3 Fermé en position médiane 12/14 5 Code ident. : E 82/84 Fonction : Distributeur 5/3 À l’échappement en position médiane 12/14 Tab. B/2 : Distributeurs 5/3 B−4 Festo P.BE−MPAF−FR fr 0804NH...
Page 175 Code ident. : K 82/84 Fonction : Deux distributeurs 3/2 monostables Fermé au repos Rappel par ressort pneumatique 12/14 Code ident. : KS 82/84 Fonction : Deux distributeurs 3/2 monostables Fermé au repos Rappel par ressort mécanique 12/14 B−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 176 Nombre de sorties occupées sur le terminal 12/14 de distributeurs MPA−F à connecteur multipôle (type MPA1−MP−...) : Le nombre de sorties occupées par ce distributeur dépend du module électronique (voir Tableau 3/3). Tab. B/3 : Distributeurs 3/2 B−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 177 Code ident. : D 82/84 Fonction : Deux distributeurs 2/2 monostables, fermés au repos Rappel par ressort pneumatique 12/14 Code ident. : DS 82/84 Fonction : Deux distributeurs 2/2 monostables, fermés au repos Rappel par ressort mécanique 12/14 B−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 178 Si ce distributeur 2/2 (code ident. I) est également utilisé avec d’autres distributeurs sur le ter minal de distributeurs MPA−F, il convient de l’utiliser dans une zone de pression séparée avec un canal d’échappement séparé (5). Tab. B/4 : Distributeurs 2/2 B−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 179 14 5 3 12 Plaque de manodétendeur pour raccord (4) (régulateur A) Code ident. : PG ou PB Fonction : Régule la pression de service dans le canal (4) après le distributeur 14 5 3 12 B−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 180 Une combinaison avec les distributeurs à deux voies 2/2 (code ident. D et I) et 3/2 (code ident. H, K et N) n’est pas autorisée. Tab. B/5 : Plaques avec détendeurs pour la régulation des sorties (1), (2) et (4) B−10 Festo P.BE−MPAF−FR fr 0804NH...
Page 181 (voir chapitre 5, « Démontage du terminal de dis tributeurs MPA−F »). 2. Desserrez les vis de fixation entre l’interface pneumatique et l’embase MPA−F (voir Fig. B/2). 3. Enlevez ensuite les vis de fixation. B−11 Festo P.BE−MPAF−FR fr 0804NH...
Page 182 B. Récapitulatif complémentaire des composants Fig. B/2 : Démontage du terminal de distributeurs MPA−F de l’interface pneumatique Des informations relatives au remplacement de l’interface pneumatique se trouvent dans le manuel du système CPX. B−12 Festo P.BE−MPAF−FR fr 0804NH...
Page 183 Embases pneumatiques Interface pneumatique Fig. B/3 : Montage du terminal de distributeurs MPA−F sur l’interface pneumatique 3. Rassemblez l’interface pneumatique avec les embases pneumatiques. Vérifiez que le joint est correctement placé par rapport aux composants. B−13 Festo P.BE−MPAF−FR fr 0804NH...
Page 184 MPA−F avec terminal CPX. Pour de plus amples informations sur : le système électrique, se reporter au manuel du sys tème CPX le système pneumatique, se reporter au chapitre 3 du présent manuel B−14 Festo P.BE−MPAF−FR fr 0804NH...
Page 185 Index Annexe C C−1 Festo P.BE−MPAF−FR fr 0804NH...
Page 186 ............C−1 C−2 Festo P.BE−MPAF−FR fr 0804NH...
Page 187 ........A−4 C−3 Festo P.BE−MPAF−FR fr 0804NH...
Page 188 ..3−17 , 4−17 Fonctionnement sous vide ....3−17 , 4−17 C−4 Festo P.BE−MPAF−FR fr 0804NH...
Page 189 ....... 2−11 Montage/Démontage ......2−10 C−5 Festo P.BE−MPAF−FR fr 0804NH...
Page 190 ....5−17 Plaque de capteur de pression ....1−30 C−6 Festo P.BE−MPAF−FR fr 0804NH...
Page 191 ......2−8 Remarques concernant ce manuel ....C−7 Festo P.BE−MPAF−FR fr 0804NH...
Page 192 Monter/démonter sur le terminal CPX ... . B−11 Occupation des adresses des sorties ... . . 3−28 C−8 Festo P.BE−MPAF−FR fr 0804NH...
Page 193 ........1−18 C−9 Festo P.BE−MPAF−FR fr 0804NH...
Page 194 C. Index C−10 Festo P.BE−MPAF−FR fr 0804NH...

Festo MPA-F Série Manuel D'utilisation

Table des Matières

Table des Matières

Table des Matières

Table des Matières

Table des Matières

Liens rapides

Chapitres

Manuels Connexes pour Festo MPA-F Série

Sommaire des Matières pour Festo MPA-F Série

Table des Matières
