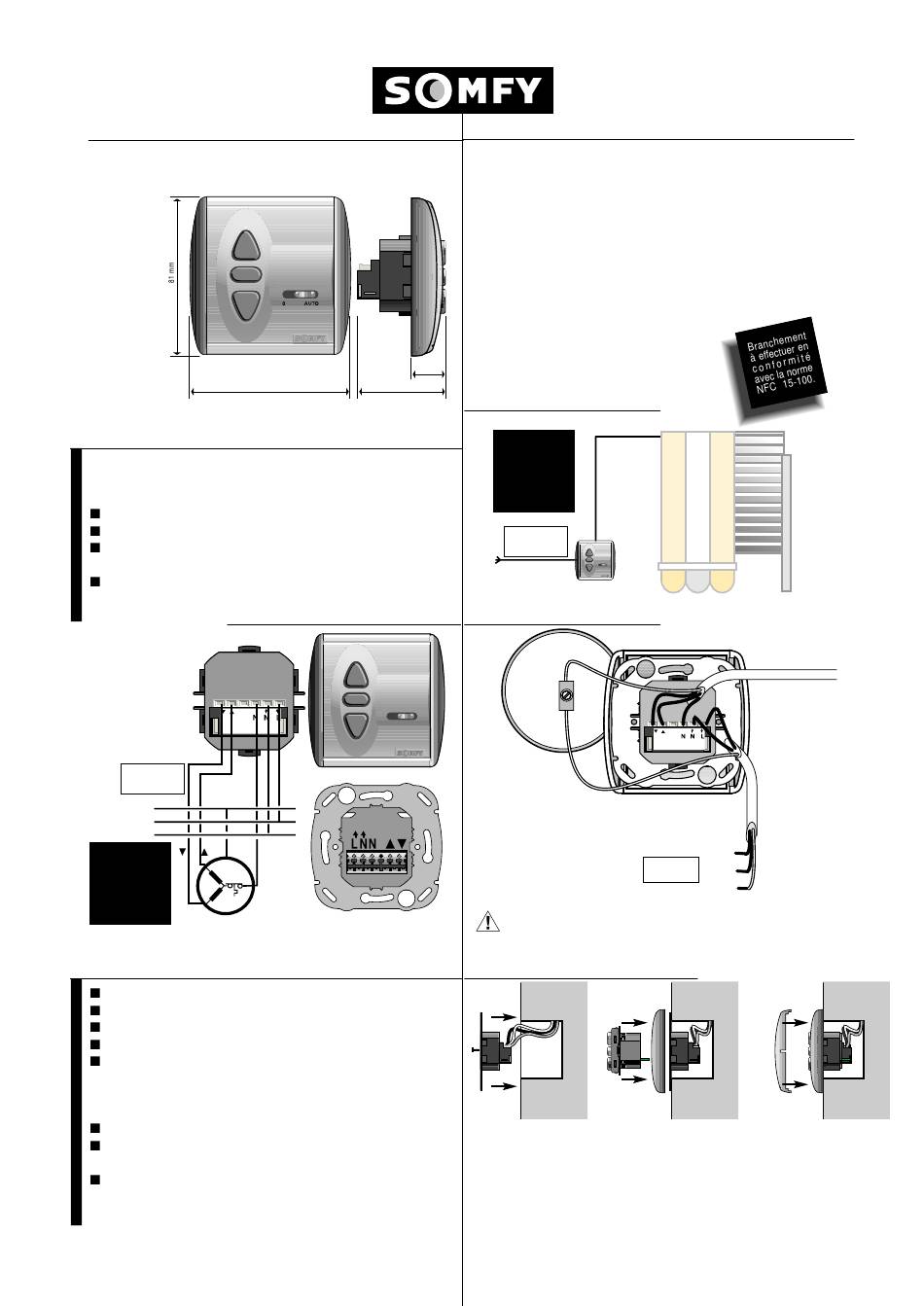

AIDE A LA POSE réf 9002120
CENTRALIS UNO RTS
Commande individuelle filaire
avec récepteur radio RTS intégré.
I N S TA L L AT I O N
Câblage du Centralis Uno RTS.
Respecter les normes électriques en vigueur, ainsi que les points
suivants :
couper l'alimentation secteur avant l'intervention,
utiliser des câbles souples,
après installation, aucune traction ne doit s'effectuer sur les
borniers,
brancher les fils de terre.
FACE ARRIERE
SECTEUR
230V - 50 Hz
Terre
Phase
Neutre
COMMANDE
GENERALE :
1 OU PLUSIEURS
EMETTEURS
DE LA
GAMME RTS
MONTAGE DU CENTRALIS UNO RTS
câbler les fils moteur et d'alimentation à la base,
fixer la base sur le mur,
mettre la plaque de propreté sur la base,
clipper l'automatisme dans la base,
clipper le plastron sur l'automatisme.
Conseils d'installation :
La distance minimum entre 2 Centralis Uno RTS est de 20 cm.
La distance minimum entre le Centralis Uno RTS et son émet-
teur est de 30 cm.
L'utilisation d'autres appareils utilisant la même fréquence
(ex : casque radio) peut dégrader les performances du Centralis
Uno RTS.
18 mm
81 mm
50 mm
S C H E M A E L E C T R I Q U E
off
on
CENTRALIS UNO RTS
FACE INTERIEURE
®
Présentation générale :
Le CENTRALIS UNO RTS est une commande filaire intégrant un
récepteur radio RTS.
Idéal pour la modernisation de vos volets roulants, il se met
en lieu et place de l'inverseur pour commander chaque volet
roulant individuellement.
Associé à un automatisme RTS (ex : Telis 1, Telis4, Chronis
RTS), Centralis Uno RTS permet également de réaliser une com-
mande de zone et/ou générale radio de l'installation.
- Le sélecteur O/Auto vous permet d'inhiber les ordres
de la commande générale.
- Centralis Uno RTS offre également
la possibilité de régler
2 positions intermédiaires.
S C H E M A D E P R I N C I P E
4 x 0,75 mm
COMMANDE
GENERALE :
1 OU PLUSIEURS
EMETTEURS
DE LA
GAMME RTS
SECTEUR
230V - 50 Hz
3 x 1,5 mm
2
off
on
CENTRALIS UNO RTS
S C H E M A D E C A B L A G E
CENTRALIS UNO RTS
jaune
vert
marron
Pour une alimentation secteur par le haut, ajouter un fil
bleu pour le neutre.
F I X AT I O N D U C E N T R A L I S U N O R T S
2x
2
4 fils x 0,75 mm
(câble moteur)
rouge
bleu
noir
FACE ARRIERE
3 fils x 1,5 mm
2
Phase
SECTEUR
Neutre
230V - 50 Hz
Terre
2
