SOMFY Centralis DC IB Mode D'emploi

AIDE A LA POSE réf 5007118
Centralis DC IB - Centralis IB
et commande générale pour ligne bus Inteo
Centralis IB
I N S TA L L AT I O N
Cet automatisme ne fonctionne qu'en 24V.
Ne pas utiliser d'autres tensions d'alimentation.
Montage encastré
Casser la partie arrière de la rehausse.
1
2 Visser la réhausse et l'enjoliveur.
Câbler les fils.
3
4 Clipper le plastron sur l'ensemble.
Montage en saillie
Casser les parties prédécoupées suivant la configuration de
1
l'installation.
Placer la réhausse contre le mur en ayant, au préalable,
2
passé les câbles .
Visser l'enjoliveur sur la réhausse.
3
Câbler les fils puis clipper le plastron sur l'ensemble.
4
Commande individuelle

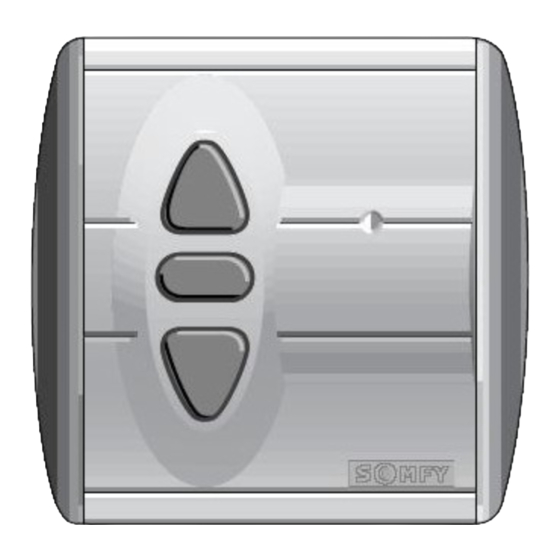

Centralis DC IB
®
Présentation générale :
Le Centralis DC IB est une commande 24V individuelle ou grou-
pée pour ligne Bus INTEO.
Cette commande permet de piloter plusieurs moteurs suivant
leur intensité (pouvoir de coupure 2A).
Possibilité de relier les Centralis DC IB par ligne Bus INTEO pour
réaliser une commande générale.
Le Centralis IB est une commande générale.
Relié aux Centralis DC IB par la ligne Bus INTEO, il permet de
piloter l'ensemble de l'installation.
1 Rehausse
Plastron Enjoliveur
3
3
1 ère configuration
1
2 ème configuration
3 ème configuration
Enjoliveur
2 Rehausse
Boîtier
d'encastrement
4
Plastron
4
2
Rehausse Enjoliveur
20 mm
10 mm
Goulotte
Rehausse
