Mise en service

5.1 Boîtier de raccordement
1 2
250612 - 7600442-02
5.1.1.
1
2
3
3 4
T002247-D
4

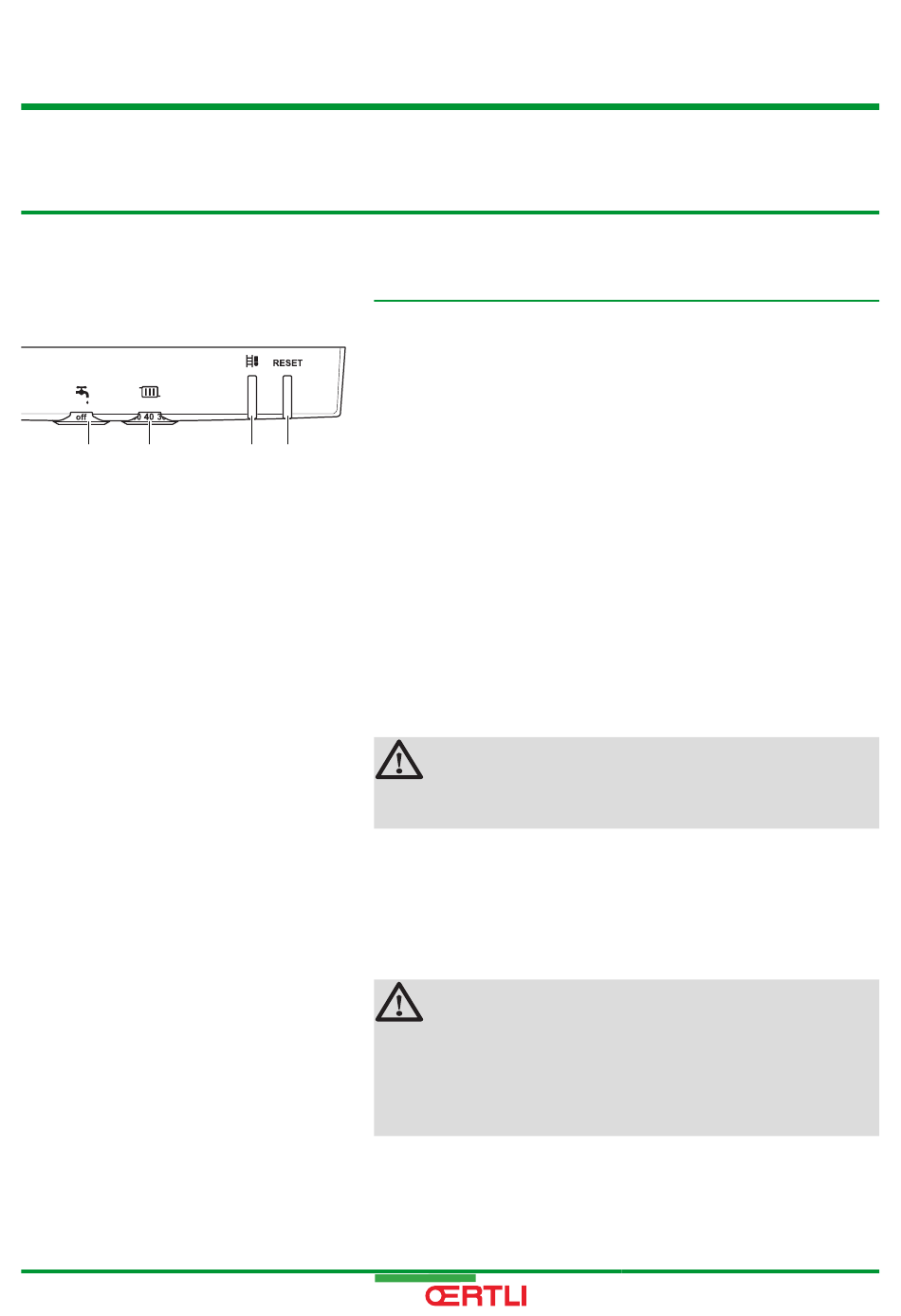

Le tableau de commande du boîtier de raccordement comporte 2
boutons-poussoirs dotés d'un indicateur d'état. L'indicateur d'état
fournit des informations sur le fonctionnement de la chaudière. La
touche RESET émet une lumière verte lorsque la chaudière est
raccordée au secteur. L'indicateur d'état de la touche ' peut émettre
plusieurs couleurs et clignoter selon plusieurs fréquences. La
signification de ces indications est expliquée sur la Fiche d'instruction
de l'utilisateur fournie avec la chaudière. ¼ Voir aussi: "Fiche
d'instruction de l'utilisateur", page 91
Le tableau de commande du boîtier de raccordement comporte
également 2 boutons rotatifs. Le bouton rotatif + permet de régler
la température de l'eau chaude sanitaire. Le bouton rotatif  permet
de régler la température maximale de départ de l'eau de chauffage.
Régler le bouton sur off pour désactiver la fonction chauffage central/
eau chaude sanitaire.

Tableau de commande

Bouton rotatif de réglage de température de l'eau chaude
sanitaire
Bouton rotatif de réglage de température de l'eau de
chauffage
Touche ramoneur ' et Indicateur d'état
Touche RESET et indicateur d'activation ou de
désactivation
ATTENTION
La fiche d'instruction d'utilisation doit être glissée sous le
boîtier de raccordement après installation ou utilisation.
ATTENTION
La température de l'eau chaude sanitaire est limitée par
les valeurs maximales définies dans les paramètres 1 et
2..
¼ Voir le chapitre : "Description des paramètres",
page 47
