5.
MISE EN SERVICE
Caissons CATB - CATB MP
Mettre l'interrupteur INTER PROX ou le boitier de commande et protection moteur DEMA sur « ON ». Le
système démarre automatiquement.
Caissons CATB - CATB MP avec option Pack PR

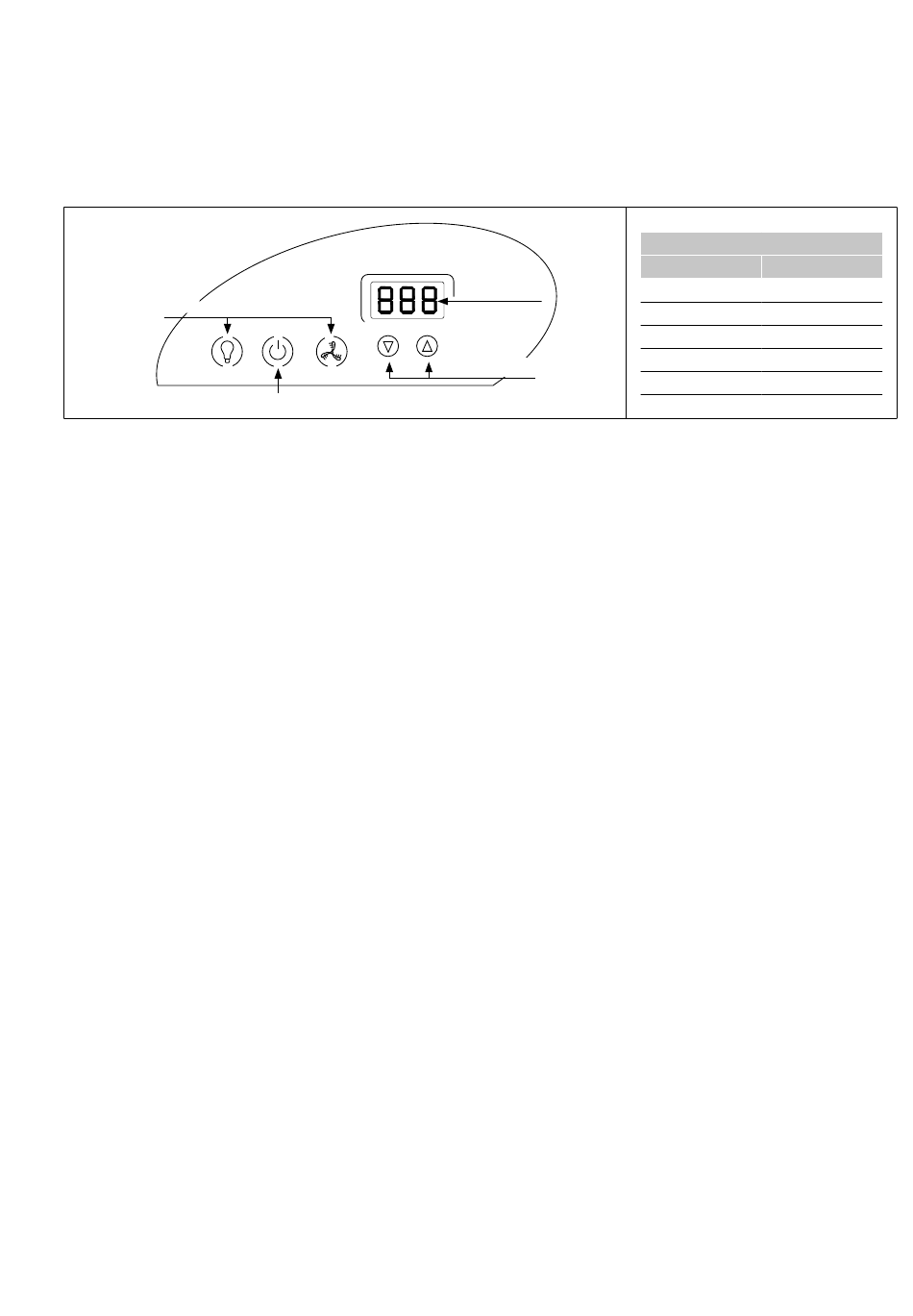

Légende des touches et signalétique du boîtier de régulation :
Sans objet
• Mise sous tension => mettre l'interrupteur sur « ON »
• Le système démarre automatiquement s'il était en fonctionnement lors de la précédente coupure.
S'il ne démarre pas, appuyer sur la touche Marche/Arrêt ventilation (cela signifie qu'il était arrêté lors
de la précédente coupure de l'alimentation).
• L'afficheur indique « REG » pendant 4s (= pendant le démarrage moteur, informe du fonctionnement
correct de la régulation). Puis il indique la valeur de la sortie appliquée au moteur, qui varie automa-
tiquement entre 30 et 100%.
• Obstruer suffisamment le réseau aéraulique (ex : par le rejet) pour que le point de fonctionnement
du ventilateur se situe à gauche de sa courbe d'utilisation (ceci pour que le réglage de la pression
soit possible).
Régler la pression souhaitée de la façon suivante :
• Appuyer sur la touche « + » pendant 3s => « C » clignote
• Modifier la valeur souhaitée par les touches « + » ou « - » : selon les valeurs de réglage définies dans
le tableau de correspondance.
• Attendre 8s la sortie automatique du mode « réglage de consigne ».
• Attention : Si la valeur indiquée par l'afficheur = 100, la pression souhaitée ne peut être atteinte ; la
consigne doit donc être diminuée jusqu'à ce que l'afficheur indique une valeur < 100.
Remarque : Pour affiner le réglage, utiliser la seconde prise de pression située sur le ventilateur :
retirer le bouchon, effectuer la mesure de pression à l'aide d'un manomètre ; ajuster la consigne
puis remettre le bouchon en place ; effectuer si besoin une vérification de la pression statique dis-
ponible dans le réseau à la bouche la plus éloignée.
Exemple où la consigne souhaitée est de 150Pa, ce qui correspond à un réglage = « C22 » :
• Lorsque la pression mesurée dépasse 150Pa la tension chute (=> ralentissement du ventilateur), et
inversement.
La valeur de 150Pa est maintenue constante automatiquement, quelles que soient les perturbations du
réseau (dans les limites des possibilités du ventilateur).
Une fois le réglage effectué, retirer l'obturateur ayant permis le réglage et vérifier que l'intensité absorbée
par le ventilateur est inférieure ou égale à celle indiquée sur son étiquette signalétique.
Marche / Arrêt
Afficheur
%
Touches "-" et "+"
14/16
Tableau de correspondance
Consigne (C)
Pression (Pa)
15
100
22
150
29
200
35
250
42
300
519052_CATB-CATB-MP_160309
