Section 4
Application IED
64
L1 L2
CT 800/1
Star connectés
Objet
protégé
IEC06000644 V1 FR

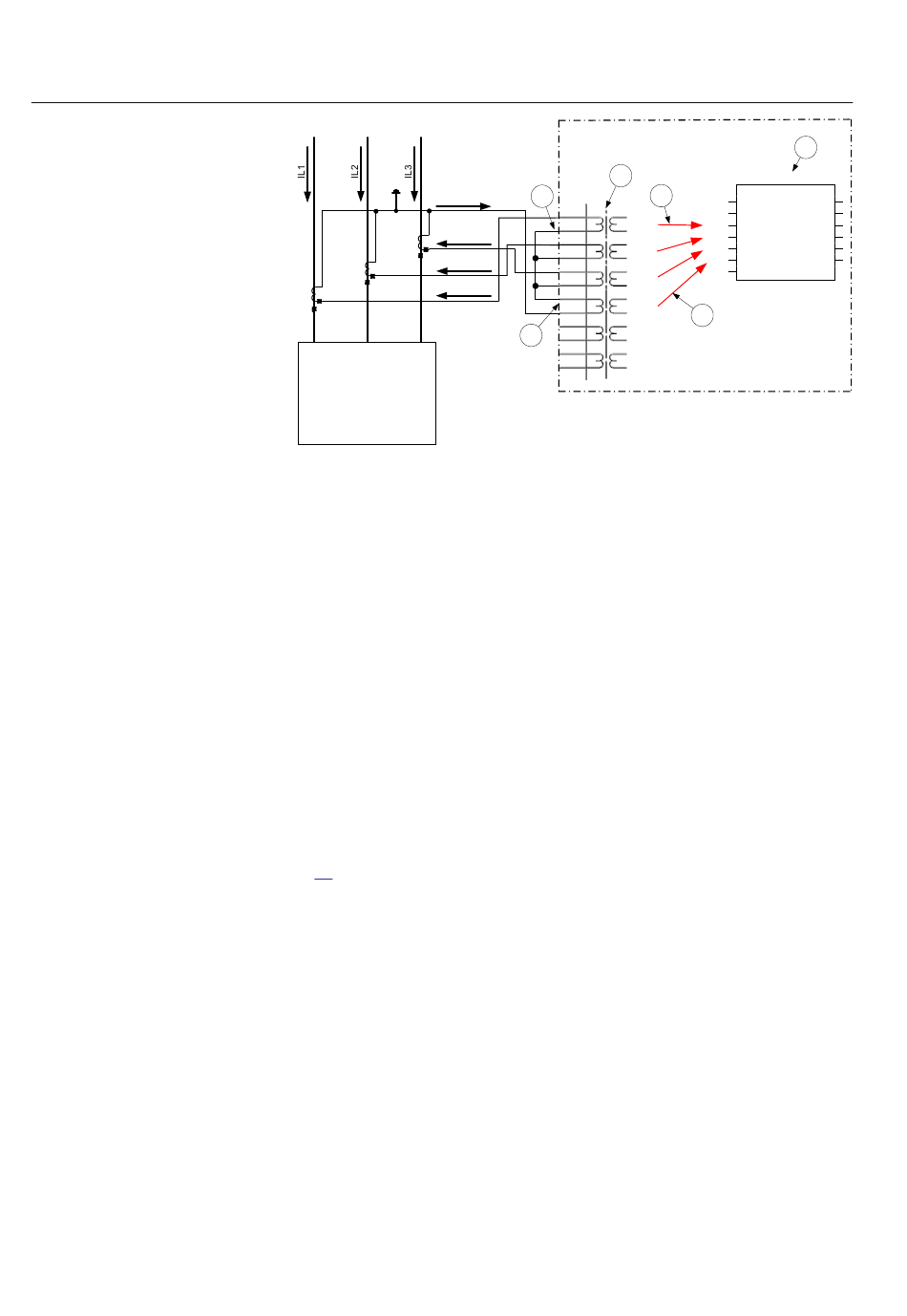

Figure 28: Ensemble TC triphasé connecté en étoile avec point étoile dans le
sens partant de l'objet protégé
A noter que dans ce cas, tout est fait de manière similaire à l'exemple décrit
cidessus, sauf que pour toutes les entrées de courant utilisées sur le TRM, les
paramètres de réglage suivants doivent être entrés :
• CTprim=800A
• CTsec=1A
• CTStarPoint=FromObject
A l'intérieur de l'IED 670, seul le rapport des deux premiers paramètres est utilisé.
Le troisième paramètre tel que défini dans cet exemple inversera les courants
mesurés (c'est-à-dire. tournera les courants de 180°) afin de garantir que, dans
l'IED 670, les courants soient mesurés vers l'objet protégé.
Exemple de raccordement d'un ensemble TC triphasé connecté en
triangle à l'IED 670
La figure 29 donne un exemple de raccordement de l'ensemble de TC triphasé
connecté en triangle à l'IED 670. Elle donne également un aperçu des actions
requises par l'utilisateur afin de rendre cette mesure disponible aux fonctions de
contrôle et de protection intégrées dans l'IED 670.
L3
IED 670
1
IR
1
2
IL3
3
4
IL2
5
6
IL1
7
8
9
2 10
11
12
1MRK505181-UFR B
3
PR06-(1,3)
SMAI
4
BLOCK
#3 Ph I Star GRPNAME
AI 01 (I)
#IL1 AI1 NAME
#IL2 AI2 NAME
AI3 NAME
#IL3
AI 02 (I)
AI4 NAME
#IR
TYPE
#2
AI 03 (I)
AI 04 (I)
5
AI 05 (I)
AI 06 (I)
en 06000644 .vsd
Manuel d'application
6
AI3P
AI1
AI2
AI3
AI4
AIN
