Propriétés
Application

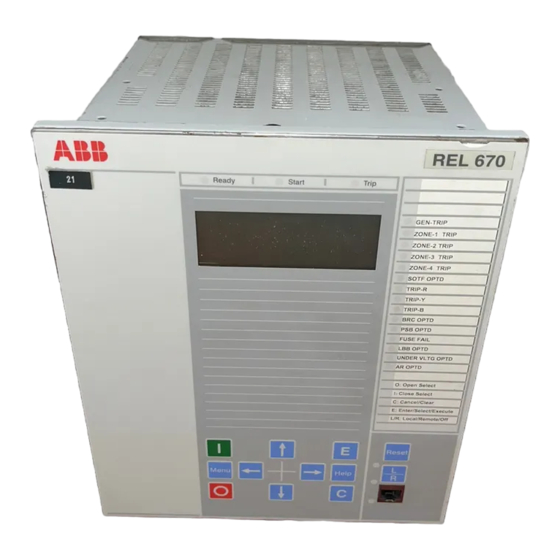

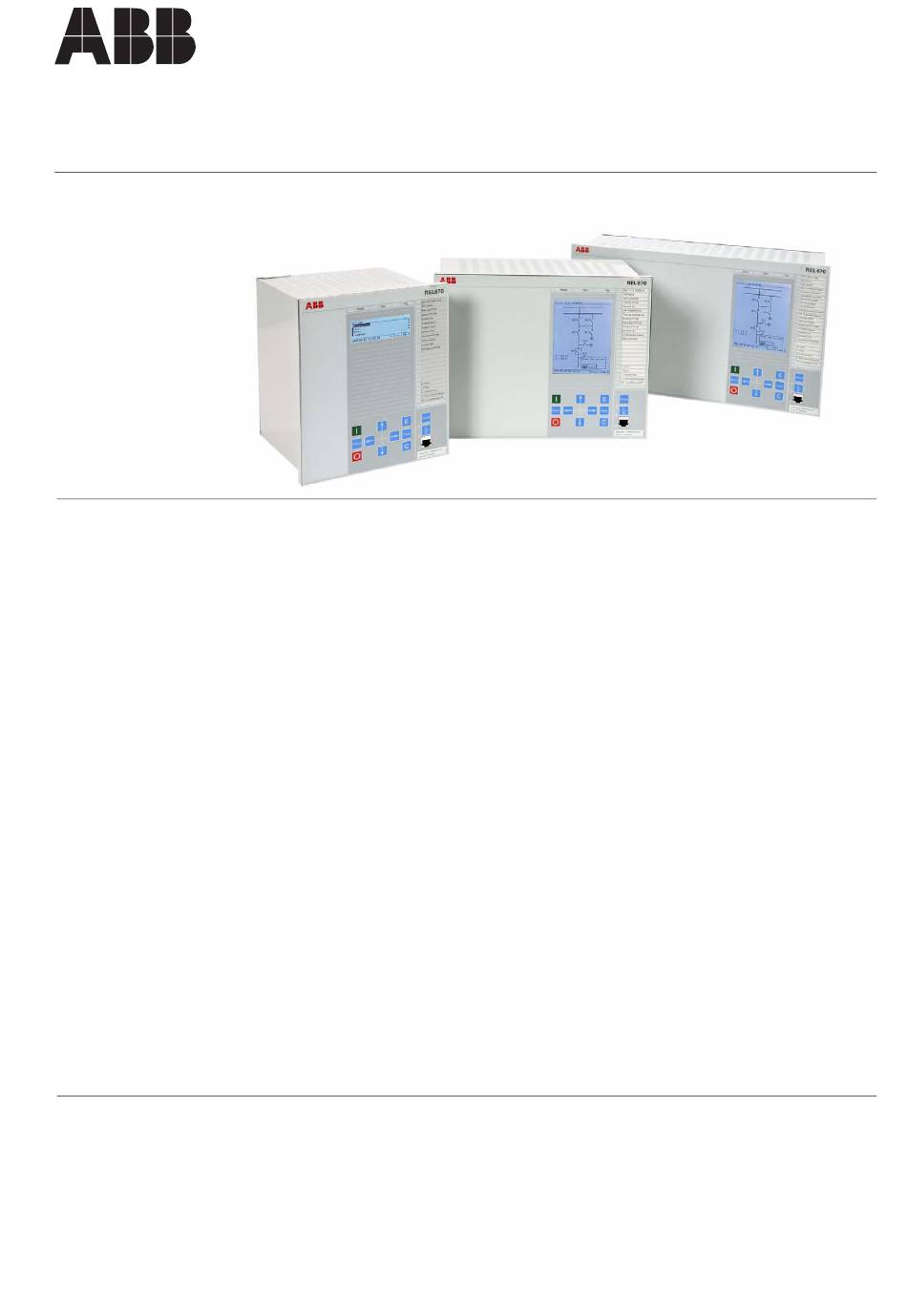

Protection distance de
ligne IED REL 670
• Quatre configurations possibles pour configura-
tions à un ou plusieurs disjoncteurs – prêtes à
connecter
• Pour lignes aériennes et câbles
• Pour déclenchement unipolaire et/ou tripolaire
• Protection différentielle à haute impédance pour
lignes en T
• Protection de distance phase-phase et
phase-terre permettant tous les schémas de
téléaction avec jusqu'à cinq zones :
- pour tous les schémas de téléaction
- fonction d'empiètement de charge
• Protection directionnelle et/ou non directionnelle
à maximum de courant résiduel à quatre seuils :
- chaque seuil peut être temporisé avec carac-
téristique à temps inverse ou à temps cons-
tant
- blocage de l'harmonique 2 sur chaque seuil
• Fonction synchrocheck et de contrôle de ligne
hors tension pour des schémas à un ou plu-
sieurs disjoncteurs par départ :
- direction d'alimentation sélectionnable
- deux fonctions avec sélection de tension inté-
grée
- pour contrôle de synchronisme automatique
ou manuel et différents réglages
• Fonction de réenclenchement automatique uni-
polaire, bipolaire et/ou tripolaire :
- deux fonctions avec des circuits de priorité
pour schémas à plusieurs disjoncteurs par
départ
L'IED REL 670 est utilisé pour la protection, le
contrôle et la surveillance de lignes aériennes et de
câbles dans les réseaux à neutre directement à la
terre. L'IED peut être utilisé jusqu'aux seuils de
tension les plus élevés. Il est adapté à la protection
de lignes fortement chargées et de lignes à plu-
Guide de l'acheteur
changement sans communication préalable
- coopération avec la fonction synchrocheck
- peut être activée/désactivée à distance par le
biais d'une liaison de communication ou loca-
lement par le biais d'entrées binaires
• Modules de communication intégrés pour jeu de
barres de poste IEC 61850-8-1
• Modules de communication pour jeu de barres
de poste IEC 60870-5-103 LON et SPA
• Fonction de communication à distance avec la
capacité de transférer jusqu'à 192 signaux binai-
res
• enregistreur de perturbation et d'événements
intégré pour un maximum de 40 signaux analo-
giques et 96 signaux binaires
• synchronisation d'horloge par l'IEC 61850-8-1,
LON, SPA, l'entrée binaire ou avec le module
GPS optionnel
• précision des mesures analogiques inférieure à
0.5% pour le réseau et 0.25% pour le courant et
la tension et avec calibrage sur site pour optimi-
sation de l'exactitude totale
• interface locale homme-machine polyvalente
• autosurveillance étendue avec enregistreur des
évènements internes
• six groupes indépendants de paramétrages
complets avec protection par mot de passe
• logiciel PC performant pour le réglage, l'évalua-
tion des perturbations et la configuration
• Modules de communication à distance pour
C37.94 et G.703
sieurs extrémités où le déclenchement doit être
unipolaire, bipolaire et/ou tripolaire. L'IED peut
également être utilisé comme protection de
secours pour des transformateurs de puissance, des
réactances, etc.
Préconfigurée
1MRK 506 264-BFR
Révision: F
Publié: Février 2007
Données sujettes au
Page 1
