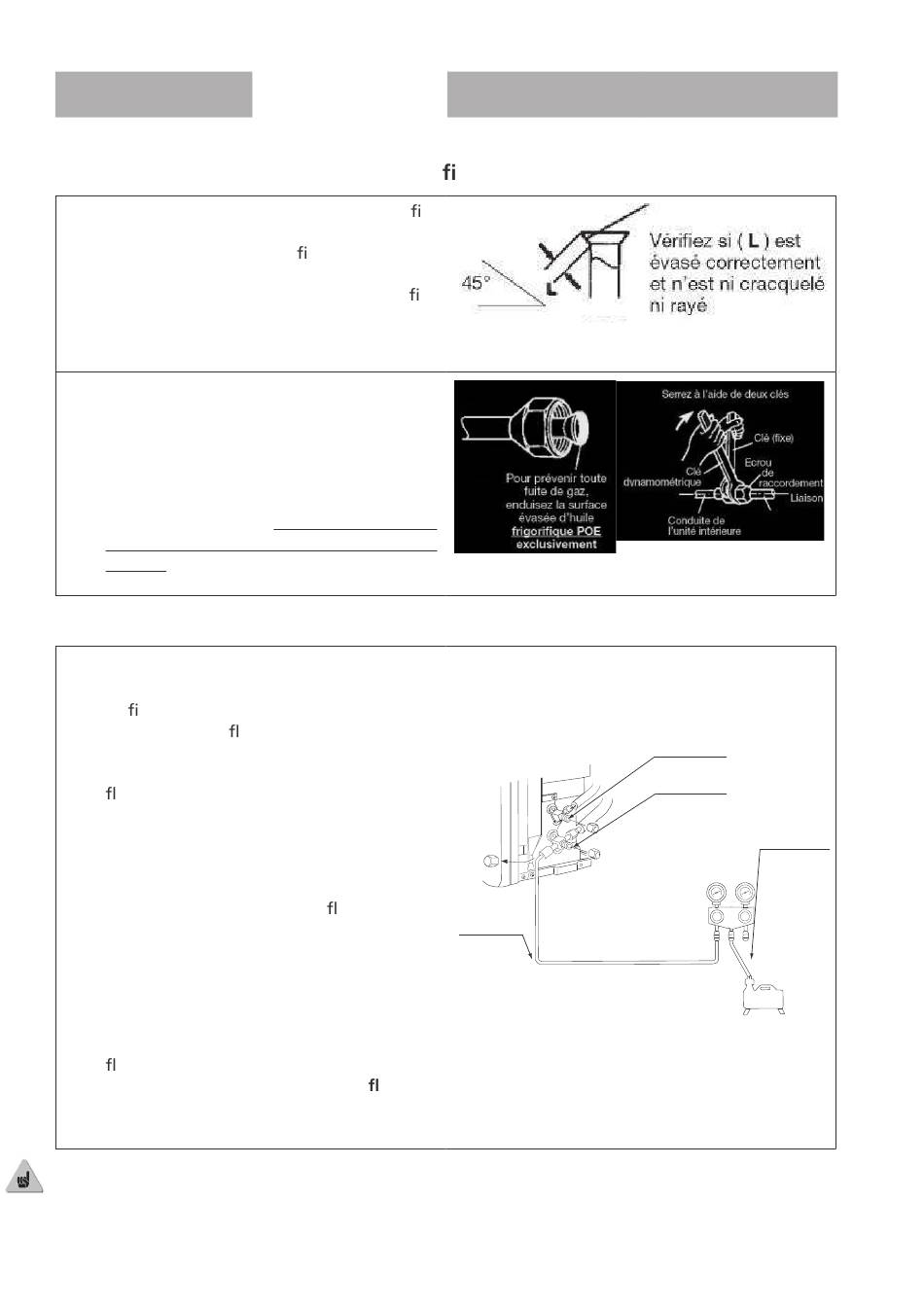

 Raccordement des liaisons frigori ques sur l'unité extérieure
• Réaliser les dudgeons après avoir en lé
les écrous «Flare».
• Après évasement, véri er l'état de la
portée. Celle-ci ne doit présenter aucune
rayure ou amorce de rupture. Véri er
également la cote "L" (2,5 à 2,7 mm pour
du tube 3/8'' et 1,8 à 2,0mm pour du tube
1/4'').
• Serrer l'écrou à la clef dynamométrique
aux couples suivants : 17 N.m pour les
tubes d'1/4'' et 40 N.m pour les tubes de
3/8''.
• Une fois les raccords réalisés, il est né-
cessaire d'effectuer un contrôle d'étan-
chéité de la liaison par mise sous pression
d'azote.
 Tirage au vide
• Retirer les capuchons de protection des
ori ces de charge (Schrader). Raccor-
der dessus le
d'un poussoir de valve en bon état) de
votre jeu de manomètres. Raccorder un
exible jaune avec une vanne, sur une
pompe à vide équipée d'un vacuomètre
et ouvrir le robinet bleu de votre jeu de
manomètres.
• Mettre la pompe à vide en fonctionne-
ment et ouvrir la vanne du exible jaune
jusqu'à ce que la pression résiduelle dans
le circuit tombe en dessous de 0,01 bar.
Laisser encore la pompe fonctionner 10
minutes après que le vide ait été obtenu.
• Fermer le robinet bleu de votre jeu de
manomètres (manifold) et la vanne du
exible jaune, puis arrêter la pompe à
vide sans débrancher aucun des exibles
en place.
Le tirage au vide des liaisons est IMPERATIF.
La purge par chasse est interdite.

,QVWDOODWLRQ
exible bleu (coté muni
8WLOLVDWLRQ
Flexible bleu
(QWUHWLHQ
Vanne 2 voies
Vanne 3 voies
Flexible jaune
