Keuze van de plaats voor installatie

• De boiler moet tegen vorst beschut worden.
• Zo dicht mogelijk bij de belangrijkste gebruikspunten plaatsen.
• Als de boiler buiten het woongedeelte (kelder, garage) geplaatst wordt, moeten de leidingen
verwarmd worden. De kamertemperatuur rond de boiler mag niet meer dan 40 graden Celsius
bedragen.
• Men moet er zich van vergewissen dat de steunplaats voor de boiler het gewicht van de volle
boiler kan dragen (gevuld met water).
• Aan de voorzijde van elk elektrisch toestel moet een ruimte van 500 mm gelaten worden voor
het periodiek onderhoud van het verwarmingselement.
• Er moet een opvangbak onder de boiler geplaatst worden als hij aan een vals plafond beves-
tigd is, aan balken of boven een bewoonde ruimte. Met moet ook een leiding naar de afvoer
plaatsen.
• De 300 L-versie mag verhoogd geplaatst worden zodat vloeistoffen gemakkelijker door de lei-
dingen lopen. (h : 220 mm - accessoire in optie).
De koelverbinding tussen de buitenunit en de boiler mag niet langer zijn dan 10m en het
hoogteverschil mag niet groter zijn dan 3m.

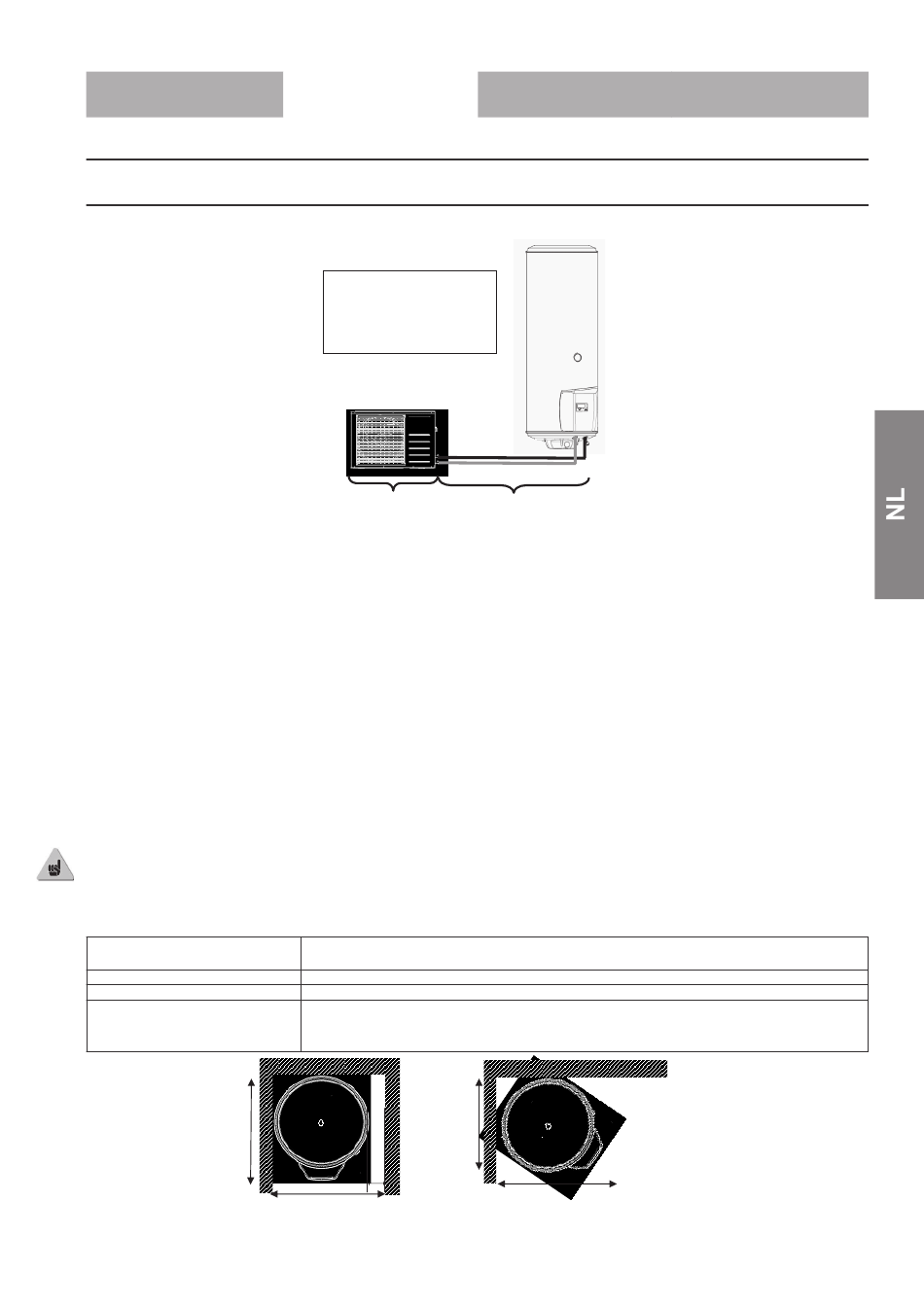

 Plaatsing van de boiler, versie 300 l
Weerstand van de vloer:
Benodigde oppervlakte:
Hoogte onder plafond:
Aanbevolen plaatsing :

,QVWDOODWLH

Installatie

Let op : De koelverbinding
tussen de buitenunit en de
boiler mag niet langer zijn
dan 10m en het hoogteverschil
mag niet groter zijn dan 3m.
Buitenunit
voorgevuld
en boiler moeten volledig
met 1,1 kg R134a
ontlucht worden voor ingebruikname.
• Moet bestand zijn tegen een belasting van minimum 400 kg over het opper-
vlak van de boiler
• 590 x 671 (l x P), zie schema's hieronder
• > 2m
• In de te verwarmen ruimte
• Aan de andere kant van de buitenmuur waar de buitenunit geplaatst zal
worden



Bovenaanzichten
