DIVISIÓN TÉCNICA

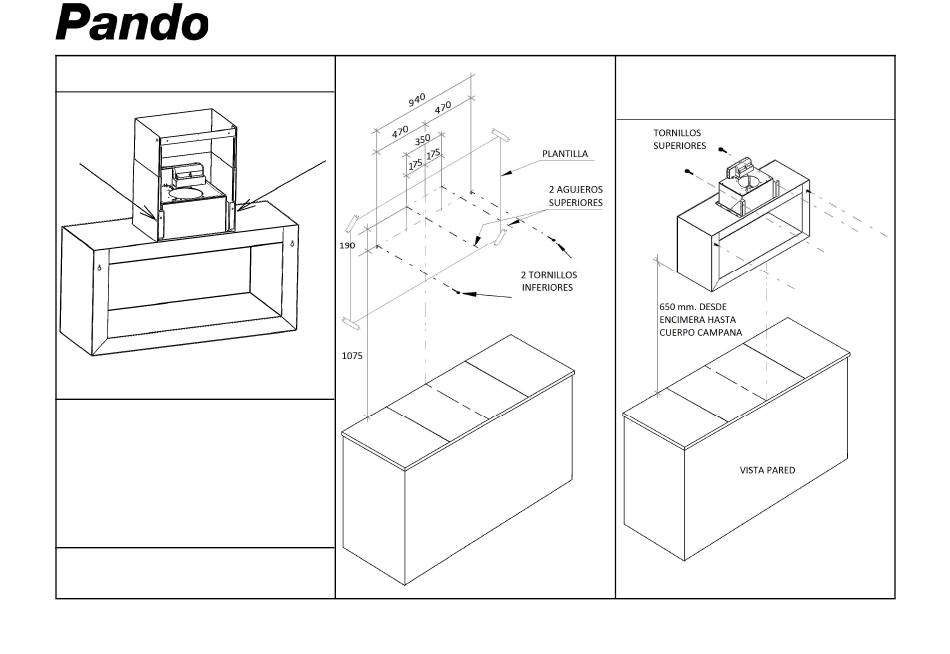

1– QUITAR LOS TORNILLOS DEL TUBO, PARA
PODER SEPARARLO DE LA CAMPANA
2– MARCAR EN LA PARED EL CENTRO DE LA
CAMPANA Y COLOCAR LA PLANTILLA ADJUN-
TA HACIENDOLA COINCIDIR A LA LINEA DE
CENTRO Y A LA ALTURA MARCADA.
MARCAR Y REALIZAR LOS AGUJEROS A LA
PARED SEGÚN LA PLANTILLA, PONER LOS
TACOS SUMINISTRADOS Y LOS 2 TORNILLOS
INFERIORES SIN LLEGAR A APRETAR. (VER
SIGUIENTE IMAGEN Y PAGINA 3)
MANUAL MONTAJE P-960
3– COLGAR LA CAMPANA POR LOS 2 TORNI-
LLOS INFERIORES Y FIJARLA A PARED APRE-
TANDO ESTOS DOS Y COLOCANDO LOS DOS
SUPERIORES
660066400125
