WIKA Obsolete TR201 Notice Technique

Sondes à résistance avec raccord fileté
Type TR201, avec gaine intégrée
Applications
T
Construction de machines et d'équipements industriels
T
Production d'énergie
T
Industrie chimique
T
Industrie agroalimentaire
T
Applications chauffage, climatiques et conditionnement d'air
Particularités
T
Plages d'utilisation de -200 °C à +600 °C
T
Doigt de gant / gaine intégré(e)
T
Elément de mesure interchangeable (en option)
T
Exécutions en sécurité intrinsèque (ATEX)
Description
Les sondes à résistance de ce type sont conçus pour
installation directe sur le process, notamment sur des
réservoirs ou des tuyauteries.
Ces sondes sont adaptées pour des fluides liquides et
gazeux pour des conditions d'utilisation mécaniques et
chimiques exigeantes. La gaine confectionnée en acier
inox est soudée et vissée à la tête de raccordement.
L'élément de mesure interchangeable (en option) peut
être démonté sans enlever la sonde du process. Ceci
permet lors des activités de maintenance le contrôle ou
le remplacement de la sonde sans interrompre le process.
Le choix d'une longueur de gaine standard favorise des
délais de livraison courts ainsi que la possibilité de
stocker des pièces de rechange.
La longueur utilse, le raccord process, l'exécution
de la gaine, la tête de raccordement comme le nombre
d'éléments, la précision et le type de montage peuvent
être déterminés précisément pour chaque application.
Notice technique WIKA TE 60.15 · 12/2004
Elément de mesure
Sonde à résistance pour doigt de gant additionnel
Sonde à résistance avec bride

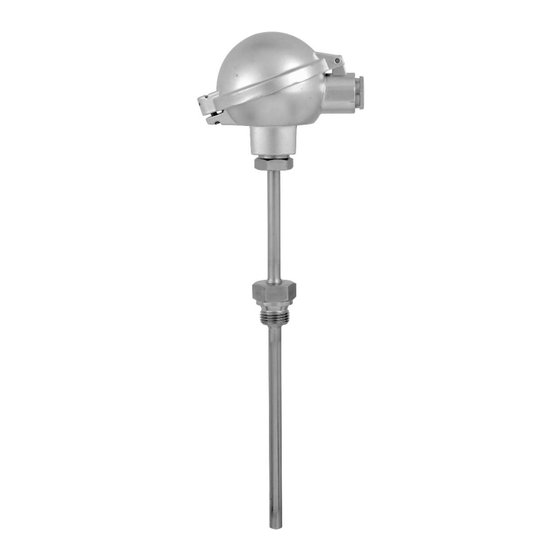

Sonde à résistance à raccord fileté avec gaine intégrée,
Type TR201
Des exécutions en sécurité intrinsèque sont disponibles pour
les applications en zone explosive. Les modèles de la gamme
TR201 possèdent un certificat de procédure "sécurité
intrinsèque" selon la Directive 94/9/EC (ATEX).
La déclaration de conformité ATEX du fabricant selon la
norme EN 50 020 est également disponible.
En option, nous pouvons monter dans la tête de raccordement
les transmetteurs analogiques ou numériques WIKA.
Type TR002 voir notice technique TE 60.01
Type TR200 voir notice technique TE 60.10
Type TR401 voir notice technique TE 60.25
Mesure
Electrique de température
Notice technique WIKA TE 60.15
Page 1/7
