Installation
Fig. 2
Emplacement de montage et préparation
• Installation uniquement dans un environnement sec. Protéger l'appareil contre l'humidité, les sa-
lissures et les dommages.
• L'accessibilité de l'appareil doit être garantie en permanence pour des raisons de fonctionnalité
et d'inspection
• Le boîtier de l'appareil ne doit pas être ouvert
• Pour le montage, utiliser un appareil adapté selon CEI60715
• Installation uniquement dans un boîtier de répartition ou des boîtiers fermés. Installation unique-
ment sur un rail profilé DIN adapté (TH35). Les pièces conductrices doivent être totalement cou-
vertes. Le couvercle ne doit pas être retiré sans l'aide d'un outil. La protection anti-contact doit
être garantie par l'armoire électrique
Raccordement
Raccorder la ligne de bus KNX, comme pour tous les raccordements KNX classiques, avec le câble
de bus KNX dénudé et la borne KNX TP. Lors du raccordement, ne pas endommager les isolations
électriques
Maintenance
L'appareil ne nécessite pas de maintenance. Si nécessaire, nettoyer l'appareil avec un chiffon sec
Elimination
Après utilisation, l'appareil doit être éliminé ou recyclé conformément aux dispositions légales. Ne

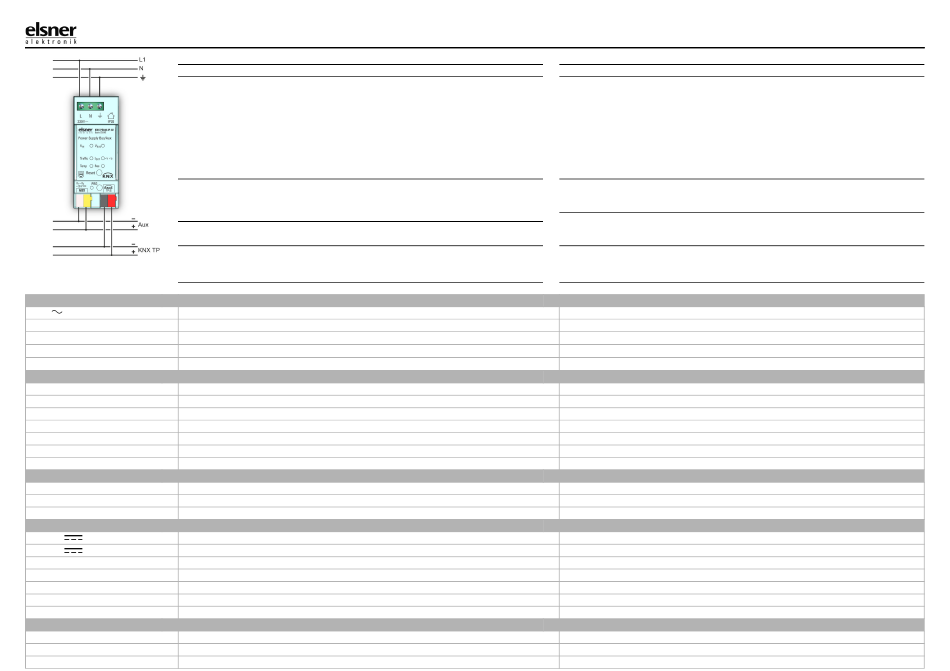

FR Schéma d'installation
le jetez pas avec les ordures ménagères !
Données techniques
IT
Schema di installazione
Le produit est conforme aux dispositions des directives de l'UE.
Alimentation :
230 V
±15 %, 50 Hz
Tension secteur
1.2 W
Perte de puissance (ouverte)
4.7 W
Perte de puissance (normale)
23 W
Puissance absorbée (normale)
42 W
Puissance absorbée (max., surcharge)
Boîtier :
RAL 9018
Boîtier en plastique PA66, couleur du boîtier blanc
94 mm × 36 mm × 71 mm
Dimensions (h × l × p), 2 TE tous les 18 mm
(TH35)
Montage (CEI60715) rail de 35 mm (DIN)
0.3...2.5 mm²
Raccordement secteur bornes à vis (couple max. 0,4 Nm)
Ø 0.6...0.8 mm
Raccordement bus KNX borne KNX (rouge/noir), sans vis, pour câble monoconducteur
Ø 0.6...0.8 mm
Raccordement AUX borne KNX (blanc/jaune), sans vis, pour câble monoconducteur
185 g
Poids
Conditions ambiantes :
-5...+45 °C
Température de service :
-20...+70 °C
Température de stockage
5...93 %
Humidité environnante (sans condensation)
Puissance de sortie
28...31 V
SELV
Tension de bus KNX
28...31 V
SELV
Tension auxiliaire AUX
640 mA
Courant nominal
1.2 A
Courant maximum (total)
> 100 ms
Temps de contournement en cas de panne secteur
82 %
Efficacité avec une charge normale
10 s
Temps de déconnexion après défaillance
Sécurité électrique :
2
Degré d'encrassement (CEI60664)
II
Classe de protection (CEI61140)
III
Catégorie de surtension (CEI60664)
Installazione
Luogo di montaggio e preparazione
• Installazione possibile solamente in ambiente asciutto. Proteggere l'apparecchio da umidità,
sporco e danni.
• L'accessibilità all'apparecchio deve essere sempre garantita per motivi di comando e ispezione
• L'alloggiamento del dispositivo non deve essere aperto
• Per il montaggio, usare un dispositivo idoneo secondo IEC60715
• Installazione esclusivamente in cassette di distribuzione o alloggiamenti chiusi. Installazione
esclusivamente su linee di guida DIN idonee (TH35). I componenti conduttori vanno completa-
mente coperti. La copertura non deve essere rimossa senza l'aiuto di un utensile. La protezione
contro il contatto deve essere garantita mediante quadro elettrico.
Collegamento
La linea bus KNX, esattamente come per gli altri collegamenti KNX, va chiusa con cavo bus KNX
spellato e morsetto TP KNX. Durante il collegamento non danneggiare gli isolamenti elettrici.
Manutenzione
L'apparecchio non necessita di manutenzione. Se necessario, pulire l'apparecchio con un panno
asciutto
Smaltimento
Dopo l'uso, l'apparecchio deve essere smaltito o riciclato in conformità alle norme di legge. Non
smaltirlo insieme ai rifiuti domestici!
Dati tecnici
Il prodotto è conforme a quanto previsto dalle direttive UE.
Alimentazione:
Tensione di alimentazione
Potenza dissipata (circuito aperto)
Potenza dissipata (normale)
Consumo di potenza (normale)
Consumo di potenza (max., sovraccarico)
Alloggiamento:
Alloggiamento in plastica PA66, colore dell'alloggiamento bianco
Dimensione (H × L × P), 2 TE da 18 mm cad.
Montaggio (IEC60715) guida da 35 mm (DIN)
Collegamento di rete morsetti a vite (max. coppia di serrag. 0.4 Nm)
Collegamento bus KNX morsetto KNX (rosso/nero), senza viti, per cavo unipolare
Collegamento AUX morsetto KNX (bianco/giallo), senza viti, per cavo unipolare
Peso
Condizioni ambiente:
Temperatura operativa
Temperatura di stoccaggio
Umidità ambiente (senza condensa)
Potenza in uscita:
Tensione bus KNX
Tensione ausiliaria AUX
Corrente nominale
Corrente massima (totale)
Tempo di ponticellamento con guasto di rete
Efficienza con carico normale
Tempo di disconnessione dopo il guasto
Sicurezza elettrica:
Grado di imbrattamento (IEC60664)
Classe di protezione (IEC61140)
Categoria di sovratensione (IEC60664)
