Paramétrage des unités système
Sélectionnez MENU > Réglage > Unités.
Profondeur : permet de définir les unités de profondeur en
pieds (pi), en mètres (m) ou en brasses (fa).
Distance : permet de définir les unités de distance.
Température : permet de définir les unités de température en
degrés Fahrenheit (°F) ou Celsius (°C).
REMARQUE : pour obtenir des données sur la température,
la sonde indiquant la température doit être connectée.
Vitesse surface : permet de définir les unités de vitesse de
surface.
REMARQUE : pour obtenir des données sur la vitesse de
surface, la sonde captant la vitesse de surface doit être
connectée.
Restauration des réglages d'usine
REMARQUE : cette procédure supprime tous les paramètres
que vous avez définis.
1
Sélectionnez MENU > Réglage > Système > Information
système > Réglages d'usine.
2
Sélectionnez une option.

Etalonnage

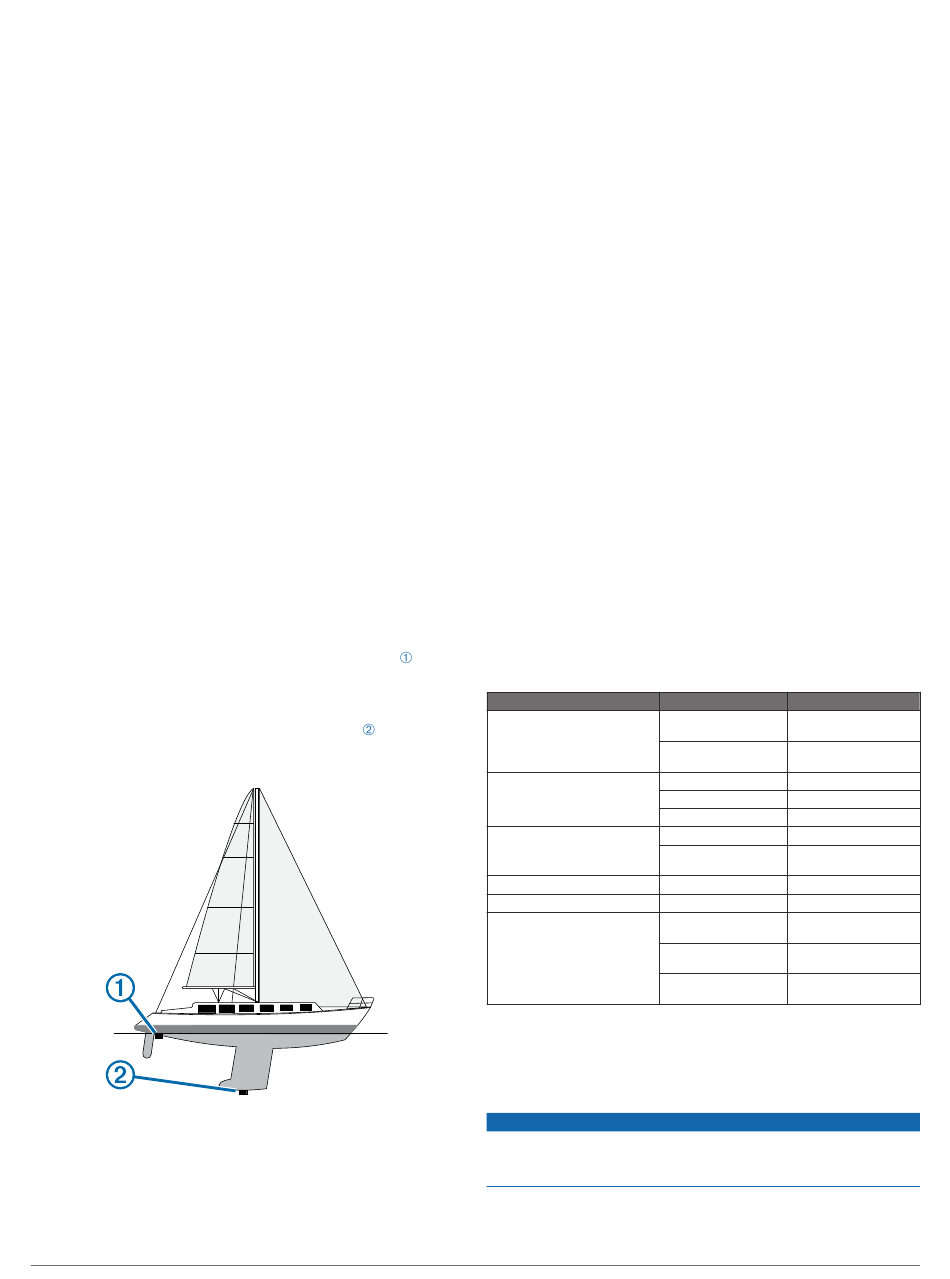

Réglage du décalage de quille
Vous pouvez indiquer un décalage de quille pour compenser les
données de profondeur par rapport à la quille, ce qui permet de
mesurer la profondeur à partir du bas de la quille et non à partir
de l'emplacement de la sonde.
1
Sélectionnez une option, en fonction de l'emplacement de la
sonde :
• Si la sonde est installée sur la ligne de flottaison
mesurez la distance entre l'emplacement de la sonde et la
quille du bateau. Entrez cette valeur à l'étape 3 sous la
forme d'un nombre positif.
• Si la sonde est installée en bas de la quille
distance entre la sonde et la ligne de flottaison. Entrez
cette valeur à l'étape 3 sous la forme d'un nombre négatif.
2
Sélectionnez MENU > Réglage > Etalonnage > Décalage
de quille.
3
Saisissez le décalage de quille mesuré à l'étape 1 à l'aide
des flèches directionnelles.
6
Définition de l'écart de température de l'eau
Vous pouvez régler l'écart de température de manière à
compenser les données d'une sonde captant la température.
1
Mesurez la température de l'eau à l'aide de la sonde
indiquant la température qui est connectée à l'appareil.
2
Mesurez la température de l'eau à l'aide d'un autre
thermomètre ou d'un autre capteur de température dont la
précision est avérée.
3
Soustrayez la température de l'eau mesurée à l'étape 1 de
celle mesurée à l'étape 2.
Vous obtenez ainsi l'écart de température. Entrez cette
valeur à l'étape 6 sous la forme d'un nombre positif si le
capteur connecté à l'appareil indique que la température de
l'eau est plus froide qu'en réalité. Entrez cette valeur à
l'étape 6 sous la forme d'un nombre négatif si le capteur
connecté à l'appareil indique que la température de l'eau est
plus chaude qu'en réalité.
4
Sélectionnez MENU > Réglage > Etalonnage > Décalage
de température.
5
Entrez la température de l'eau relevée à l'étape 3 à l'aide des
flèches directionnelles.

Etalonnage du capteur de vitesse surface

1
Sélectionnez MENU > Réglage > Etalonnage > Etalonner
vitesse surface.
2
Suivez les instructions présentées à l'écran.
REMARQUE : assurez-vous de saisir la vitesse maximale
mesurée par une source externe, telle qu'un GPS. Ne
saisissez pas la valeur de la vitesse surface mesurée à l'aide
de la sonde à roue de vitesse connectée.
,
Caractéristiques techniques
Caractéristique
Plage de températures
, mesurez la
Distance de sécurité du
compas
Plage de tensions de la source
d'alimentation
Courant nominal
Fusible
Profondeur en eau douce*
*Les performances de la sonde dépendent directement de la
salinité de l'eau, du type de fond et d'autres caractéristiques
marines.
Nettoyage du boîtier externe
Evitez d'utiliser des nettoyants chimiques ou des solvants
susceptibles d'endommager les parties en plastique de
l'appareil.
1
Nettoyez le boîtier externe de l'appareil (hormis l'écran) à
l'aide d'un chiffon légèrement imbibé d'un détergent non
abrasif.

Annexe

Modèle
Mesure
echo 101 et 151
De 5 ° à 131 °F (de
-15 ° à 55 °C)
echo séries 201, 301
De 5 ° à 131 °F (de
et 500
-15 ° à 55 °C)
echo 101 et 151
10 po (250 mm)
echo 201 et 301
10 po (250 mm)
echo séries 500
15,75 po (400 mm)
echo 101
De 10 à 20 V
echo séries 201, 301
De 10 à 28 V
et 500
Tous les modèles
1 A
Tous les modèles
AGC/3AG - 3,0 A
echo 151
1 600 pi (488 m) à
77 kHz
echo 201, 201dv, 301
1 750 pi (533 m) à
et 301dv
77 kHz
echo séries 500 et
2 300 pi (701 m) à
500dv
77 kHz
