INSTALLATIE HANDLEIDING
CAA480ANB
Liftcontrolemodule

6] DE BACK-UP BATTERIJ AANSLUITEN

De CAA480A gebruikt een 12VDC, 7Ah gel cell batterij als back-up voeding.
Om de back-up batterij aan te sluiten:
1. Verbind de "+" aansluitklem van de batterij met de "BAT+" aansluitklem van de
CAA480A.
2. Verbind de "-" aansluitklem van de batterij met de "BAT-" aansluitklem van de
CAA480A.
De "BATT" LED zal verlicht blijven tijdens de normale werking during normal operation.
Indien de spanning van de batterij daalt onder de 10.5V, zal de "BATT PROBLEMEN" LED
oplichten. Zie figuur 4 voor meer details.

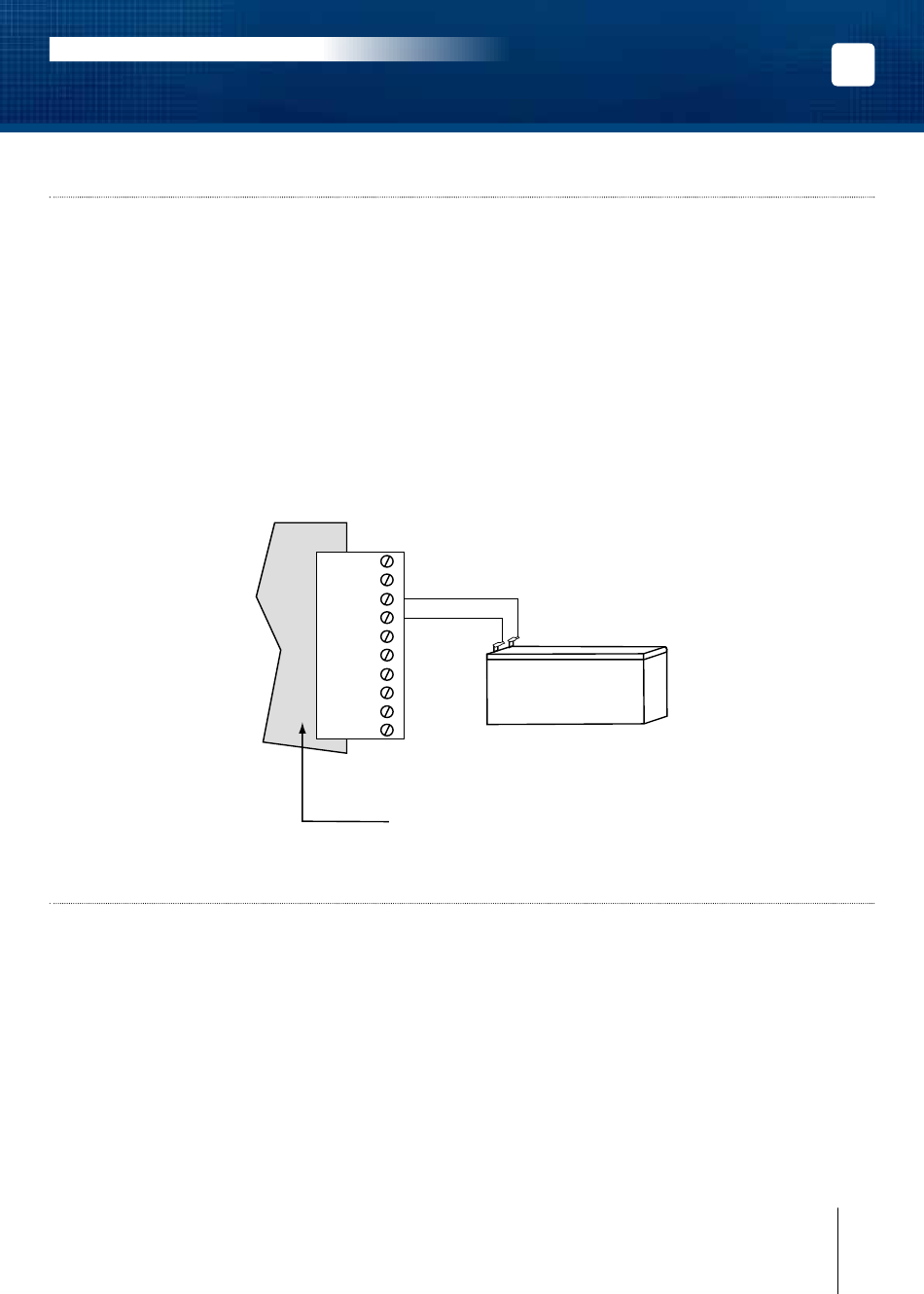

Figuur 4: De back-up batterij aansluiten

7] AANSLUITINGEN VERDIEPINGSCONTROLE

De CAA480A's verdiepingscontrole-relais kunnen rechtstreeks op de verdiepingsknoppen
van de lift aangesloten worden. Gezien de lift rechtstreeks verbonden is met de CAA480A,
zal de gebruiker zijn geldige toegangskaart moeten presenteren aan de lezer in de lift om
de verdiepingen te kunnen betreden. De CAA480A kan aangesloten worden op twee
manieren: de standaard knopcontrole aansluitmethode of de controle door
verdiepingsbeveiliging aansluitmethode.

AANSLUITINGEN STANDAARD KNOPCONTROLE

Dit is de meest gebruikte verbindingsmethode bij liftcontrole-toepassingen. De
verdiepingsknoppen van de lift worden beheerd door de verdiepingscontrole-relais van de
CAA480A.
AC
AC
BAT+
BAT-
+12V
-
+12V
GND
GND
FC
FC
CA-A480-A
CAA480A
Elevator Controller
liftcontroller
+
GEL CELL BATTERY
12 VOLT, 7Ah
NL
cdvibenelux.com
7
cdvigroup.com
