INSTALLATIE HANDLEIDING
CAA480ANB
Liftcontrolemodule

BEKABELING VAN DE BRANDCONTROLE-INGANGEN VAN DE CAA480A

Het is heel belangrijk dat een opgeleid en geregistreerd liftbedrijf de bekabeling doet van de
!
componenten van het lifstysteem, dus ook die van de brandcontrole-ingangen van de CAA480A. Indien
de CAA480A wordt aangesloten op het brandcontrolesysteem van het gebouw, gelieve de technici
van het gebouw te raadplegen.
Om de brandcontrole-ingang van de CAA480A te activeren moet de brandcontrole
overbrugginsjumper (pag. 13) op de positie "OFF" staan.
Verzeker u ervan dat de verdiepingscontrole-relais van de CAA480A's bekabeld werden
d.m.v. de fail-safe methode (pag. 8) en dat de PWR OFF/ON (zie p.15) DIP switch in de
'ON' positie staat. Verbind het brandcontrole-systeem van het gebouw of de lift met de
brandcontrole-ingangen van de CAA480A zoals getoond in figuur 17.

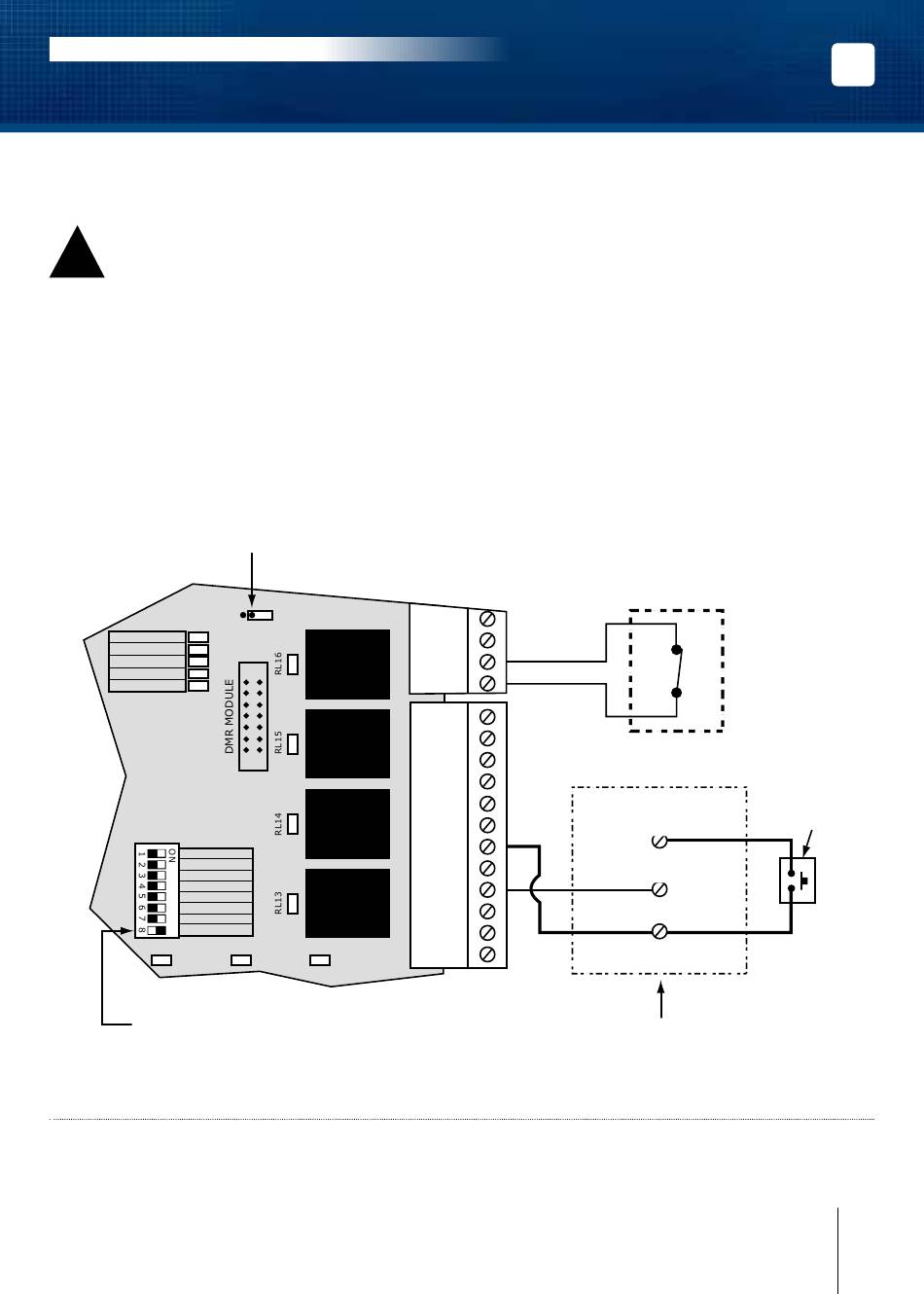

Figuur 17: De brandcontrole-ingangen van de CAA480A bekabelen:
Zorg dat de brandcontrole overbruggingsjumper (FC) in de
Make sure that the FIRE CONTROL (FC) Overide
'OFF' positie staat
jumper is in the "OFF" position
FC OVERIDE
AC
BATT REVERSED
12V
+12V RELAY
BATT
CA-A480-A
Elevator
Controller
ADRESS 1
ADRESS 2
ADRESS 4
ADRESS 8
RLY COMMS
RLY OFF/ON
DRM ENABLED
PWR OFF/ON
RL10
Zorg ervoor dat de PWR OFF/ON DIP switch in de
Make sure that the PWR OFF/ON DIP switch
is in the "ON" position

16] LED INDICATOREN

GROENE "AC" LED

RL11
RL12
'ON' positie staat
Brandcontrole-systeem van de lift
of het gebouw (N.C. contacten)
GND
GND
FC
FC
NC16
NO16
COM16
NC15
Elevator Control System
NO15
COM15
Floor Button's input terminal
NC14
NO14
Floor Button's input terminal
COM14
NC13
NO13
COM13
Bekabel alle verdiepingscontrole-relais
Wire all floor control relay using the
Elevator Car's or
Building's Fire Control
System (N.C. contacts)
Verdiepingsknop
Liftcontrolesysteem
Elevator Car
Aansluitklem van de
Floor Button
verdiepingsknop-ingang
Aansluitklem van de
verdiepingsknop-ingang
Door de installeteur
Loop terminal added
toegevoegde lus
by installer
met de fail-safe methode
fail-safe method.
