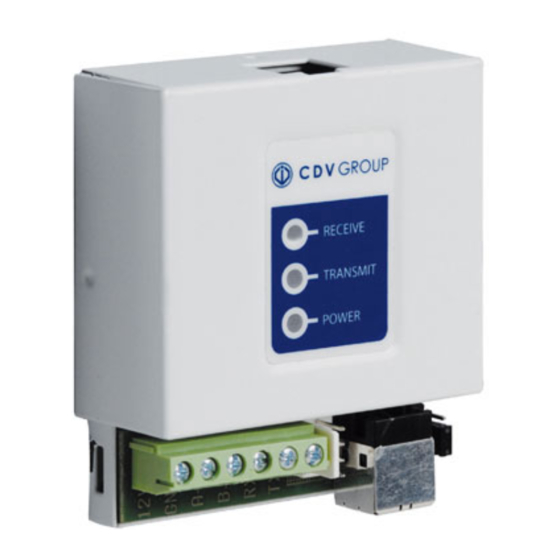

- Page 1 NEDERLANDS FRANCAIS CAA360USBRS USB of RS232 > RS485 conversiemodule Module de conversion USB ou RS232 > RS485 The installer’s choice cdvibenelux.com...
-
Page 2: Technische Specificaties
INSTALLATIE HANDLEIDING CAA360USBRS USB of RS232 > RS-485 conversiemodule 1] PRODUCT PRESENTATIE De CAA360USBRS conversiemodule is een commu- nicatie-interface die geïnstalleerd wordt tussen de PC en de eerste controller (CTV900) van uw toe- gangscontrolesysteem. De controllers onderling 62,3 worden serieel verbonden met een maximale af- stand van 1220m. - Page 3 USB of RS232 > RS-485 conversiemodule 4] INSTALLATIE OP HET TOEGANGSCONTROLESYSTEEM Er zijn 2 mogelijke opties om de CAA360USBRS op de PC aan te sluiten. U kan de mee- geleverde kabel gebruiken: de 6-pins connector sluit u op de conversiemodule aan. De andere kant van de kabel sluit u, met behulp van de juiste adapter (meegeleverd), aan op de seriële communicatiepoort van de PC.
- Page 4 For the last controller Op de laatste controller Pour la dernière centrale Opmerking : Neem de EOL-jumper van alle CTV900 controllers weg die verbonden zijn met een CAA360USBRS conversiemodule die dienst doet als repeater (controllers 3 en 4 op fig. cdvibenelux.com...
-
Page 5: Led Indicatoren
INSTALLATIE HANDLEIDING CAA360USBRS USB of RS232 > RS-485 conversiemodule 6] AANSLUITINGEN LED indicatoren RS232 Functie Kleur Receive (RX - data ontvangen): Inkomende data van de communicatiebus Transmit (TX - data versturen): Geel Uitgaande data naar de communicatiebus. Power (Voeding): Geeft de aanwezigheid van 12V DC weer... - Page 6 INSTALLATIE HANDLEIDING CAA360USBRS USB of RS232 > RS-485 conversiemodule cdvibenelux.com...
-
Page 7: Presentation Du Produit
MANUEL D’INSTALLATION CAA360USBRS Module de conversion USB ou RS232 > RS485 1] PRESENTATION DU PRODUIT Le CA-A360-USBRS module de conversion USB ou RS-232 à RS-485, installé entre le Serveur et la centrale CT-V900-A, permet une configuration en « connection série », permettant d’augmenter 62,3 la distance maximale à... -
Page 8: Installation Du Système De Contrôle D'accès
MANUEL D’INSTALLATION CAA360USBRS Module de conversion USB ou RS232 > RS485 4] INSTALLATION DU SYSTÈME DE CONTRÔLE D’ACCÈS Vous avez deux options pour connecter le module CA-A360-USBRS à l’ordinateur. Soit vous raccordez une des extrémités du câble connecteur à 6 broches (RS232), livré... - Page 9 EOL = ON For the last controller Pour la dernière centrale Remarque : Enlevez les cavaliers EOL de tous les contrôleurs CTV900 qui sont connectés avec un CAA360USBRS qui sert comme répéteur (contrôleurs 3 et 4 sur illustration. 2). cdvibenelux.com...
- Page 10 MANUEL D’INSTALLATION CAA360USBRS Module de conversion USB ou RS232 > RS485 6] RACCORDEMENTS DES CABLES Voyants DEL RS232 Fonction DB-9 Couleurs Récepteur RX (réception de données) : données d’arrivée du réseau de contrôleurs. Emetteur TX (transmission de données) : Jaune données de départ vers le réseau de contrôleurs.
- Page 11 MANUEL D’INSTALLATION CAA360USBRS Module de conversion USB ou RS232 > RS485 cdvibenelux.com...
- Page 12 Reference : G0301FR0279V02 Extranet : EXE-CDVI_IM CA-A360-USBRS CMYK A5 NL-FR 03 CDVI Benelux Otegemstraat 241 8550 Zwevegem (België) Tel.: +32 (0)56 73 93 00 Fax: +32 (0)56 73 93 05 Neem contact met ons op/ Contactez-nous Bestellingen/Commandes admin@cdvibenelux.com Verkoop/Ventes info@cdvibenelux.com Technische dienst/Service technique techsupport@cdvibenelux.com...
