INSTALLATIE HANDLEIDING
CAA480ANB
Liftcontrolemodule

AANSLUITING E-BUS

De CT-V900-A controller gebruikt de E-Bus om te communiceren met alle accessoires
in het systeem. Alle informatie, programmatiegegevens, etc. wordt verkregen via de
E-bus. Zie figuur 1 voor meer details. Om de CAA480-A en de E-BUS te verbinden:
1. Verbind de "A+" aansluitklem van de CAA480A met de "A2+" aansluitklem van de
CTV900A.
2. Verbind de "B-" aansluitklem van de CAA480A met de "B2-" aansluitklem van de
CT-V900-A.
3. Verbind de "GND" aansluitklem van de CAA480A met de "GND" aansluitklem van de
CT-V900-A.

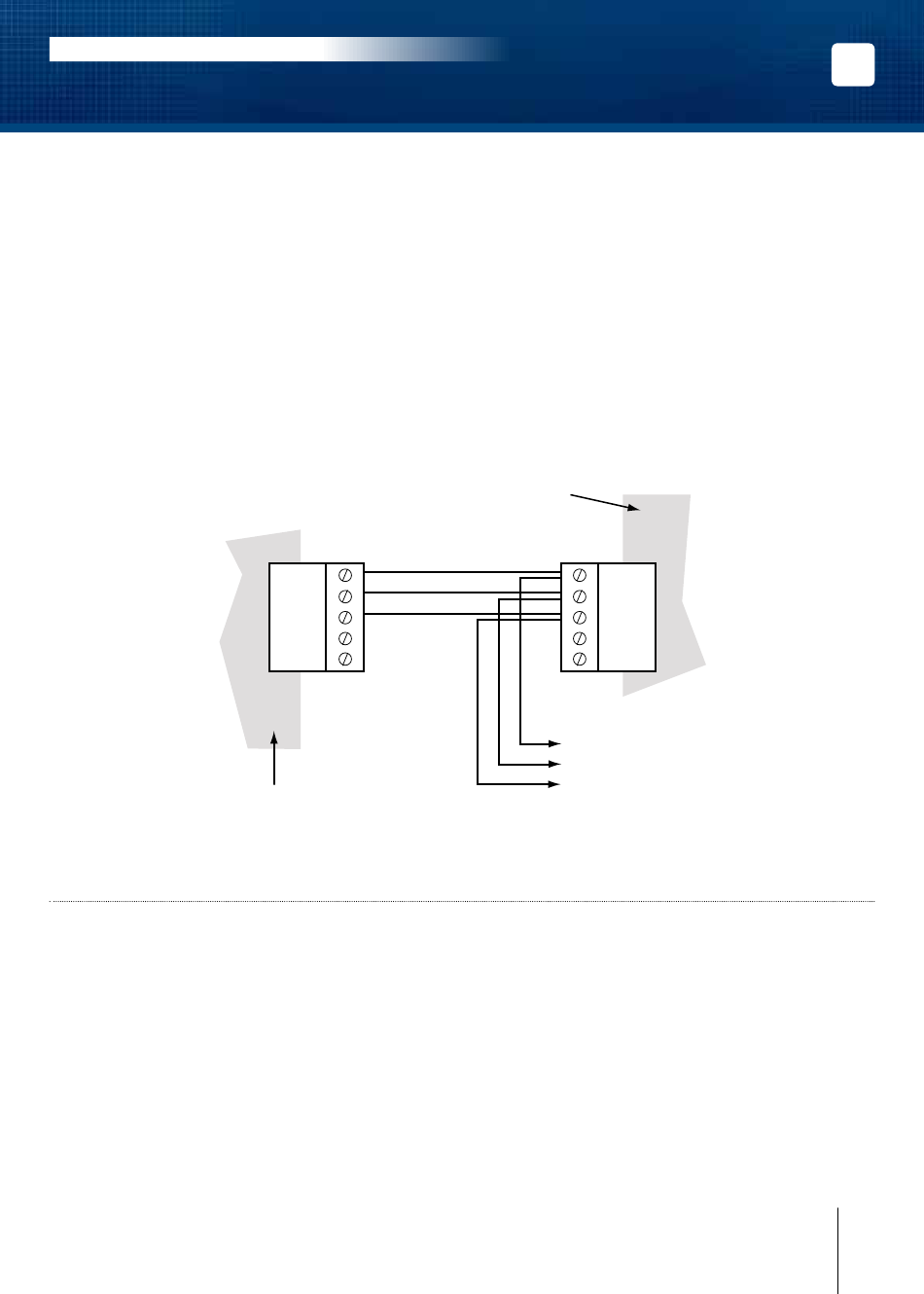

Figuur 1: De E-BUS aansluiten

4] INSTALLATIE VAN EEN SABOTAGESCHAKELAAR

Een sabotageschakelaar installeren laat de CT-V900-A controller toe om te detecteren
wanneer de deur van de behuizing van de CAA480A geopend wordt of wanneer de behui-
zing wordt verwijderd van de muur. Zie figuur 2 en installeer de sabotageschakelaar als
volgt:
1. Plaats de metalen houder in de opening van de behuizing alvorens de behuizing aan de
muur te bevestigen.
2. Plaats de sabotageschakelaar in de opening (2cm) van de metalen houder.
3. Verbind twee 20 cm kabels met de tamper switch aansluitklemmen.
4. Verbind de tamper switch met de "TAMPER" aansluitklemmen van de CAA480A.
A2+
B2-
GND
TMP
TMP
CT-V900A
Controller
CAA480A
CA-A480-A
Elevator
liftcontroller
Controller
A+
B-
GND
TAMPER
TAMPER
A+
B-
GND
Naar de volgende CAA480A
To Next CA-A480-A
liftcontroller Elevator Controller
