CAA460P
CAA460PNB

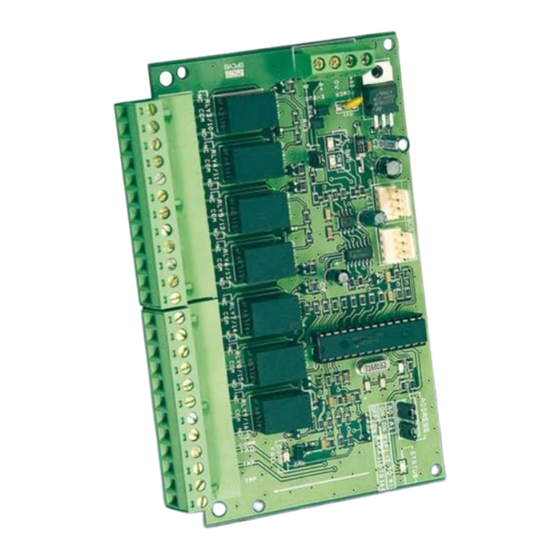

Relay Expansion Module
Module d'extension de relais
Módulo de Expansión de Relés
Online Access Control /
Group Company
Gamme: Contrôle d'accès centralisé /
FR
EN
SP
Gama: Control de acceso centralizado
INSTALLATION MANUAL
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
FRANCAIS
ENGLISH
SPANISH

Publicité

Table des Matières
loading

Manuels Connexes pour CDVI CAA460P

Sommaire des Matières pour CDVI CAA460P

  • Page 1 FRANCAIS ENGLISH SPANISH CAA460P CAA460PNB Relay Expansion Module Module d’extension de relais Módulo de Expansión de Relés Online Access Control / Gamme: Contrôle d’accès centralisé / Gama: Control de acceso centralizado INSTALLATION MANUAL MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN Group Company...

  • Page 2: Module D'extension De Relais

    CAA460P ». Raccorder ensuite les bornes + et - de relais « prêts à utiliser » peuvent être du deuxième module CAA460P aux bornes + et - du ajoutés à chaque contrôleur pour un total premier module CAA460P. Voir Figure 1.

  • Page 3: Positionnement Des Cavaliers

    CAVALIER EOL Mettre le cavalier EOL (cavalier d’EDL) en posi- tion «INSTALLÉ» lorsque le CAA460P est au début (point de départ) ou à la fi n (point fi nal) du réseau en bus d’extension. Sinon, mettre le cavalier en position «NON INSTALLÉ».

  • Page 4: Installation Instructions

    Then, connect the + and - terminals on the second to the CT-V900-A controller. Up to two CAA460P module to the + and - terminals on the fi rst “plug and play” relay expansion modules CAA460P module. See Figure 1.

  • Page 5: Jumper Settings

    Set all jumpers to OFF whenever resetting the controller. EOL JUMPER Place the EOL jumper ON when the CAA460P is at the beginning (Start Point) or at the end (End Point) of the E-Bus network. Otherwise, place the jumper OFF. See Figure 4.

  • Page 6: Módulo De Expansión De Relés

    CONEXIÓN DE VARIOS MÓDULOS CAA460P instalar segundo módulo CAA460P, conecte los terminales A y B del segundo módulo CAA460P a los terminales A y B del primer módulo CAA460P. primer CAA460-P conecta 2] VISTA GENERAL DE LOS TERMINALES al controlador CT-V900-A como se explica en “Conexión de un Módulo CAA460P Individual”.
  • Page 7 Figura 4 : Confi guración de Puentes 3] CONFIGURACIÓN DE PUENTES Como se ve en la Figura 3, hay 5 puentes en el CAA460P los que defi nen algunos de los modos de funcionamiento del módulo. Figura 3 : Ubicación de los Puentes Ajustar todos los puentes en OFF cada vez que se reinicialize el controlador.
  • Page 8 Reference : G0301FR0253V02 Extranet : EXE-CDVI_IM CAA460P CMYK A5 EN-FR-SP 02 Manufacturing Access Control since 1985 G0301FR0253V01 CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI CDVI IBÉRICA...
