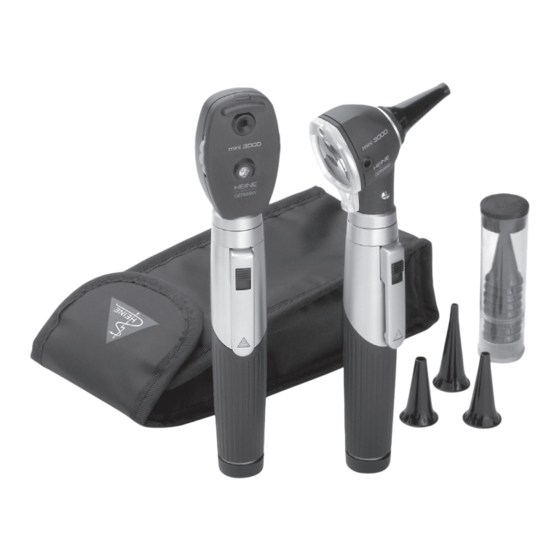

HEINE mini 3000 Instructions D'utilisation

FRANÇAIS ESPAÑOL
HEINE mini 3000
®
HEINE Optotechnik GmbH & Co. KG
Kientalstr. 7 · 82211 Herrsching · Germany
Tel. +49 (0) 81 52 / 38 - 0
Fax +49 (0) 81 52 / 38 - 2 02
E-Mail: info@heine.com · www.heine.com
med 3706 1/12.11
Garantie
A la place du délai de garantie légal de 2 ans, nous garantissons cet appareil (à l'exception des
consommables comme par ex. les ampoules, les pointes et les piles) pendant cinq ans à compter
de la livraison des marchandises départ usine. Nous garantissons le bon fonctionnement de
l'instrument fourni, sous réserve qu'il soit utilisé selon les normes prescrites par le fabricant dans le
respect du mode d'emploi. Tous les dysfonctionnements ou les pannes intervenant pendant la
période de garantie légale et de garantie de l'entreprise seront réparés gratuitement, à condition
qu'ils résultent d'un défaut des composants, de la conception ou de la fabrication. En cas de
réclamation pour un défaut pendant la période de garantie légale, l'acheteur devra apporter la
preuve que ce défaut existait au moment de la livraison. Cette garantie légale et la garantie de
l'entreprise ne s'appliquent pas aux dommages résultant d'une usure normale, d'une utilisation
incorrecte, de l'utilisation de pièces / pièces de rechange non d'origine HEINE (en particulier les
ampoules, qui sont conçues spécialement pour HEINE selon les critères suivants : couleur de
température, longévité, sécurité, qualité optique et performances). Sont également exclues toutes
les réparations ou modifications effectuées par des personnes non autorisées par HEINE, ainsi que
dans les cas où le client ne respecte pas les instructions du mode d'emploi.
Toute modification des instruments HEINE avec des pièces ajoutées ou modifiées qui ne correspondent
pas à la version originale des instruments entraine une annulation immédiate de la garantie de bon
fonctionnement et ainsi du droit à la garantie. Toutes réclamations ultérieures, en particulier pour le
remplacent de dommages non directement liés au produit HEINE sont exclues.
Pour les réparations, contactez votre fournisseur, qui nous retournera les marchandises ou les
adressera à notre agent agréé.
Acheté chez
le
Instructions d'utilisation
Avant de mettre en service le HEINE mini 3000 , veuillez lire attentivement ce mode d'emploi
®
et le conserver soigneusement pour toute consultation ultérieure.
Ce produit électronique doit être recyclé selon les lois en vigueur.
Applied Part BF
N'ouvrez pas l'instrument / la poignée à piles à proximité du patient.
1. Poignée à piles HEINE mini 3000
®
Champ d'application :
La poignée à piles HEINE mini 3000 est exclusivement destinée à l'alimentation d'instruments
®
à fonctionnement HEINE mini 3000 ® .
Alimentation :
• 2 piles Alkaline (AA, LR6)
Attention : l'utilisation des batteries Alcaline-Manganèse avec du lithium n'est pas autorisée,
car ces batteries réduisent la durée de vie des ampoules.
• La poignée HEINE mini 3000 peut être équipée d'une batterie rechargeable HEINE pour 2,5 V
®
(mini 2Z) pour utilisation avec le chargeur HEINE mini NT ® .
Durée de charge :
• La station de charge HEINE mini NT
® indique au moyen d'un anneau illuminé lorsque les
batteries rechargeables sont complètement rechargées (l'anneau ne clignote plus et reste
constamment illuminé) :
batterie rechargeable mini 2Z (2,5 V, NiMH) = ca. 4 h (730 mAh).
•
Raccord pour instrument :
Filetage interne dans la partie supérieure de la poignée (1).
Mise en marche :
Pousser l'interrupteur (2) vers le bas.
Arrêt :
Repousser l'interrupteur vers le haut. Arrêt automatique de la poignée par fixation avec le clip
dans la poche d'une blouse.
Changement de piles :
Dévisser le culot (3) et extraire les piles / batterie rechargeable en secouant la poignée.
Introduire les piles neuves/batterie rechargeable, avec le pôle positif dirigé vers la partie supérieure
de la poignée
Nettoyage :
Essuyer la poignée à piles avec un chiffon humide (avec un agent nettoyant légèrement alcalin ou
au pH neutre).
Pour la désinfection ou un nettoyage désinfectant de la surface externe de la poignée à piles,
nous vous recommandons une désinfection par essuyage. On utilisera des produits autorisés
pour les produits médicaux en plastique.
Toute désinfection par pulvérisation, immersion et stérilisation est interdite.
2. Ophtalmoscope HEINE mini 3000
®
Champ d'application :
Le ophtalmoscope HEINE mini 3000 est exclusivement destiné à l'examen de l'œl.
®
Pour procéder à une examination, tenir l'instrument de telle sorte que l'index repose sur la roue de
lentilles (1). La roue de diaphragmes (3) est également actionnée avec l'index.
Dans la fenêtre de lecture (2), apparaissent les valeurs des lentilles enclenchées. Les valeurs
négatives figurent en rouge et les valeurs positives en noir.
Changement d'ampoule
Dévisser l'instrument de la poignée et retirer l'ampoule (4) vers le bas. Essuyer le verre de la
nouvelle ampoule avec un chiffon propre. Insérer l'ampoule de façon à ce que la tige d'ajustage (5)
rentre dans le passage prévu à cet effet.
Nettoyage
Essuyer le boîtier de l'instrument avec un chiffon souple, imbibé d'alcool. Utiliser un coton-tige
imbibé d'alcool pour les surfaces en verre.
3. Lampe HEINE mini 3000 Focalux
®
Champ d'application :
La lampe HEINE mini 3000 Focalux est utilisée comme dispositif d'éclairage lors de l'examen
®
général de la cavité buccale, de la gorge, du nez, de l'épiderme ainsi que lors de l'examen du
segment antérieur de l'œil. En outre, elle permet également une ophtalmoscopie indirecte, en
combinaison avec une loupe de copiage ophtalmologique.
Alimentation :
Pour l'alimentation électrique, n'employer que des appareils dont l'utilisation est agréé dans le
domain médical.
Mise en service
Placer l'instrument sur le manche.
Allumer l'éclairage et diriger le rai de lumière sortant du prisme (7) sur une surface blanche.
La glissière (1) permet le réglage du foyer lumineux entre un parcours de rayons parallèle
(glissière en bas) et un parcours convergent.
Utilisation la loupe + 3 D
La loupe est placée sur la partie cylindrique (8) de la torche à main. Veiller à ce que le rebord (5)
de la bague de la loupe (6) qui supporte la loupe, soit dirigé vers le haut.
La loupe permet, dans le cas de l'ophtalmoscopie indirecte, un travail aisé pour un examinateur
presbyte, tout en fournissant un agrandissement de l'image du fond. Placer toujours la loupe au
milieu de la torche à main.
Remplace de l'ampoule
Important : Le fonctionnement parfait de cet instrument n'est garanti qu'en utilisant
uniquement des ampoules HEINE.
Enlever l'instrument de sa poignée.
Saisir le col (3) de l'ampoule, entre les ongles du pouce et de l'index et extraire l'ampoule ves le bas.
Mettre en place une nouvelle ampoule, après en avoir essuyé le capot, avec un chiffon propre, de
telle sorte que la tige d'ajustage (4) s'enclenche dans l'évidement (2).
Nettoyage
Essuyer le boîtier de l'instrument avec un chiffon souple, imbibé d'alccol. Utiliser un coton-tige
imbibé d'alcool pour les surfaces en verre.
FRANÇAIS
4. Porte-abaisse-langue HEINE mini 3000
Champ d'application :
Le porte-abaisse-langue HEINE mini 3000 ® est exclusivement destiné à l'éclairage de la cavité
buccale et de la gorge.
Mise en place et ejection des abaisse-langue :
Introduire un abaisse-langue dans la glissière (3) jusqu'à enclenchement. L'abaisse-langue est
éjecté en appuyant sur le cliquet.
Changement d'ampoule
Dévisser la douille de protection (1) et retirer l'ampoule (2). Placer une nouvelle ampoule et
revisser fermement la douille.
Nettoyage
Essuyer avec des produits de désinfection et de nettoyage. Ne pas mettre en autoclave et ne pas
immerger.
5. Otoscope HEINE mini 3000
®
Otoscope F.O. HEINE mini 3000
Champ d'application :
Les otoscopes HEINE mini 3000 sont destinés à l'examen du conduit auditif ainsi que, plus
®
généralement, à l'éclairage de surfaces dans le cadre d'examens non invasifs.
Consignes d'utilisation :
Ne jamais introduire l'otoscope dans le conduit auditif sans spéculum.
la peau ne doit pas dépasser une minute. Pour les tests penumatiques, veiller à doser finement la
pression.
Mise en service
Mise en place des spéculums :
Pour une examination du canal auditif, les otoscopes doivent être munis de spéculums
réutilisables en SANALON S (noirs) ou de spéculums à usage unique AllSpec (gris).
Mettre le spéculum sur l'otoscope de telle sorte que la came à l'intérieur du spéculum épouse
la fente type baïonette (1). Serrer le spéculum en le faisant tourner légèrement sur la droite.
Loupe pour grossissement :
La lentille dans la fenêtre d'observation (2) permet d'obtenir un grossissement d'environ 3 fois.
Pour une instrumentation, faire pivoter la loupe sur l'un des deux côtés.
Raccord de soufflerie :
L'otoscope F.O. HEINE mini 3000 possède un raccord pour, éventuellement, brancher une
®
soufflerie. Cette soufflerie est livrable comme accessoire.
Utilisation à des fins d'éclairage :
L'otoscope peut – avec ou sans spéculum – servir à l'éclairage de la cavité buccale ou de la
peau. Eviter cependant le contact avec les muqueuses ou les plaies.
Changement d'ampoule
Pour l'otoscope HEINE mini 3000 , faire pivoter la fenêtre (2) sur le côté et extraire l'ampoule (3) en
®
la tirant vers soi. Introduire la nouvelle ampoule en la poussant jusqu'aux limites de son réceptacle.
Pour l'otoscope F.O. HEINE mini 3000 , il faut le dévisser de la poignée et retirer l'ampoule (3)
®
vers le bas. Ensuite, introduire la nouvelle ampoule en la poussant jusqu'aux limites de son
réceptacle.
Nettoyage et stérilisation
Tête de l'otoscope: Nettoyer l'extérieur avec un chiffon doux et l'intérieur avec un coton-tige,
le cas échéant imbibé d'un peu d'alcool. Une stérilisation au gaz est tout à fait possible. Ne pas
immerger dans un liquide.
Les spéculums réutilisables en SANALON S peuvent être nettoyés avec tous les produits
courants, désinfectés et stérilisés à l'autoclave (max. 3 bars).
Les spéculums AllSpec sont à usage unique. Ne jamais les réutiliser: tenter de les nettoyer
pourrait en détériorer l'extrémité et, de ce fait, blesser le patient.
6. HEINE mini 3000 Cliplamp
®
Champ d'application :
La HEINE mini 3000 ® Cliplamp est seulement conçu pour l'examen de la surface de la peau.
Nettoyage :
Essuyer la Cliplamp avec un chiffon humide (avec un agent nettoyant légèrement alcalin ou au
pH neutre). Pour la désinfection ou un nettoyage désinfectant de la surface externe de la Cliplamp,
nous vous recommandons une désinfection par essuyage. On utilisera des produits autorisés
pour les produits médicaux en plastique.
Toute désinfection par pulvérisation, immersion et stérilisation est interdite.

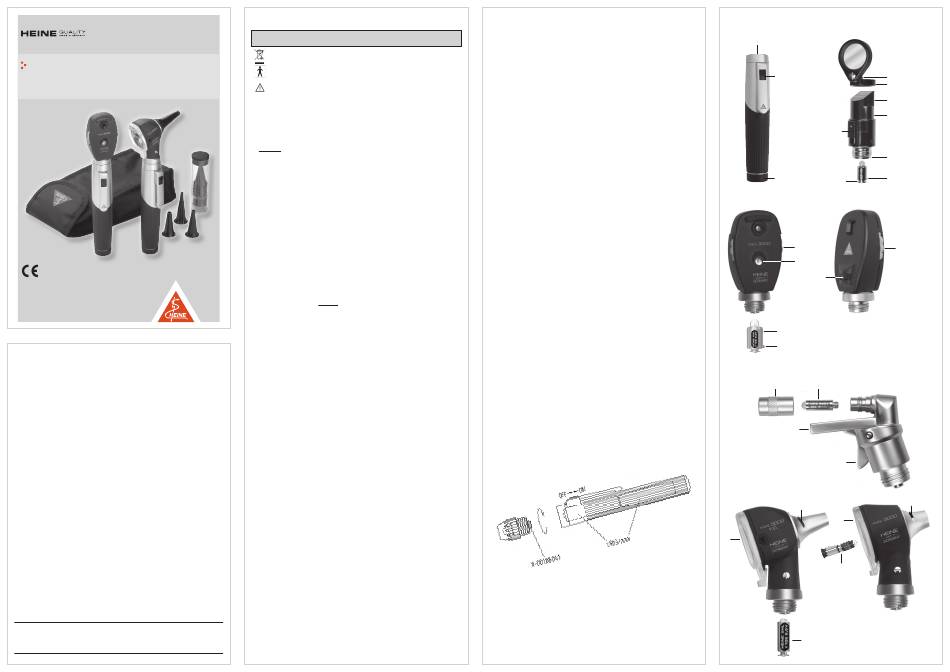

1. Poignée à piles
®
HEINE mini 3000
®
1
2
®
Le temps de contact avec
3
2. Ophtalmoscope HEINE mini 3000
1
4
5
4. Porte-abaisse-langue HEINE mini 3000
1
3
5. Otoscope F.O. HEINE mini 3000
Otoscope HEINE mini 3000
2
3. Lampe HEINE
mini 3000 Focalux
®
5
6
7
8
1
2
4
3
®
1
2
3
®
2
4
®
®
1
1
2
3
3
