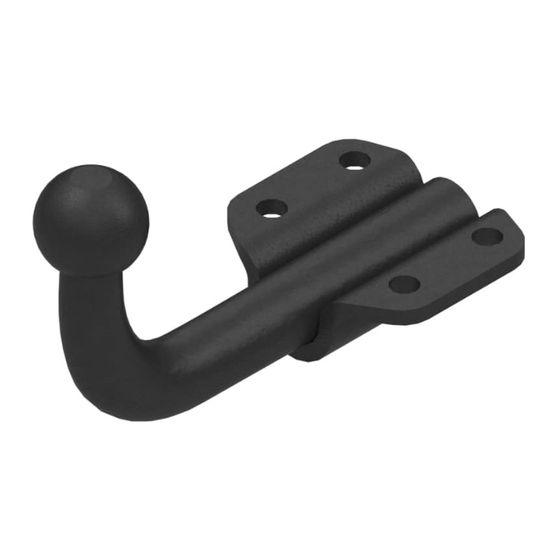

Trekhaken – Attelages – Anhängevorrichtungen – Tow bars
Hyundai Getz
09/2002 - ....
EEC APPROVAL N°: e6*94/20*0357*00
GDW nv – Hoogmolenwegel 23 – B-8790 Waregem
TEL. 32(0)56 60 42 12(5) – FAX. 32(0)56 60 01 93
Email: gdw@gdwtowbars.com - Website: www.gdwtowbars.com
GDW Ref. 1363
D/
S/
Max.
:
6,50
KN
:
45
kg
:
1100
kg
Publicité
Manuels Connexes pour gdw 1363
Sommaire des Matières pour gdw 1363
- Page 1 Trekhaken – Attelages – Anhängevorrichtungen – Tow bars Hyundai Getz 09/2002 - …. GDW Ref. 1363 EEC APPROVAL N°: e6*94/20*0357*00 6,50 1100 Max. GDW nv – Hoogmolenwegel 23 – B-8790 Waregem TEL. 32(0)56 60 42 12(5) – FAX. 32(0)56 60 01 93 Email: gdw@gdwtowbars.com - Website: www.gdwtowbars.com...
- Page 2 Hyundai Getz 09/2002 - …. Ref. 1363...
- Page 3 (zie foto) en maak in de onderkant van de bumper een insnijding volgens bijgeleverde schets. Monteer de bumper met de stootbalk over de trekhaak en span goed aan. Monteren van (*) en eveneens goed aanspannen Samenstelling 1 trekhaak referentie 1363 1 bolstang T43L030 4 bouten M12x40 10 borgrondsels M12 (*-A-B-C-C’)
- Page 4 Monter le pare-chocs avec le butoir au-dessus de l’attelage et fixer bien. Monter le (*) et également bien fixer. Composition 1 attelage référence 1363 1 tige boule T43L030 4 boulons M12x40 10 rondelles de sûreté M12 (*-A-B-C-C’)
- Page 5 (see photo) and make an incision in the underside of the bumper as on sketch enclosed. Assemble the bumper with buffer beam over the tow bar and tighten firmly. Assemble (*) and tighten also firmly. Composition 1 tow bar reference 1363 1 ball T43L030 4 bolts M12x40 10 security washers M12 (*-A-B-C-C’)
- Page 6 Stoßbalken (sehe Foto) und in Stoßstangeunterseite einen Einschnitt machen wie beigefügter Skizze. Stoßstange mit Stoßbalken über Anhängerkupplung montieren und alles gut anspannen. (*) montieren und gleichfalls gut anspannen. Zusammenstellung 1 Anhängerkupplung Referenz 1363 1 Kugelstange T43L030 4 Bolzen M12x40 10 Sicherheitsritzel M12 (*-A-B-C-C’)
- Page 7 Trekhaken Attelages Anhängevorrichtungen Tow bars Uitsnijding bumper : het gearceerde gebied moet weggesneden worden “B” = de bumper “O” = de onderrand van de bumper “M” = het midden van de bumper Découpe pare-chocs : la zone hachurée doit être découpée “B”...
