NS 212 BT
INSTALLATION

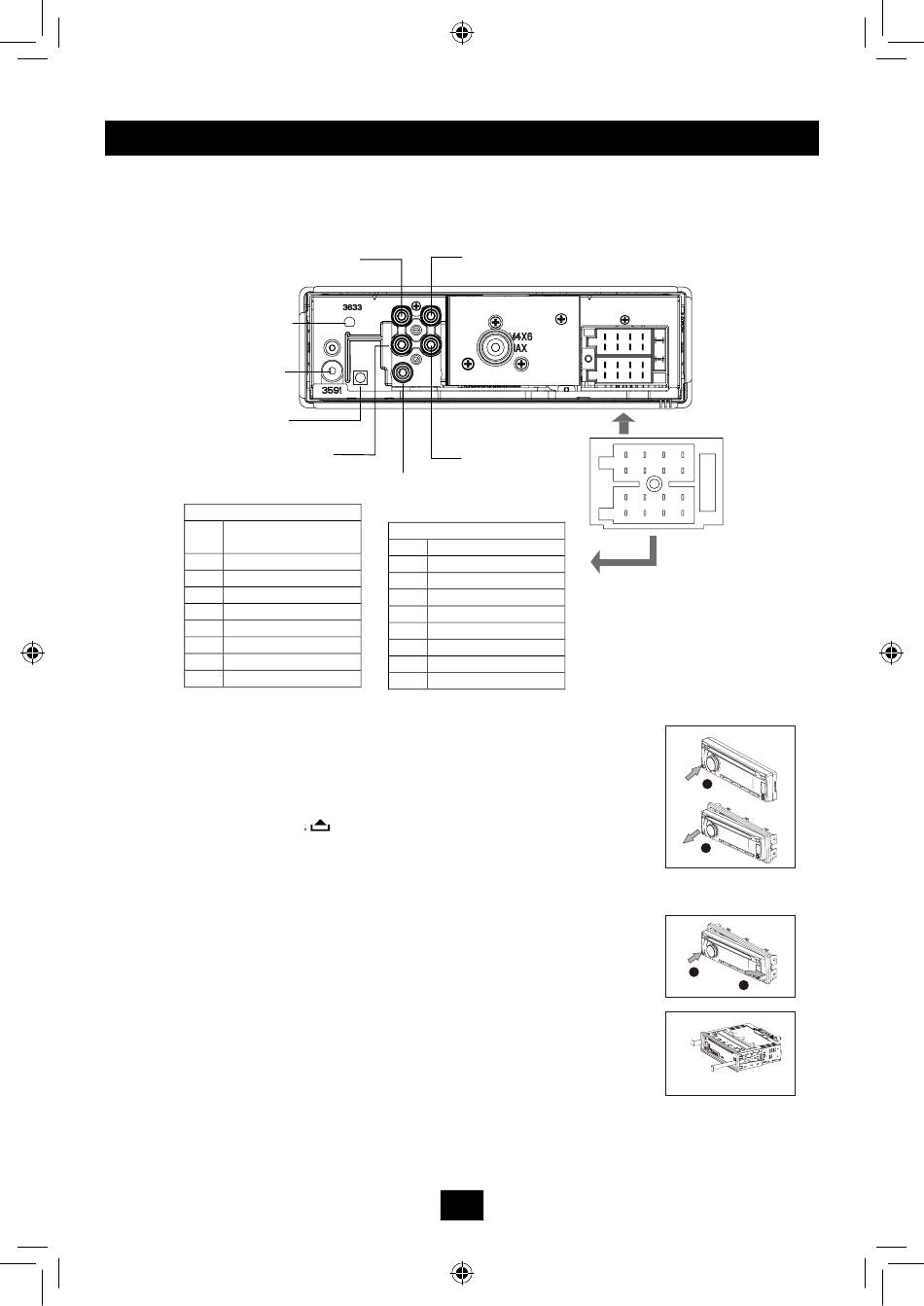

Schéma de câblage
LINE OUT AVANT DROIT
(ROUGE)
ANTENNE DAB
ANTENNE FM/AM
MIC
LINE OUT ARRIERE DROIT
(ROUGE)
COMPARTIMENT A
N0 Définition Arrière
droit +
A1 NC
A2 Mute
A3 NC
A4 Batterie +
A5 AMP
A6 NC
A7 ACC+
A8 Terre
Système antivol
Le panneau de contrôle de l'appareil est détachable. Enlever ce panneau
de contrôle rendra inutilisable l'appareil.
Retirer le panneau détachable
Appuyez sur le bouton
Tenez la partie extérieure de l'appareil et tirez le panneau.
Appuyez légèrement sur le bouton du casier et ouvrez le couvercle. Placez
le panneau dans le casier et prenez-le quand vous quittez votre véhicule.
Installer le panneau détachable
Installez le côté droit du panneau dans l'appareil. Appuyez sur le côté
gauche pour le faire entrer dans l'appareil. Un clic se fait entendre lorsque le
panneau est bien installé.
Enlever l'appareil du véhicule
Eteignez complètement l'appareil.
Enlevez le panneau et le cadre de décoration.
Remettez les vis dans les orifices qui se trouvent au dessus de l'appareil
Débranchez et enlevez l'appareil.
LINE OUT AVANT GAUCHE
(BLANC)
LINE OUT ARRIERE
(ROUGE)
SUB OUT
(BLEU)
COMPARTIMENT B
N0 Définition
B1 Arrière droit +
B2 Arrière droit -
B3 Avant droit +
B4 Avant droit -
B5 Avant gauche +
B6 Avant gauche -
B7 Arrière gauche +
B8 Arrière gauche -
.
11
9
NOTICE D'EMPLOI
1 3 5 7
B
2 4 6 8
1 3 5 7
2 4 6 8
A
1
1
1
2
2
2
2
1
2
2
1
1
