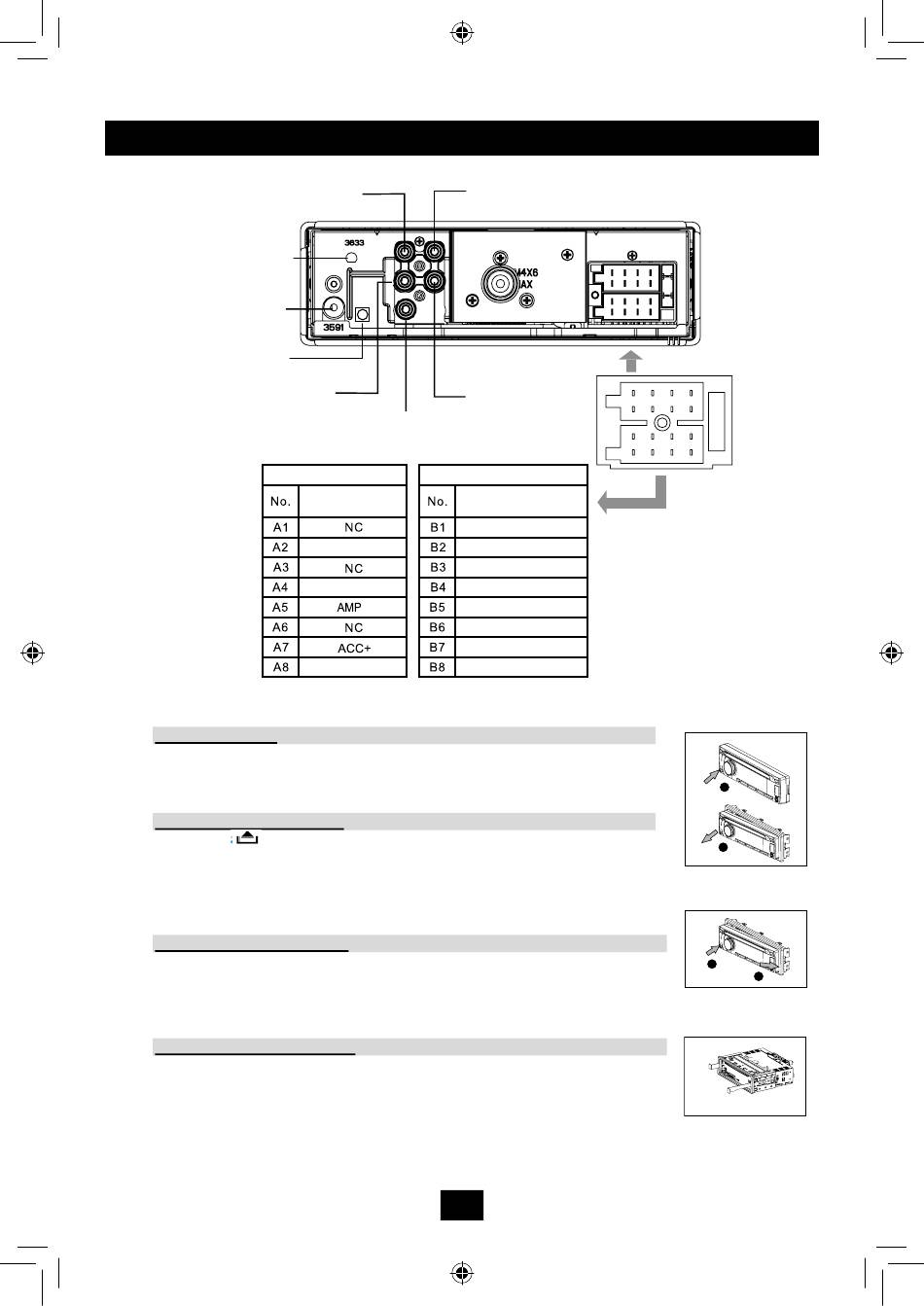

Esquema dos cabos
LINE OUT AVANT DROIT
ANTENNE DAB
ANTENNE FM/MW
BLUETOOTH
NS 212 BT
LINE OUT ARRIERE DROIT
ROUGE
COMPARTIMENTO A
COMPARTIMENTO A
N0 Definição traseira
direita +
A1 NC
A2 Mute
A3 NC
A4 Bateria +
A5 AMP
A6 NC
A7 ACC+
A8 Terra
Sistema antifurto
O painel de controlo da unidade é destacável. A retirada do painel de
controlo torna a unidade inutilizável.
Retirar o painel destacável
Pressionar .
Segurar na parte exterior da unidade e puxar o painel.
Pressionar ligeiramente o botão da caixa e abrir a tampa. Colocar o painel
na caixa e levá-la sempre que abandonar o veículo.
Instalar o painel destacável
Prender o lado direito do painel na unidade. Carregar no lado esquerdo para
encaixar na unidade. Assim que o painel estiver bem instalado, ouve-se um
clique.
Retirar a unidade do veículo
Desligar a unidade.
Retirar o painel e a moldura decorativa, se for caso disso.
Voltar a colocar os parafusos nos orifícios que se situam na parte superior
da unidade.
Desligar e retirar a unidade.
UTILIZAÇÃO
INÍCIO
De acordo com as operações, é possível utilizar as teclas da unidade ou do comando remoto.
Premir o botão SRC da unidade ou do comando remoto. Para desligar a unidade, premir o mesmo
botão durante algum tempo.
É possível regular o volume da unidade rodando o botão do volume.
LINE OUT AVANT GAUCHE BLANC
LINE OUT ARRIERE
GAUCHE
SUB OUT
BLEU
COMPARTIMENTO B
Definição
Definição
traseira direita +
Traseira direita +
COMPARTIMENTO B
Mute Traseira direita -
N0 Definição
Frente direita +
B1 Traseira direita +
Bateria +
Frente direita -
B2 Traseira direita-
B3 Frente direita +
Frente esquerda +
B4 Frente direita -
Frente esquerda -
B5 Frente esquerda +
Traseira esquerda +
B6 Frente esquerda -
Terra Traseira esquerda -
B7 Traseira esquerda
B8 Traseira esquerda
98
MANUAL DE INSTRUÇÕES
1 3 5 7
B
2 4 6 8
1 3 5 7
2 4 6 8
A
1
1
2
1
2
2
2
1
2
1
2
1
