2.7

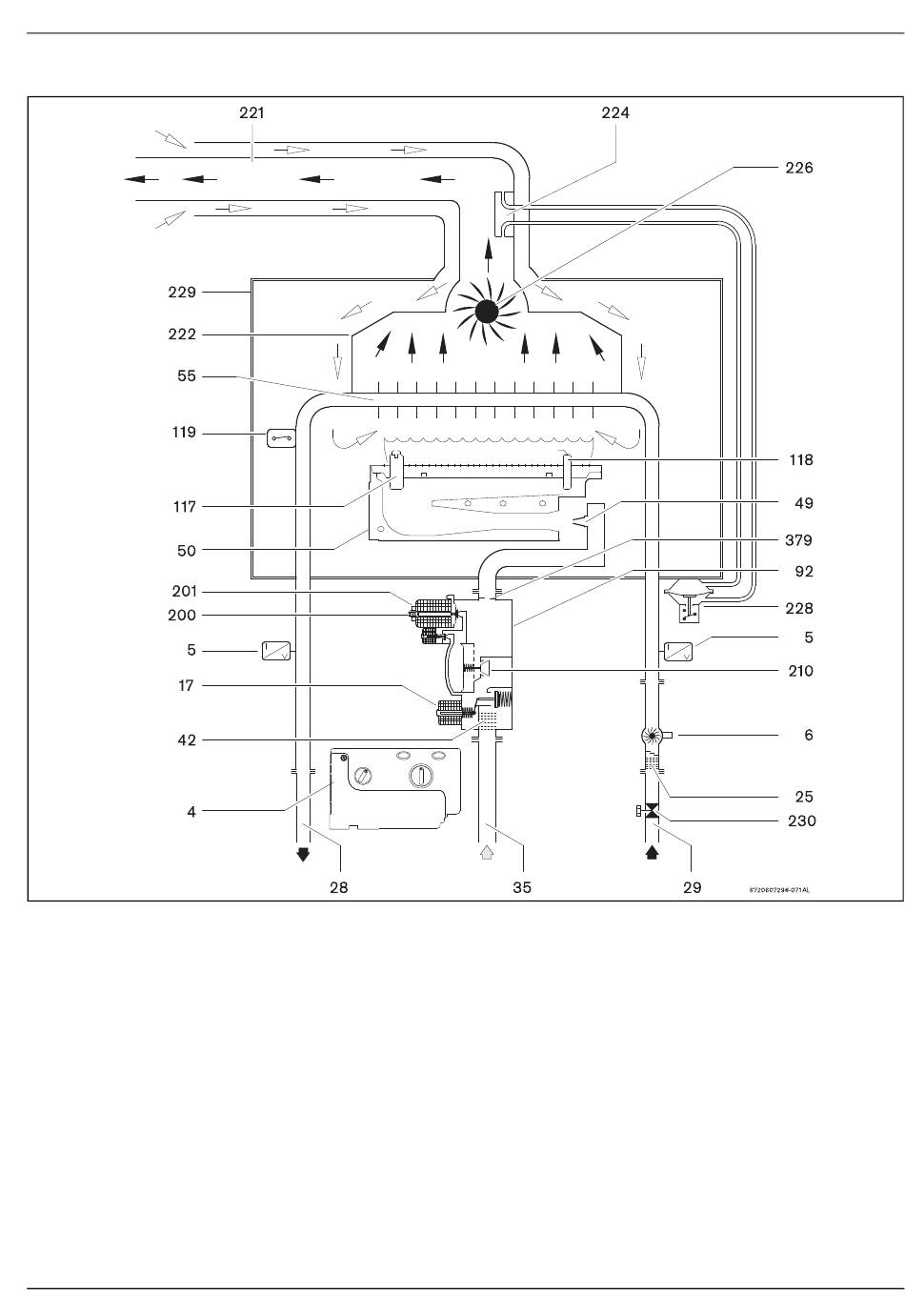

Schéma de fonctionnement
Fig. 2
Schéma de fonctionnement
[4]
Tableau électrique
[5]
Sonde de température (CTN)
[6]
Détecteur de débit
[17]
Electrovanne de sécurité
[25]
Filtre/limiteur de débit
[28]
Départ eau chaude sanitaire
[29]
Entrée eau froide
[35]
Arrivée gaz
[42]
Filtre gaz
[49]
Injecteur
[50]
Brûleur
[55]
Corps de chauffe
[92]
Bloc gaz
[117]
Électrode d'allumage
Ondéa Hydrosmart – 6 720 607 298 (2015/05)
[118]
Électrode d'ionisation
[119]
Thermostat sécurité surchauffe
[200]
Vis de réglage de débit gaz mini
[201]
Écrou de blocage du régulateur
[210]
Electrovanne de modulation
[221]
Tuyau de ventouse
[222]
Buse
[224]
Prise de pression extracteur
[226]
Extracteur
[228]
Pressostat différentiel
[229]
Caisson étanche
[230]
Vanne d'arrêt eau
[379]
Diaphragme gaz
Consignes relatives à l'appareil
7
