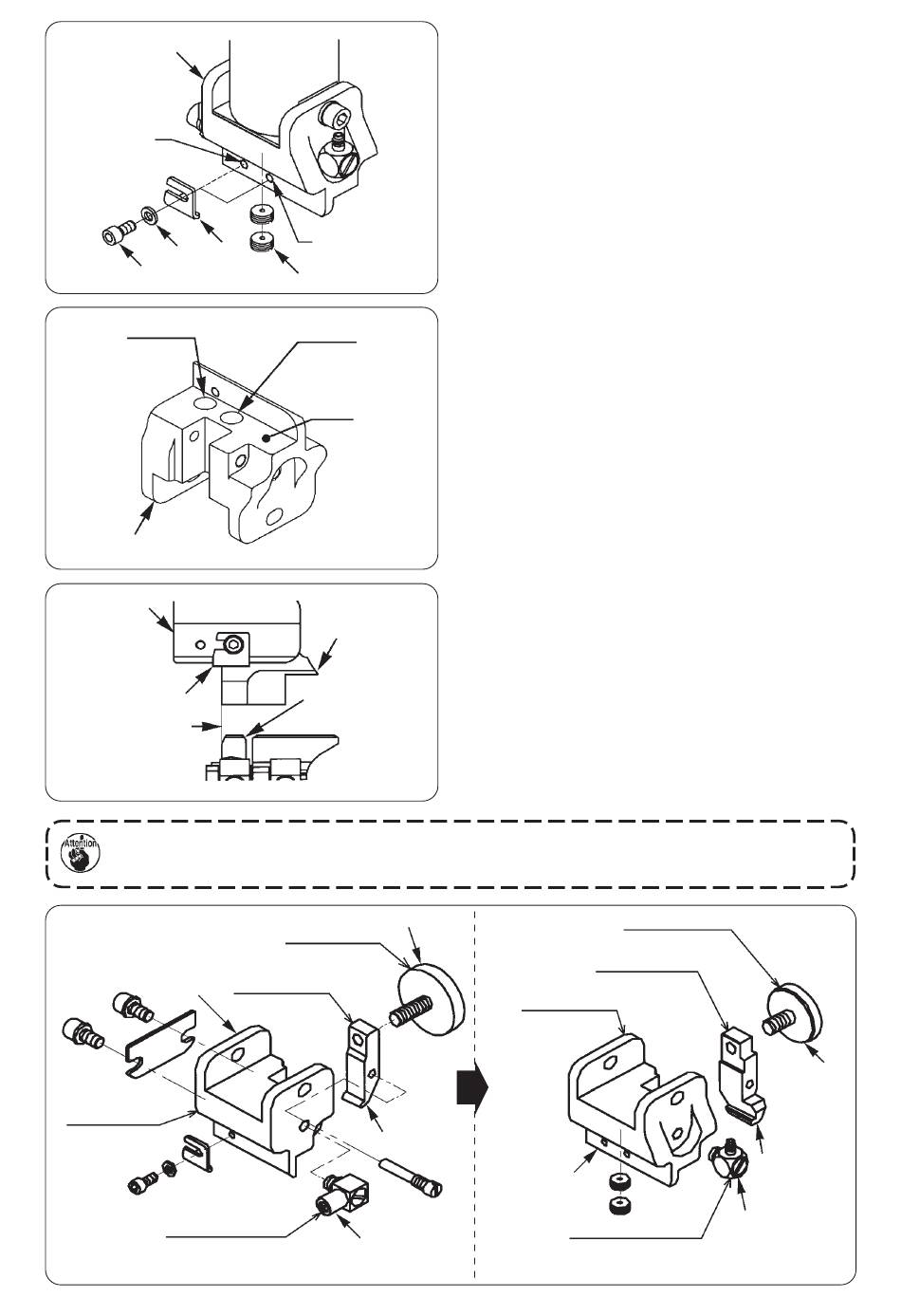

(5) Changement de la position de la
butée de couteau
Retirer la butée de couteau ❶ du socle de
1)
fixation de couteau ❹ , la vis de fixation ❷ et la
rondelle ❸ et la déplacer de l'orifice à vis A à
l'orifice à vis B.
Poser les deux bouchons d'arrêt ❺ sur l'orifice
2)
à vis C de façon qu'ils ne dépassent pas du plan
de fixation de couteau E.
Régler la position de la butée de couteau ❶ de
3)
façon que l'arrière du couteau fendeur (œillet)
et l'arrière du porte-couteau soient alignés.
❽
Vis de fixation de couteau fendeur
Plaque de fixation de couteau fendeur
32061210
Socle de fixation de
couteau fendeur
