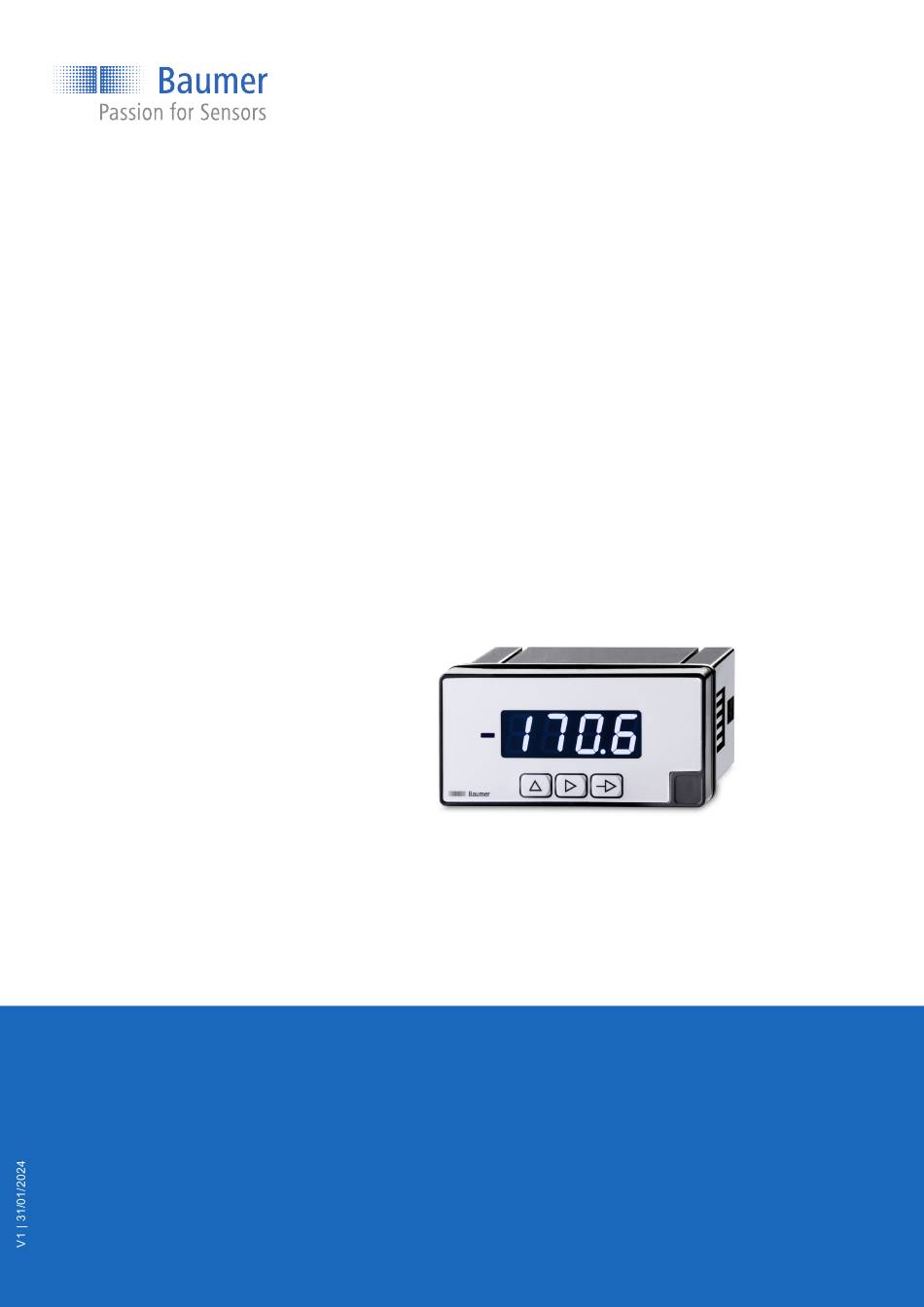

- Page 1 Instructions d'utilisation PA406 Afficheur de process...
- Page 2 6 Fonctions d’exploitation..........................13 Configuration signal d'entrée ......................13 Configuration de l'affichage......................... 15 Configuration sorties de valeurs limites ....................18 Configuration sortie analogique ......................21 Définir les limites ..........................23 Protéger la paramétrisation par code....................24 Instructions d'utilisation PA406 | V1...
- Page 3 Baumer Liste des illustrations Liste des illustrations Fig. 1 Diagramme modules de configuration ....................12 Fig. 2 Sorties limites - temporisation ......................18 Fig. 3 Sorties limites - l'hystérésis asymétrique .................... 18 V1 | PA406 Instructions d'utilisation...
- Page 4 Les illustrations sont présentées à titre d’exemple. Baumer se réserve le droit de procéder à des modifications à tout moment. Le manuel est un document complémentaire à la documenta- tion existante sur le produit.
- Page 5 Indique un danger à faible risque qui pourrait entraîner des bles- sures corporelles mineures ou modérées s’il n’est pas évité. AVIS Indique un avertissement de dommages matériels. INFORMATION Indique les informations pratiques et les conseils qui permettent une utilisation optimale de l’équipement. V1 | PA406 Instructions d'utilisation...
- Page 6 Pour les capteurs de température Pt100-3 fils Plage d'affichage linéarisable Affichage LED, 4 chiffres, programmable 2 valeurs limites 1 sortie relais Sortie analogique 4...20 mA Codeur de valeur de consigne 4...20 mA Boîtier DIN 96 x 48 mm Instructions d'utilisation PA406 | V1...
- Page 7 Préparez la découpe selon les dimensions indiquées. b) Pousser l'appareil (1) avec joint (2) dans la découpe. c) Sécurisez l'appareil par l'arrière utilisant l'étrier de fixation (3). d) Etablir la connexion électrique de l'appareil. V1 | PA406 Instructions d'utilisation...
- Page 8 Alimentation IN / détecteur - n.c. n.c. n.c. 20mA IN+ Alimentation détecteur +24V 10V / 200V IN+ Thermocouple Pt100 Thermo- Pt100 B Common Thermo+ Pt100 A n.c. n.c. n.c. Pt100 B n.c. n.c. n.c. n.c. n.c. n.c. Instructions d'utilisation PA406 | V1...
- Page 9 EXC+ V IN+ Entrée courant Capteur 4 fils, ali- Afficheur Alimenation Capteur mentation externe externe capteur OUT+ OUT- I IN+ Capteur 3 fils, ali- Afficheur Alimenation Capteur mentation externe externe capteur OUT+ OUT- I IN+ V1 | PA406 Instructions d'utilisation...
- Page 10 2 fils 4 ... 20 mA Afficheur Alimenation Capteur capteur, alimenta- externe capteur tion externe OUT+ I IN+ 2 fils 4 ... 20 mA Afficheur Capteur capteur OUT+ EXC+ I IN+ Entrée température Pt100 Pt100 Thermocouple Thermocouple Instructions d'utilisation PA406 | V1...
- Page 11 Affichage LED à 4 chiffres Label Position de l'étiquette d'unité Appeler le mode PROG Sélectionner la ligne de pro- Bouton grammation Affichage MIN/MAX Sélection Digit/Fonction Bouton – Incrémenter le digit sélec- Bouton tionné LED d’état V1 | PA406 Instructions d'utilisation...
- Page 12 L'accès à la programmation peut être bloqué au niveau de la programmation. Par conséquence, les différentes lignes de programmation sont visibles mais ne permettent pas de les éditer. La page d'acceuil de la programmation, présente au lieu de Instructions d'utilisation PA406 | V1...
- Page 13 Sélectionner le type de signal standard par bouton Signal d'entrée tension Signal d'entrée courant Confirmer par Signal d'entrée tension Sélectionner la plage de tension par bouton Sélection: Signal standard ±10 V Sélection: Tension ±200 VDC Confirmer par V1 | PA406 Instructions d'utilisation...
- Page 14 Confirmer par Configurer la valeur offset de l'afficheur. Programmable de -9,9 à +99 unités selon la résolution. La valeur d'offset permet de compenser une différence existante entre la valeur réelle et la valeur mesurée. Confirmer par Instructions d'utilisation PA406 | V1...
- Page 15 Affichage 1 faut seulement saisir les valeurs affichées attribuées par clavier (mode Teach). Affichage 2 Mesure 1 Mesure 2 Configuration Affichage INFORMATION On peut sélectionner seulement les paramètres de configuration pour le signal d'entrée sélec- tionné. V1 | PA406 Instructions d'utilisation...
- Page 16 Saisir par clavier de -9999 à 9999. Valeur affichée attribuée à la deuxième valeur de mesure La valeur saisie ici se présente lorsque le signal d'entrée atteint la deuxième valeur de mesure. Plage de -9999 à 9999 Instructions d'utilisation PA406 | V1...
- Page 17 Permet de régler la fréquence limite du filtre passe-bas (Fc), utilisé par l'afficheur pour lisser des anomalies de l'affichage. Programmable de 0 à 9 par touche Augmenter la valeur du filtre ralentit le temps de réaction de l'afficheur. La valeur 0 désactivera le filtre. Confirmer par V1 | PA406 Instructions d'utilisation...
- Page 18 La programmation de l'hystérésis se fait en unités de 0 à 9999. L'hystérésis est seulement actif lors de la désactivation des sorties limites. Seuil 1 Hystérésis Seuil 2 Hystérésis Relais 1 = HIGH Relais 2 = Fig. 3: Sorties limites - l'hystérésis asymétrique Instructions d'utilisation PA406 | V1...
- Page 19 Configuration des limites PA406 est utilisé comme codeur de valeur de consigne Si le codeur de valeur de consigne analogique est activé (voir Configuration de la sortie analo- gique), on peut configurer le relais d'alarme à être activé de manière correspondante: Sélectionner le mode d'activation par bouton...
- Page 20 Normalement ouvert Normalement fermé Confirmer par Fonction de la sortie relais Temporisation Hystérésis Délai ou valeur hystérésis Programmation de la temporisation (dLY) de 0 à 99 s ou de l'hystérésis (HYS) de 0 à 9999 unités. Instructions d'utilisation PA406 | V1...
- Page 21 Cette valeur affichée veut dire que la valeur finale de la sortie analogique est atteinte. Valeur réglable de -9999 à 9999. Valeur analogique minimum Cette valeur affichée veut dire que la sortie analogique commence à évo- luer. Valeur réglable de -9999 à 9999.. Confirmer par V1 | PA406 Instructions d'utilisation...
- Page 22 Remarque : la dernière valeur n'a pas été modifiée depuis au moins 1 mi- nute. Une valeur quelconque entre -9999 et 9999 peut être prédéfinie. Confirmer par Il faut que la valeur soit entre les limites max et min. Instructions d'utilisation PA406 | V1...
- Page 23 Il est possible de protéger le clavier par code contre toute modification de la valeur de consigne. Appuyer sur le bouton , le message [CodE] apparaît. Appuyez sur le bouton pendant 5 secondes pour accéder au menu de protection par code. V1 | PA406 Instructions d'utilisation...
- Page 24 Oui, protéger tous les modules de configuration et quitter le mode de pro- grammation. Modifier le code Ici on peut modifier le code. L'appareil sauvegarde le code et quitte le mode de programmation. Instructions d'utilisation PA406 | V1...
- Page 28 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
