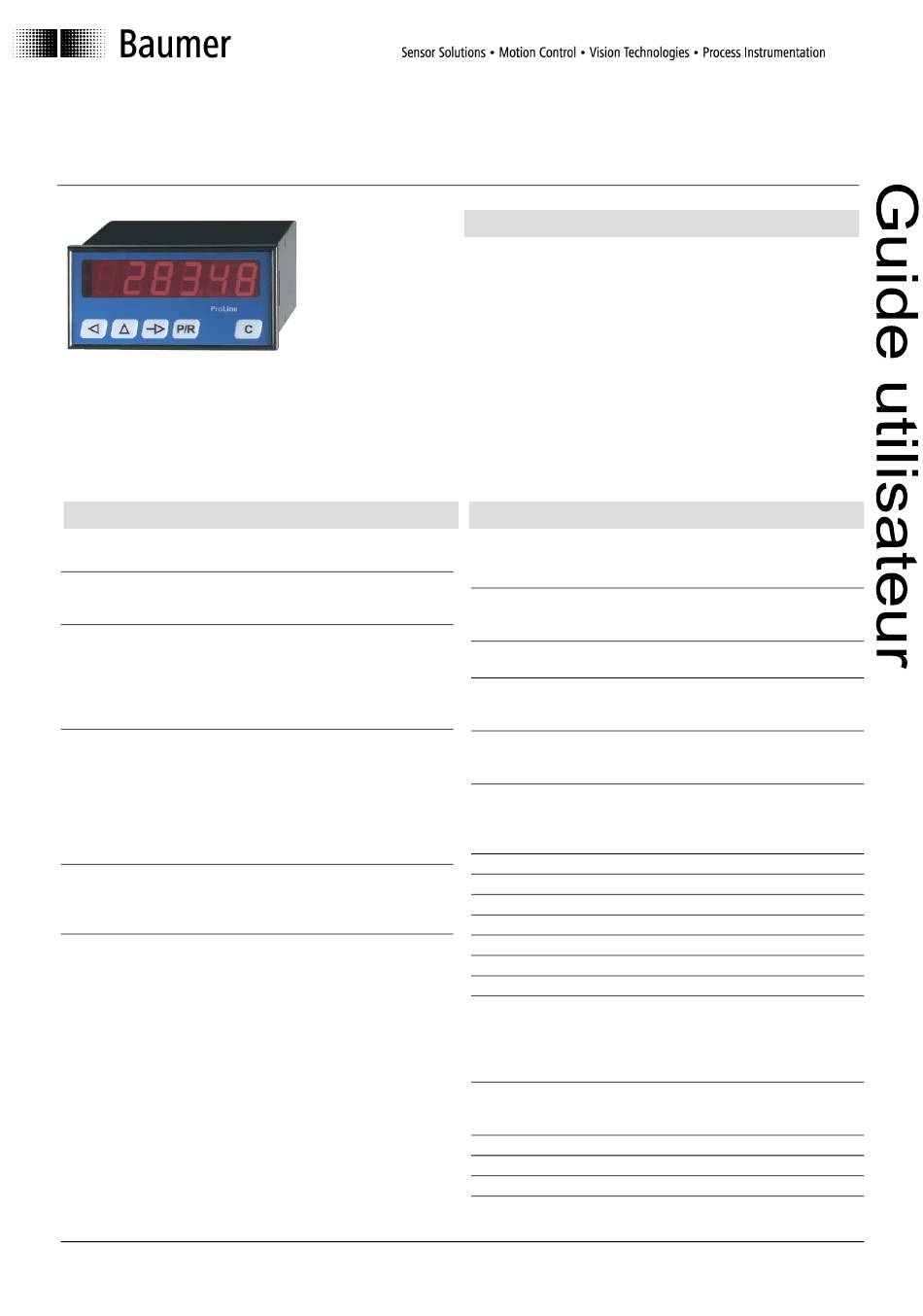

Baumer PCD41 Guide Utilisateur

Tachymètre avec 1 entrée analogique
Affichage LED grand format, hauteur 14 mm, 6 digits
2 seuils d'alarmes, Format DIN 48 x 96 mm
PCD41
| Fonctionnement
Tachymètre analogique pour signal de process en tension ou
en courant
Fonction High
Permet de mémoriser et d'afficher la valeur maximum
atteinte à l'affichage.
2 seuils P1 et P2 et sorties alarmes associées
Fonctionnement programmable en tant que :
- seuil haut, sortie alarme activée pour valeur d'affichage
la valeur du seuil programmé.
- seuil bas, sortie alarme activée pour valeur d'affichage
la valeur du seuil programmé.
2 entrées de commande
Ces entrées permettent par programmation de réaliser les
fonctions suivantes :
- remise à zéro de la valeur High
- fonction Hold affichage
- fonction «Keylock» ou «Pgmlock» pour verrouiller le clavier
ou interdire l'accès à la programmation
- fonction «Print» pour imprimer la valeur affichée
Liaison série
Permet de connecter le tachymètre à un PC ou à un
automate pour l'acquisition des données de production ou
pour la programmation de l'afficheur.
Baumer SAS
363 route des Martinets • 74250 FILLINGES
Tél 0 450 392 466 • sales.fr@baumer.com • www.baumer.com
Points forts
- Affichage 6 digits, LED rouge 14mm
- 1 entrée analogique pour signal de process
en tension 0 - 10 V ou 2 - 10 V
en courant 0 - 20 mA ou 4 - 20 mA
- Plage d'affichage programmable
- Mémorisation de la valeur maximum atteinte
- 2 sorties relais
- Liaison série RS485, RS422 ou RS232
Caractéristiques techniques
Entrée analogique
Signal en tension 0/2-10V ou courant 0/4-20 mA
Résolution
Entrées de commande
Compatibles, par programmation, NPN ou PNP
Tension de commande
Sortie 24 VDC, courant max. 100 mA
à Pour alimenter un codeur ou un détecteur
Sorties relais
à
Contact à ouverture ou fermeture, choix par programmation
Pouvoir de coupure
Liaison série RS485, RS422 ou RS232
Protocole
Vitesse max.
Alimentation
24 ou 48 VAC, sélection par commutateur
115 ou 230 VAC, sélection par commutateur
12 à 30 VDC
Consommation
Poids
Température d'utilisation
Protection en façade
Dimensions
Découpe
Boîtier encastrable
Raccordement
Connecteurs débrochables avec bornes à visser, section
2
1,5 mm max. Il est recommandé de réaliser le câblage des
lignes de commande en câble blindé et de les séparer des
lignes d'alimentation et de puissance.
Conformité DIN EN 61010-1
Emission
Choc
Conformités
PCD41
12 bits
40 VDC max.
260 VAC / 1A / 150 VA
ASCII
4800 bauds
7 VA
300 g
0 °C ... +50°C
IP65
48 x 96 x 121 mm
45 x 92 mm
Fixation par étrier fourni
Classe de protection II
Surtension catégorie II
Degré de pollution 2
DIN EN 61000-6-3
DIN EN 61000-6-2
CE, UL/cUL
02.10 • 171.03.260/1
Sous réserve de modifications
techniques ou d'erreurs
