Table Des Matières

Table des Matières

5.2

1. Grandeur mesurée

4. FONCTION MIN / MAX :

Sur les transmetteurs de la série EE36 il est possible d'afficher la plus petite ou la plus

grande valeur mesurée depuis la dernière mise sous tension ou reset.

Valeur la plus grande :

1. Faire le choix de la grandeur mesurée.

2. En appuyant au minimum pendant 5 secondes sur la touche ∆ c'est la valeur maxima-

3.1 En appuyant à nouveau pendant 5 secondes sur la touche ∆ l'afficheur revient en mode

3.2 Pendant l'affichage de la valeur, en appuyant pendant 5 secondes sur les deux touches

Valeur la plus petite :

1. Faire le choix de la grandeur mesurée.

2. En appuyant au minimum pendant 5 secondes sur la touche ∇ c'est la valeur minimum

3.1 En appuyant à nouveau pendant 5 secondes sur la touche ∇ l'afficheur revient en

3.2 Pendant l'affichage de la valeur, en appuyant pendant 5 secondes sur les deux

5. VALEUR MESUREE:

C'est la valeur de mesure de la grandeur choisie qui s'affiche.

Dans la configuration usine la valeur mesurée s'affiche dans la plage de mesure ci-dessous

en fonction de la grandeur à mesurer choisie.

Activité de l'eau

Température

Quantité d'eau

Les plages de mesure ci-dessus peuvent être adaptées à vos besoins avec l'aide du logiciel

de configuration. (voir logiciel de configuration chapitre 5 "MENU FICHIER")

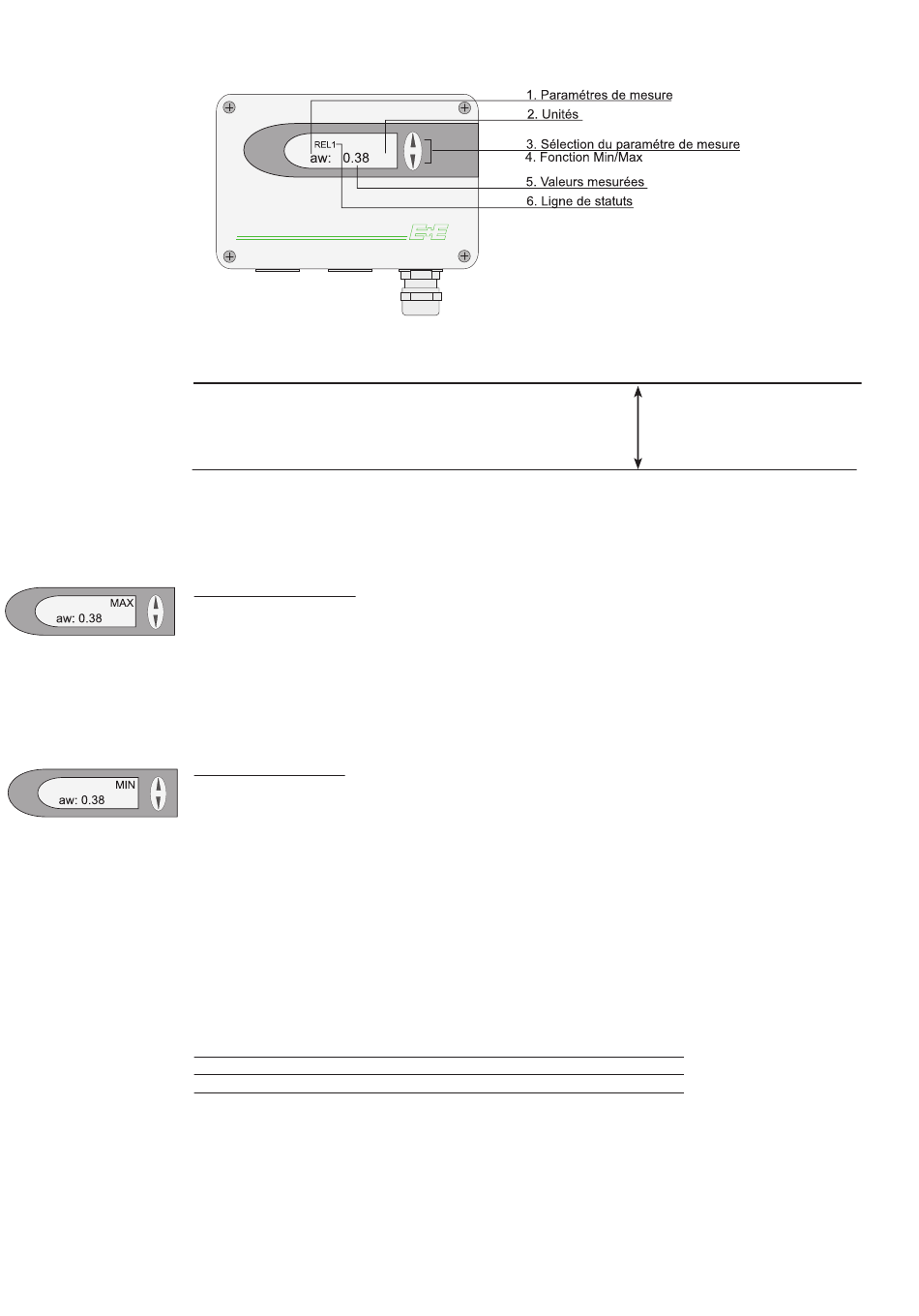

6. AFFICHAGE DE L'ETAT:

- MIN; MAX: voir "Fonction MIN/MAX",

- CALIB LOW; CALIB HIGH: affiche le point bas ou haut de calibration humidité ou température.

- REL1 / REL2: Status Relais

-"ERROR 01....04": voir chapitre 8.3 "Auto-diagnostic et messages d'erreurs"
