36
Bague Ф16.3*22.4
37 Cache Plastique
38 Pédalier (L+R)
39 Vis M5*20
40 Boulon Anti-Desserrage
M8*25
41 Bouton
42 Capteur avec fil
43 Embout arrière
44 Stabilisateur arrière
45
Rondelle plate Ф8
Note
Certains des accessoires ci-dessus sont pré-ajustés à la pièce maîtresse. Ils ne sont pas fournis
séparément.

ASSEMBLAGE

Afin de vous familiariser avec les différentes pièces de l'appareil, nous vous conseillons d'examiner
avec soin la photo d'ensemble et la liste des pièces avant de commencer l'assemblage. Placez toutes
les pièces sur le sol et retirez tous les emballages.

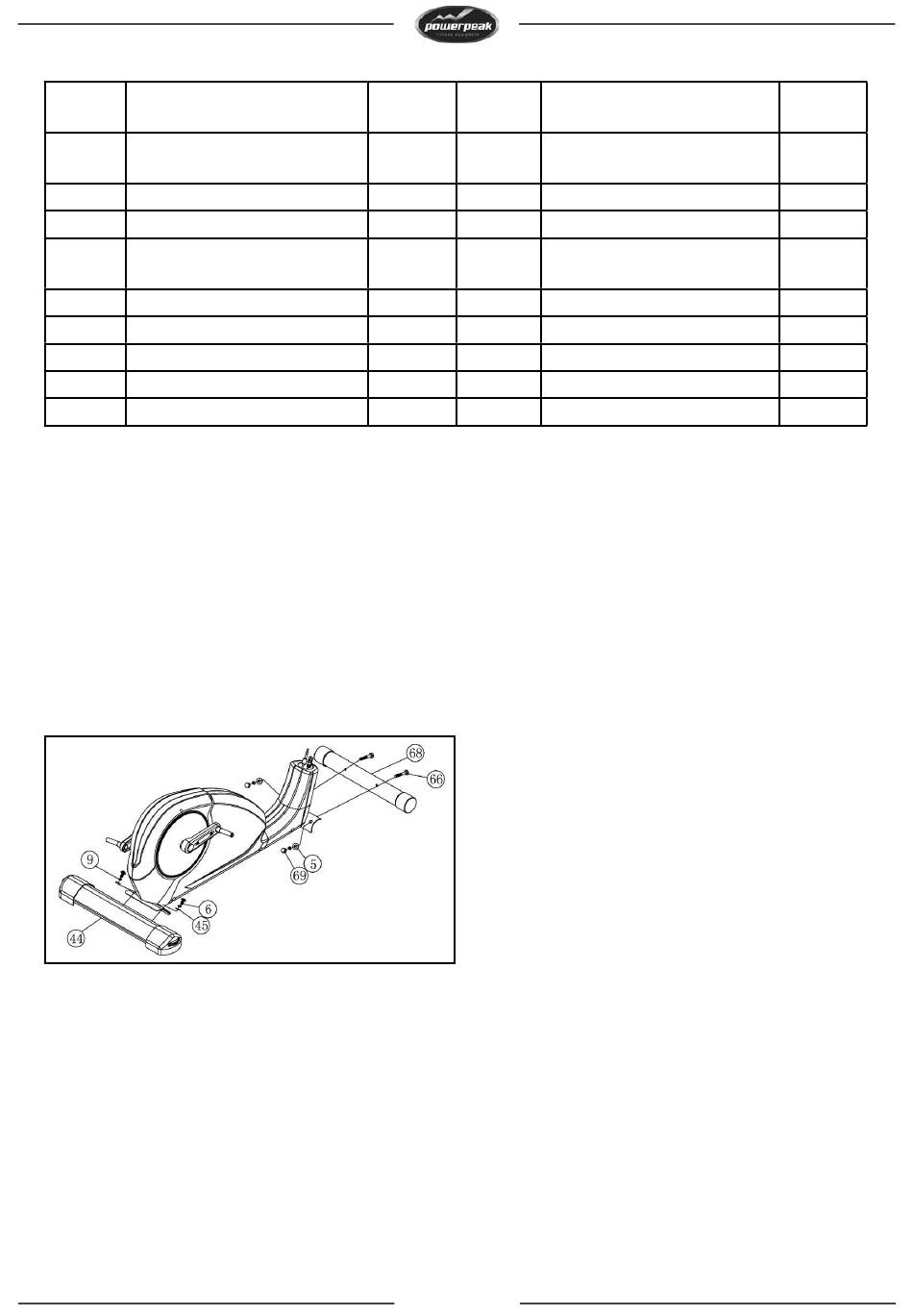

Étape 1 : assemblage des stabilisateurs avant et arrière
Fixez le stabilisateur avant (68) au cadre principal (46) avec deux boulons de carrosserie M8*75 (66),
deux rondelles d'appui courbées φ8 (5), deux rondelles élastiques φ8 (9) et deux écrous borgnes (69).
Ne serrez pas encore les boulons à fond.
Retirez les deux boulons Allen M8*20 (6), les deux rondelles élastiques φ8 (9) et les deux rondelles
plates Ф8 (45) du stabilisateur arrière (44). Fixez ensuite le stabilisateur arrière (44) au cadre principal
(46) à l'aide des deux boulons Allens M8*20 (6), des deux rondelles élastiques φ8 (9) et des deux
rondelles plates Ф8 (45) retirés précédemment. Ne serrez pas encore les boulons à fond.
4 81 Poignée de guidon en
mousse
2 82 Supérieur câble de
l'ordinateur
1 83 Capteur de pouls
4 84 Embout
2 85 Guidon
4 86 Vis
1 87 Clé Allen (à six pans creux)
2 88 Clé Mixte
1 89 Supérieur câble de résistance
2
49
2
1
2
2
1
2
2
1
1
