Installazione del comando a filo
1. Prelevare il dispositivo di controllo con cavo dal supporto
2. Installazione del supporto del dispositivo di controllo
A seconda della posizione sul supporto dei fori delle 2 viti, trapanare 2 fori sulla parete e inserire il dispositivo di arresto in legno in
ciascun foro.
Poi allineare i fori delle 2 viti del supporto del dispositivo di controllo con cavo al dispositivo di arresto in legno e fissare il supporto alla
parete con la vite in legno.
Nota:
Cercare di effettuare l'installazione su una parete con una superficie il più possibile liscia. Non esercitare una forza eccessiva per
serrare le viti, altrimenti si danneggerà il supporto.
3. Istruzioni di cablaggio
Per effettuare il collegamento tra le unità interne e il dispositivo di controllo con filo fare ricorso a cavi schermati. Effettuare il
collegamento alla terra da un lato altrimenti l'unità non funzionerà in modo normale a causa di interferenze.
cavo schermato
messa a terra
Nota:
Effettuare con decisione il collegamento dei terminali e non toccare i cavi schermati.
Non toccare il pannello del PC con le mani.

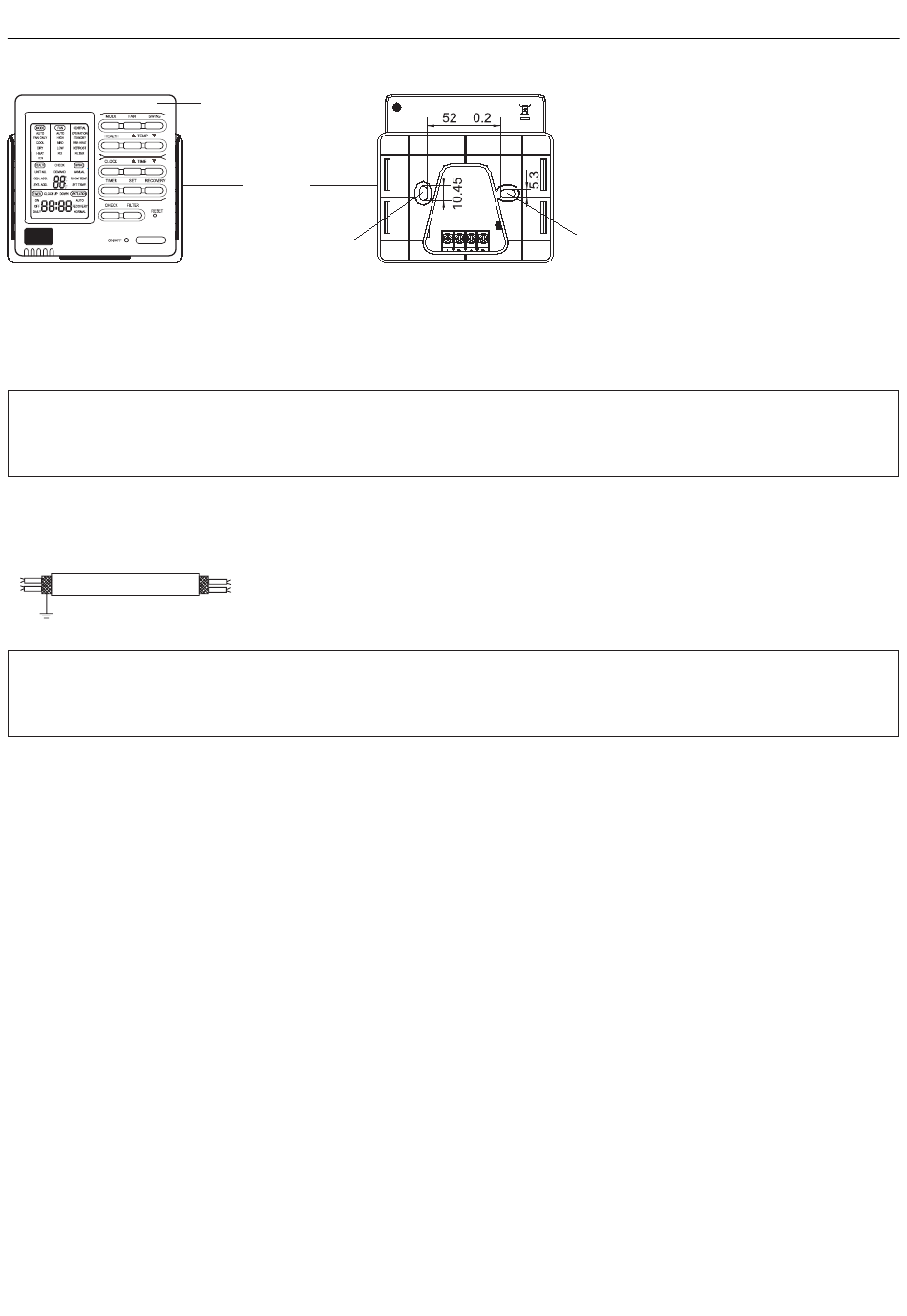

4. Posizionare il dispositivo di controllo con cavo sul supporto, facendo attenzione a non schiacciare i fili elettrici.
Dispositivo di controllo
con cavo
Supporto
Fori per viti
¡
Fori per viti
