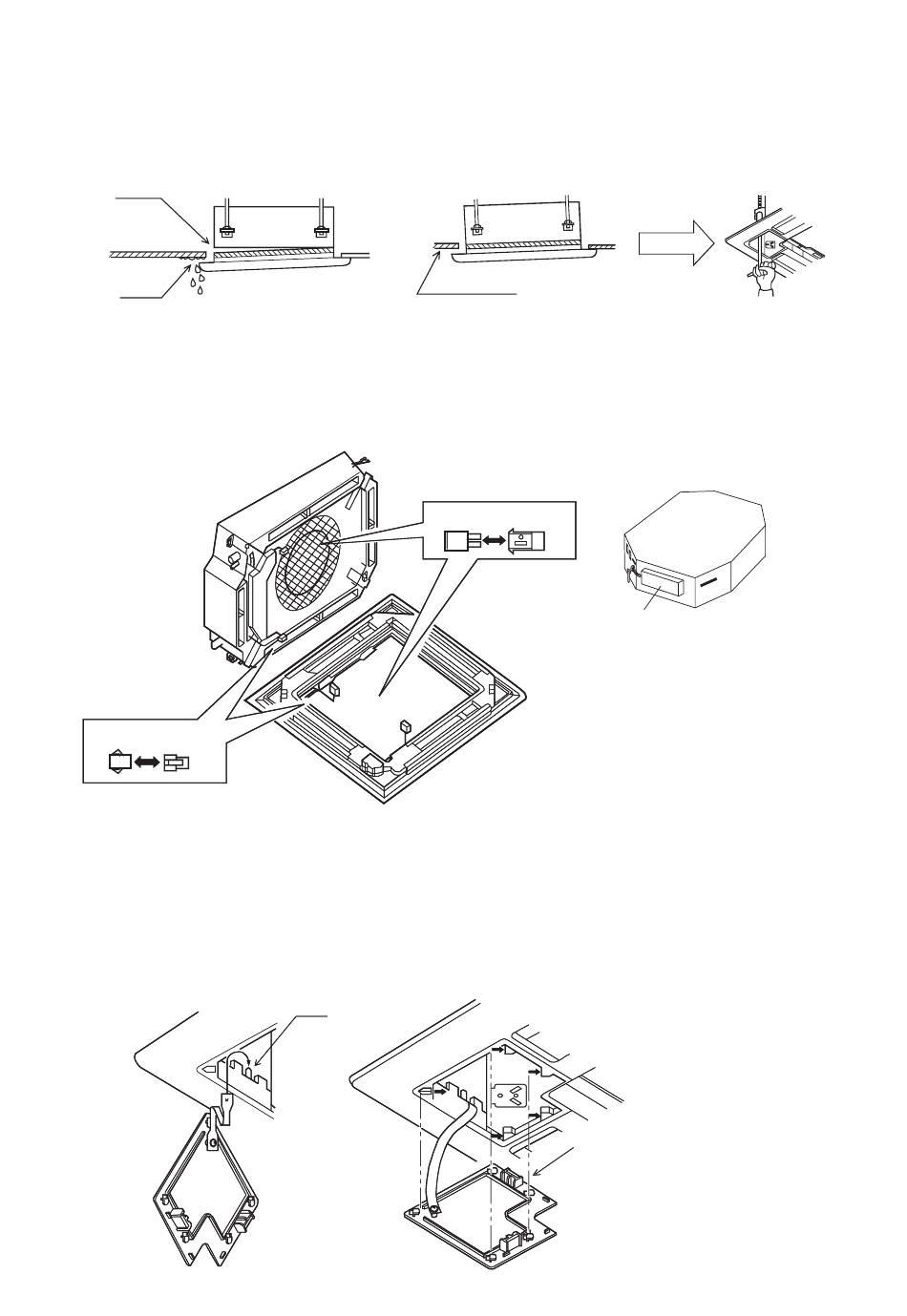

ATTENTION
Les problèmes ci-dessous peuvent se produire si les vis ne sont pas bien serrées.
Si après avoir serré les vis il y a encore de l'espace entre le panneau décoratif et le plafond, régler de nouveau la hauteur de
l'unité intérieure.
Si l'unité intérieure est horizontale et l'évacuation des condensats se fait normalement, il est possible de régler la hauteur de
l'unité intérieure à travers les trous qui se trouvent aux coins du panneau décoratif.
fuite de gaz
fuite de gaz
par le toit
pollution
Branchements électriques du panneau décoratif
• Raccorder les connecteurs des câbles du moteur volet sur le panneau décoratif (voir figure).
• Raccorder le récepteur de la télécommande sur le panneau.
côté de l'unité intérieure
Montage de la grille d'aspiration et de la cornière
Effectuer les opérations dans l'ordre inverse par rapport à "Préparation du panneau décoratif".
Quand on installe la grille, faire attention à ne pas tordre les câbles du moteur d'oscillation.
Pour le modèle AB182-482 installer la cornière sur le coin de l'unité.
• Insérer la cornière sur le crochet du panneau décoratif (voir figure).
• Fixer la cornière sur le panneau.
formation de vapeur qui goutte
Accrocher ici
ne pas laisser d'espace
côté du panneau décoratif
insérer les cinq anneaux de
fixation dans les trous
correspondants sur le
panneau décoratif.
28
coffret électrique
(AB302~482MEERA)
